6.4.3. На контакте 2 вырабатывается сигнал перепада от высокого к
низкому уровню, когда напряжение в линии питания пропадает.
6.4.4. ИБП отключается, когда на контакте 6 удерживается высокий
уровень RS-232 в течение 0,36 секунды.
6.4.5. Контакт 9 является выходом данных RS-232.
6.4.6. Контакт 6 является входом данных RS-232 (RxD).
Примечание:
1. Параметры переключения +40В, 0.25А, неиндуктивный
2. Контакт 7 должен подключаться только с землей
Интерфейсный порт

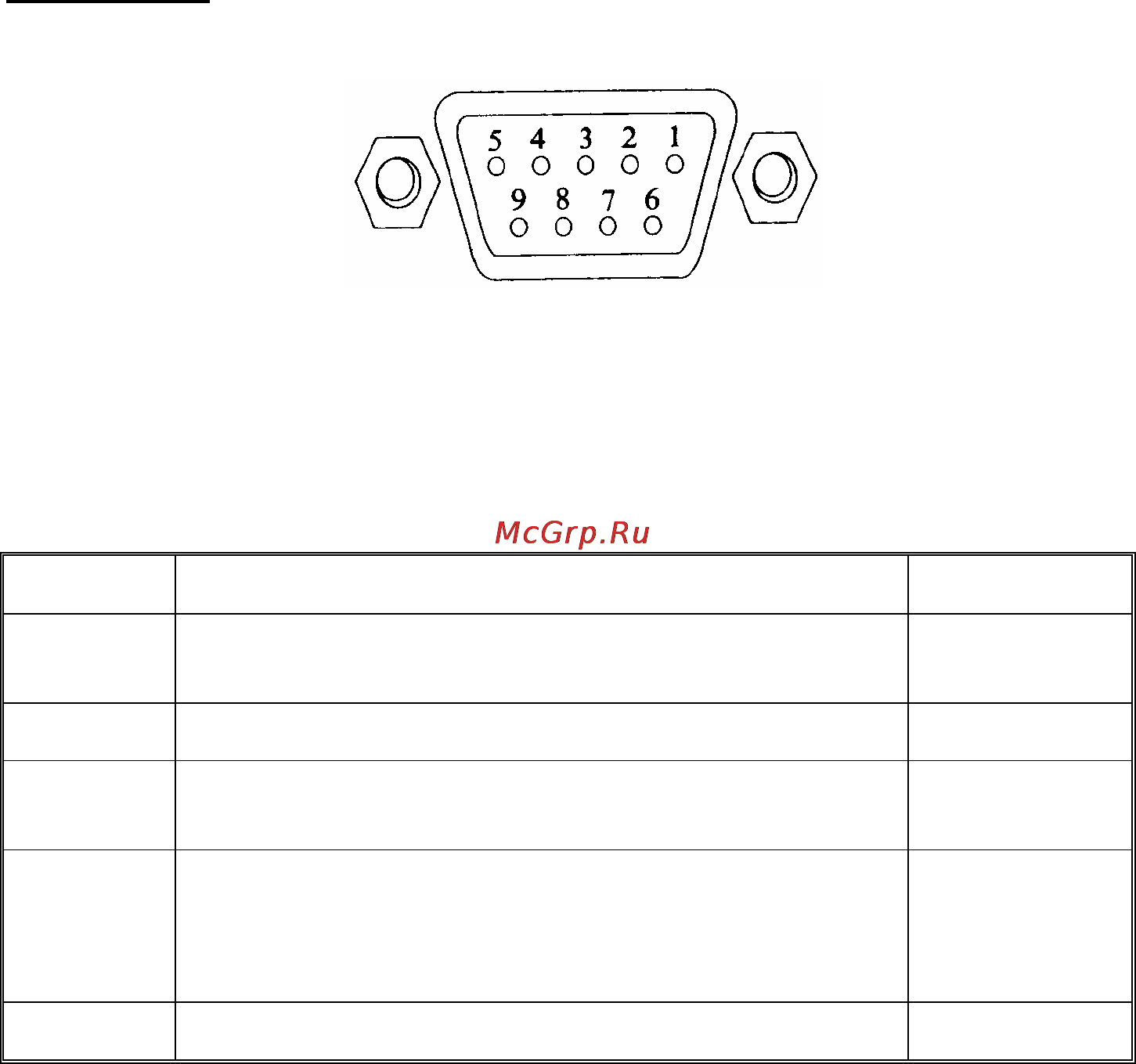

ИБП имеет стандартный разъем RS-232 (совместимый с линией DB9) на
задней панели. Этот порт имеет ряд сигналов как описано ниже.
Контакт# Функция Вход/Выход
2 Пропадание питания – нормально разомкнутое
состояние, становиться замкнутым во время действия
ВЫХОД
4 Соответствующая «земля» для контактов 2, 5 ВЫХОД
5 Батарея разряжена - нормально разомкнутое
состояние, становиться замкнутым во время действия
ВЫХОД
6 Удаленное выключение ИБП – удерживайте этот
контакт под напряжением (+5В~+12В) 500мс для
отключения ИБП. Активируется в режиме питания от
аккумулятора.
ВХОД
7 Соответствующая «земля» для контакта 6 ВХОД
