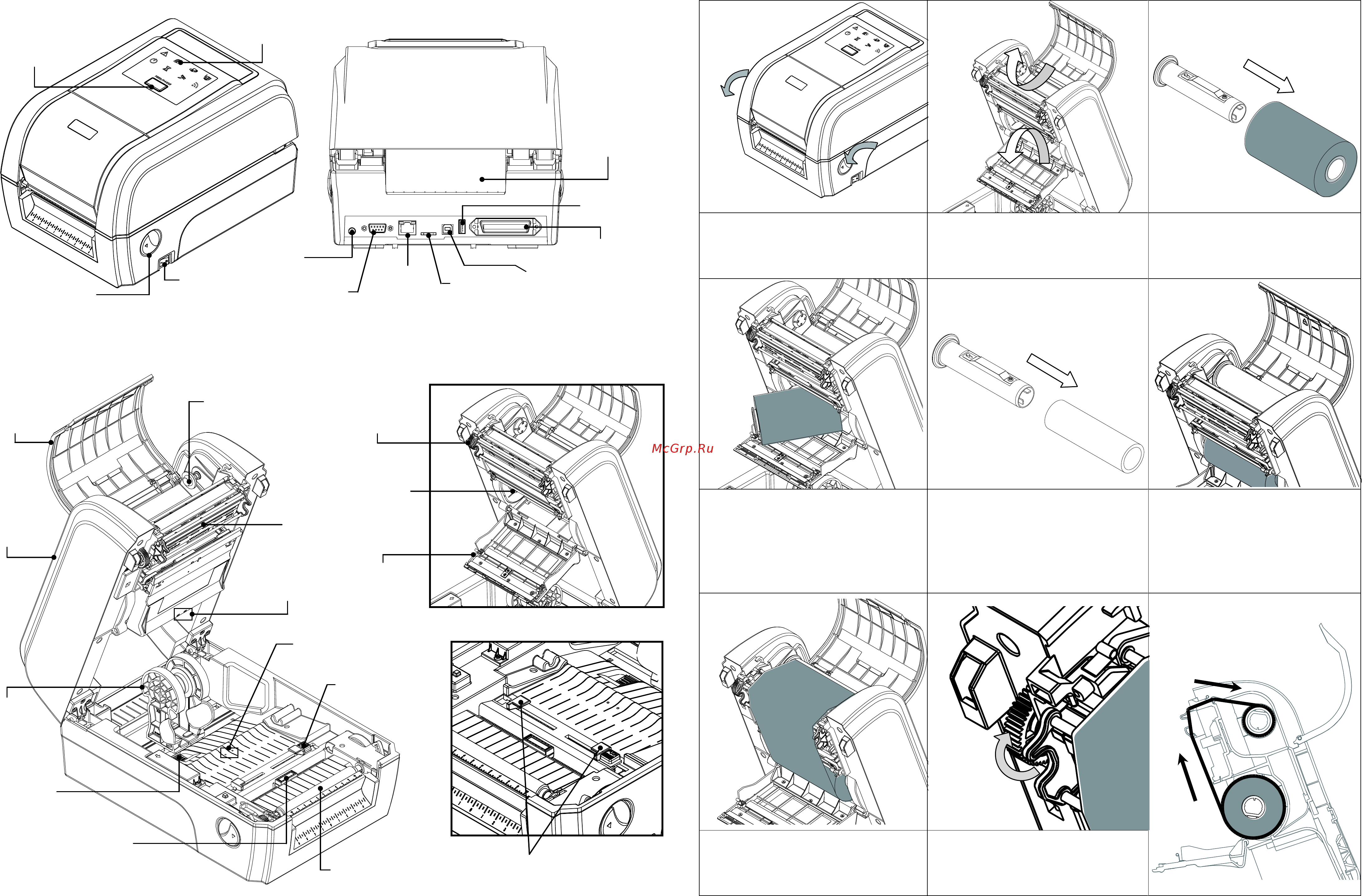

Краткое руководство по установке
Внешний вид принтера
Примечание. Порты показаны только для иллюстрации. Установленные на устройстве разъемы
интерфейса см. в описании технических характеристик данного устройства.
Загрузка ленты
(1) Откройте верхнюю крышку принтера,
потянув рычаги для открытия верхней
крышки, расположенные по бокам
принтера, и откиньте крышку вверх до
упора.
(2) Откройте крышку ленты и крышку
носителя.
(3) Вставьте вал ленты в сердечник
рулона ленты.
(4) Сначала поместите правый торец
рулона ленты на подающую втулку,
затем совместите выемки на левой
втулке с выступами на валу и
установите рулон.
Примечание. Вставьте желтую деталь
вала слева.
(5) Вставьте вал перемотки в картонный
сердечник.
(6) Сначала поместите правый торец
картонного сердечника на втулку
перемотки, затем совместите
выемки на левой втулке с
выступами на валу и установите
сердечник.
Примечание. Вставьте желтую
деталь вала слева.
* Тракт прохождения ленты
(7) Наклейте ленту на картонный
сердечник перемотки ленты.
(8) Вращайте шестеренку перемотки
ленты до тех по, пока не будет
полностью смотан пластиковый
раккорд ленты. Закройте крышку
ленты и крышку носителя.
Стр. 1 из 2
Печатающ
ая головка
Бумагоопорный
валик
Датчик
высечки
(приемник)
Входной лоток
для
фальцованной
бумаги
Порт
RS-232C
Порт
Centronics
Порт
USB
Крышка
ленты
Светодиодные
индикаторы
Порт
Ethernet
Выключатель
питания
Кнопка «Подача /
Пауза»
Рычаг для
открытия
верхней крышки
Слот для
карты памяти
microSD
Втулка
перемотки
ленты
Направляющие для носителя
Датчик черной
метки
Держатель
носителя
Ступица
подачи
резины
Кнопка
регулировки
направляющих
для носителя
Шестеркнка
перемотки
ленты
Рычаг
фиксатора
держателя
носителя
Верхняя
крышка
Датчик высечки
(передатчик)
USB-хост
Крышка
носителя
