Краткое руководство по установке

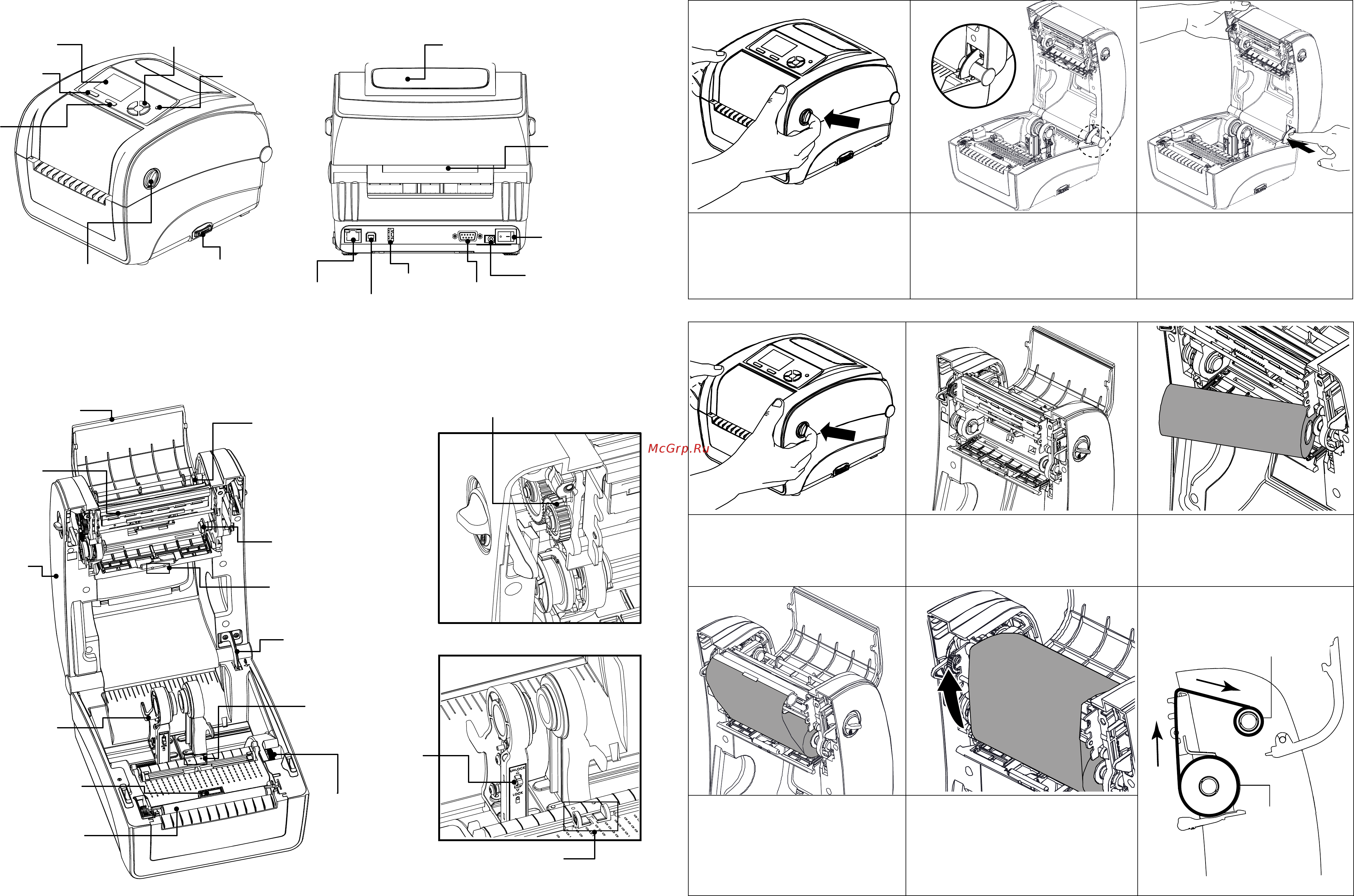

Внешний вид принтера
Примечание
Порты показаны только для иллюстрации. Установленные на устройстве разъемы интерфейса см. в
описании технических характеристик данного устройства.
Открытие / закрытие верхней крышки.
(1) Откройте верхнюю крышку
принтера, нажав на лапки по
обеим сторонам в направлении
передней панели принтера, затем
поднимите верхнюю крышку на
максимальный угол.
(2) Опора верхней крышки на задней
панели принтера войдет в
зацепление с нижней внутренней
крышкой и будет поддерживать
верхнюю крышку принтера
открытой.
(3) Удерживая верхнюю крышку,
нажмите на ее опору, чтобы
вывести из зацепления с нижней
внутренней крышкой. Аккуратно
закройте верхнюю крышку.
Загрузка ленты
(1) Откройте верхнюю крышку
принтера, нажав на лапки по
обеим сторонам принтера, затем
поднимите верхнюю крышку на
максимальный угол.
(2) Откройте крышку отсека ленты.
(3) Вставьте ленту правой стороной
во втулку подачи. Выровняйте
выемки на левой стороне и
установите на спицы.
* Тракт прохождения ленты
(4) Закрепите ленту на бумажном
сердечнике для перемотки и
вставьте его во втулку
перемотки.
(5) Поворачивайте вал перемотки
ленты, пока пластиковый конец
ленты не будет плотно намотан и
черная часть ленты не закроет
печатающую головку. Закройте
крышку отсека ленты и верхнюю
крышку.
Печатающая
головка
Бумагоопорный
валик
Датчик высечки
(приемник)
фальцованной
Гнездо
питания
Порт
RS-232C
USB-хост
Порт
USB
Крышка отсека
ленты
ЖК-дисплей
Порт
Ethernet
Выключатель
питания
Кнопка
подачи
Рычаг открытия
верхней крышки
Слот для
карты SD
Окно для наблюдения
за носителем
Втулка перемотки
ленты
Датчик черной
метки
Держатель
носителя
Ступица подачи
резины
Опора верхней
крышки
Вал перемотки ленты
Рычаг
фиксатора
держателя
носителя
Верхняя
крышка
Датчик зазора
(передатчик)
Светодиодный
индикатор
Кнопка меню
Кнопка навигации
Ручка
регулировки
направляющ
ей носителя
Направляющие
носителя
Стр. 1 из 2
Рулон перемотки ленты
Рулон
подачи
ленты
