7
затем аккуратно и медленно нажимайте на нее обеими руками для закрытия.
Убедитесь, что она надежно зафиксирована.
Примечание.
1. Убедитесь, что при закрытии крышки вы не положили руки между
верхней и нижней крышками принтера.
2. Не позволяйте верхней крышке упасть.
3. Если крышка закрыта и зафиксирована ненадежно, это приведет к
низкому качеству печати.

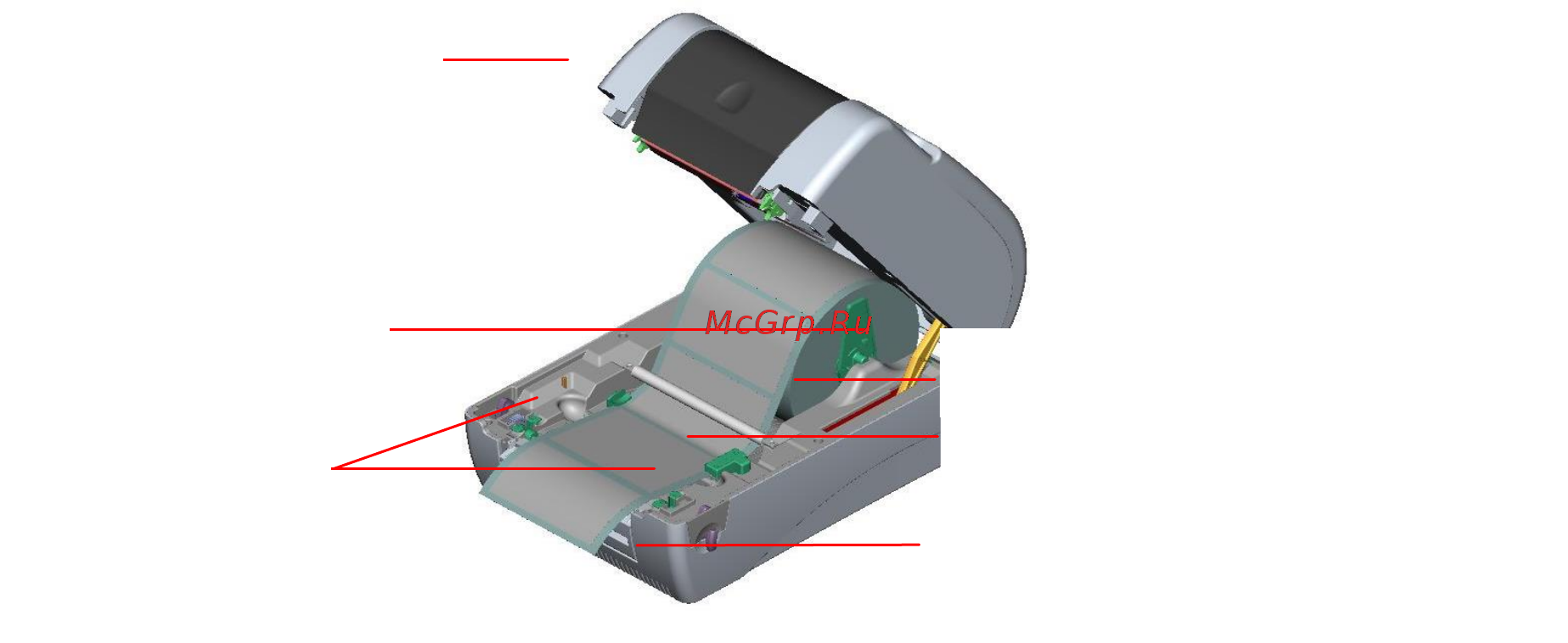

Рис. 8. Установка рулона этикеток (II)
Верхняя крышка
принтера
Опора верхней
крышки
Направляющая
бумаги
Тефлоновый стержень
Рычаг открытия верхней
крышки
Держатель рулона бумаги
