Краткое руководство по установке

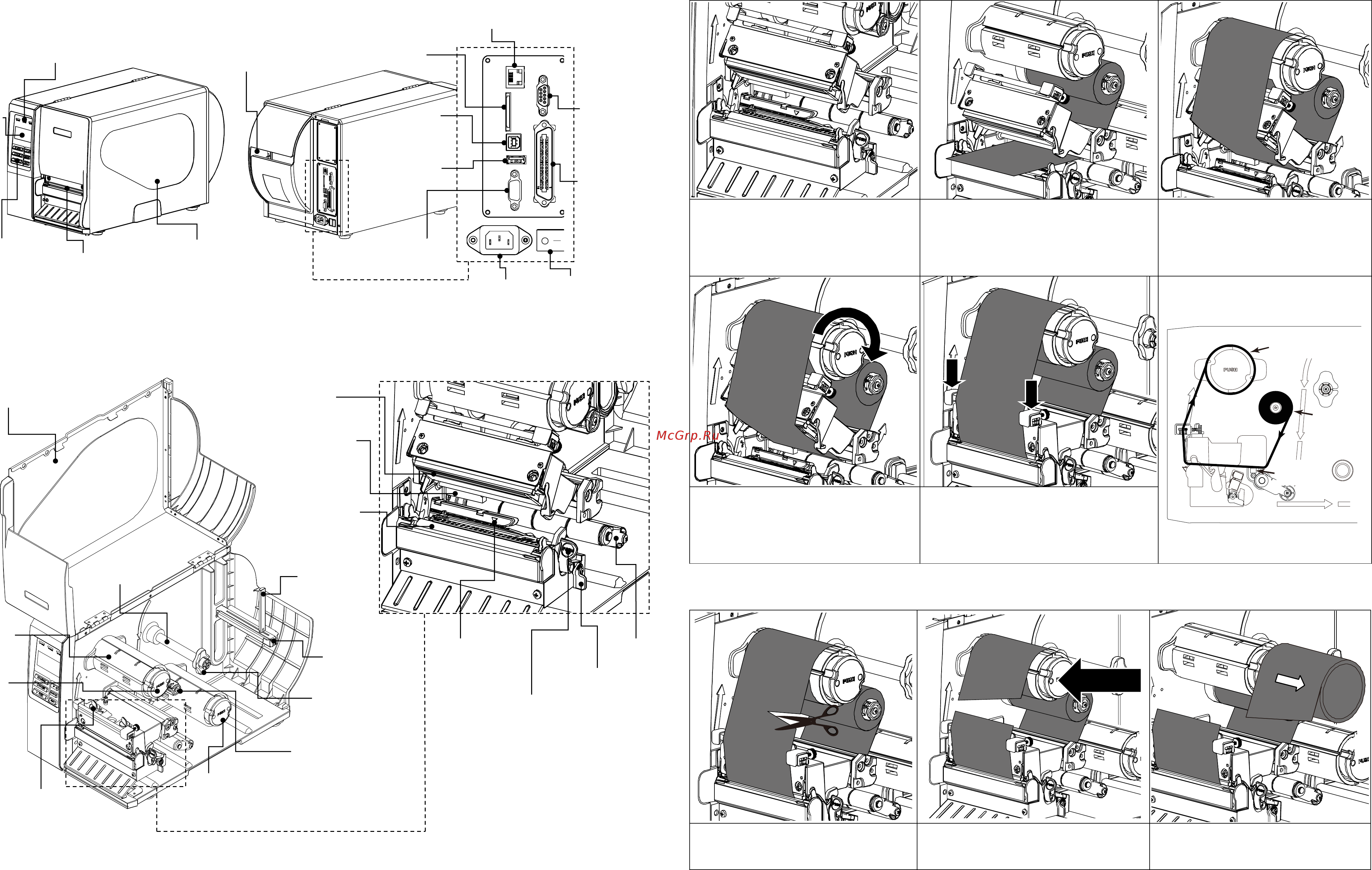

Внешний вид принтера
Примечание Порты показаны только для иллюстрации. Установленные на устройстве разъемы
интерфейса см. в описании технических характеристик данного устройства.
Загрузка ленты
(1) Откройте правую крышку
принтера. Нажмите рычаг
освобождения печатающей
головки, чтобы открыть механизм
печатающей головки.
(2) Установите ленту на вал подачи
ленты. Вставьте ленту в щель
датчика ленты и проведите ее в
зазор между печатающей головкой
и бумагоопорным валиком.
(3) Закрепите ленту на валу
обратной перемотки ленты.
Выровняйте ленту так, чтобы на
ней не было складок.
* Тракт прохождения ленты
(4) Намотайте ленту на вал обратной
перемотки, прокрутив его на 3-5
оборотов по часовой стрелке, до
выравнивания ленты с
надлежащим натяжением.
(5) Закройте механизм печатающей
головки, нажав на него с обеих
сторон. Убедитесь в надежности
фиксации защелок.
Удаление использованной ленты
(1) Перережьте ленту между
направляющей ленты и валом
обратной перемотки ленты.
(2) Нажмите кнопку освобождения
ленты, чтобы освободить ленту на
валу перемотки ленты.
(3) Затем снимите ленту с вала
обратной перемотки ленты.
Стр. 1 из 2
Правая крышка
принтера
Направляющая
носителя
Вал подачи
этикеток 3"
Вал подачи
ленты
Вал перемотки
ленты
Ограничи
тель хода
рулона
носителя
Рукоятки регулировки
давления печатающей
головки
Печатающая
головка
Направляющая
этикеток
Бумагоопорный
валик
Датчик
носителя
Датчик
ленты
Рычаг
фиксатора
печатающей
головки
Внутренний вал
перемотки
(дополнительно)
Рычаг
фиксации
датчика
носителя
Демпфер
Входной лоток для
фальцованной
бумаги
Гнездо
питания
Порт GPIO
(дополните
льно)
Порт
Centronics
Порт
USB
Выключатель
питания
Порт
RS-232C
Слот для
карты SD
Порт Ethernet
Гнездо
USB-хоста
ЖК-дисплей
Окно для
наблюдения за
носителем
Выходной
лоток для
бумаги
Светодиодные
индикаторы
Кнопки
управления
Вал перемотки
ленты
Вал
подачи
ленты
Датчик
ленты
ПРИЖМИТЕ
