TSC TTP-644M Pro Краткое руководство по установке онлайн
Краткое руководство по установке

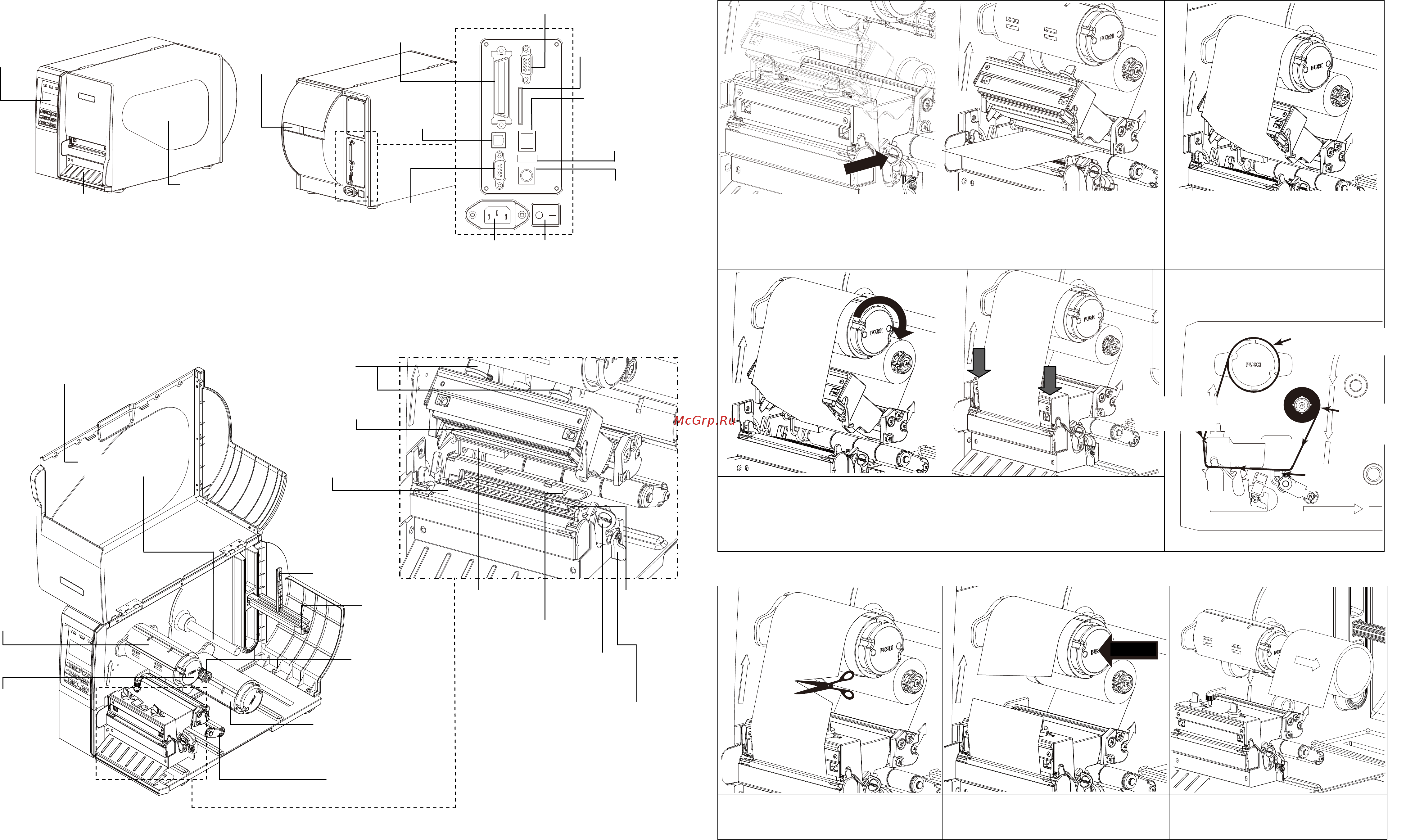

Общее описание принтера
Примечание. Гнезда подключений показаны только для иллюстрации. Установленные на устройстве
разъемы интерфейса см. в описании технических характеристик данного устройства.
Установка ленты
PUSH
(1) Откройте правую крышку
принтера. Нажмите рычаг
освобождения печатающей
головки, чтобы открыть механизм
печатающей головки.
(2) Установите ленту на вал подачи
ленты. Вставьте ленту в щель
датчика ленты и проведите ее в
зазор между печатающей головкой
и бумагоопорным валиком.
(3) Закрепите ленту на валу
обратной перемотки ленты,
выравнивая ее и не допуская
образования складок.
(4) Намотайте ленту на вал
обратной перемотки, прокрутив
его на 3-5 оборотов по часовой
стрелке, до выравнивания ленты
с надлежащим натяжением.
(5) Закройте механизм печатающей
головки, нажав на него с обеих
сторон. Убедитесь в надежности
фиксации защелок.
* Тракт прохождения
ленты
Ribbon
sensor
Ribbon
guide
plate
Ribbon
rewind spindle
Ribbon
supply
spindle
Удаление использованной ленты
PUSH
(1) Перережьте ленту между
направляющей ленты и валом
обратной перемотки ленты.
(2) Нажмите кнопку освобождения
ленты, чтобы освободить ленту на
валу перемотки ленты.
(3) Затем снимите ленту с вала
обратной перемотки ленты.
Графический
ЖК-дисплей с
по
д
светкой
Входной лоток для
фальцованной
бумаги
Гнездо подключения
кабеля питания
Гнездо
RS-232C
Разъем
Centronics
Гнездо USB
Выключатель питания
Окно для
наблюдения за
носителем
Нижняя передняя
крышка
Стр. 1 из 2
Порт GPIO
(дополнительно)
Гнездо для SD-карты
(дополнительно для
удешевленной модели)
Гнездо Ethernet
(дополнительно для
удешевленной модели)
Гнездо PS/2
(Дополнительно для
удешевленной модели)
Правая крышка принтера
Кнопка
освобождения
ленты
Направляющая
носителя
Вал подачи
этикеток 3"
Вал подачи
ленты
Вал обратной
перемотки
ленты
Ограничитель
хода рулона
этикеток
Ручки для
регулировки давления
печатающей головки
Печатающая головка
Направляющая
этикеток
Бумагоопорный
валик
Датчик носителя
Датчик ленты
Рычаг освобождения
печатающей головки
Гнездо USB-хоста
(дополнительно для
удешевленной модели)
Внутренний вал
обратной перемотки
(дополнительно)
Рычаг фиксации
датчика носителя
Демпфер
Направляющая
ленты
Вал обратной
перемотки ленты
Вал подачи
ленты
Датчик
ленты
нажмите
