Краткое руководство по установке

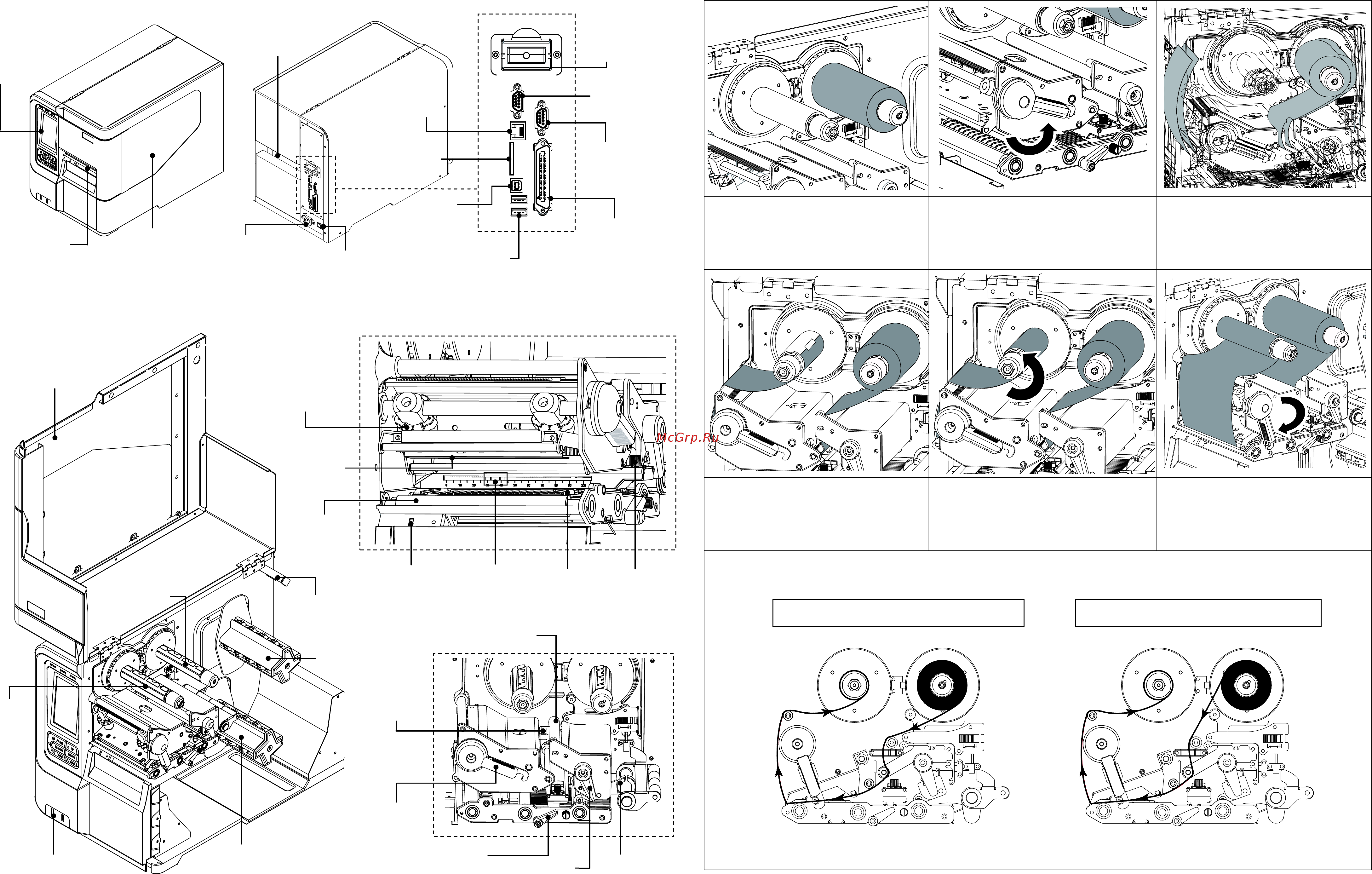

Внешний вид принтера
Примечание
Порты показаны только для иллюстрации. Перечень имеющихся на принтере портов см. в технических
характеристиках.
Загрузка ленты
(1) Откройте правую крышку
принтера. Установите ленту на
вал подачи ленты, а бумажный
сердечник на вал перемотки
ленты.
(2) Нажмите рычаг освобождения
печатающей головки, чтобы
открыть механизм печатающей
головки.
(3) Пропустите ленту над
направляющей ленты и через
паз датчика ленты. (См. «Тракт
прохождения ленты» на рисунке
ниже.)
(4) Закрепите ленту на бумажном
сердечнике для перемотки ленты,
выровняв ленту и не допуская
образования складок.
(5) Проверните вал перемотки ленты
на 3–5 оборотов против часовой
стрелки до выравнивания ленты с
надлежащим натяжением и
отсутствием складок.
(6) Закройте механизм печатающей
головки, нажав на рычаг
фиксатора печатающей головки.
* Тракт прохождения ленты
Стр. 1 из 2
Крышка
принтера
Внутренний вал
перемотки
(дополнительно)
Вал подачи
носителя
Вал подачи
ленты
Вал
перемотки
ленты
Печатающая
головка
Бумагоопорн
ый валик
Датчик
носителя
Рычаг фиксатора
печатающей головки
Датчик
ленты
Рукоятка
регулировки
давления
печатающей головки
Передняя
направляющая
носителя
Графический
ЖК-дисплей с
подсветкой
Выходной
лоток для
бумаги
Окно для
наблюдения за
носителем
Входной лоток для
фальцованной
бумаги
Гнездо
питания
Порт
RS-232C
Порт
Centronics
2 хост-порта USB
(на задней панели,
дополнительно)
Выключатель
питания
Порт Ethernet
Порт
USB
2 хост-порта USB
(на передний панели)
Порт GPIO
(дополнительно)
Слот для
карты SD
Рычаг фиксатора
валика снятия
подложки
(дополнительно)
Рычаг
фиксатора
направляющ
ей носителя
Рукоятка
регулировки
положения
датчика
носителя
Задняя
направляющая
носителя
Направляющая ленты
Внешний модуль
Bluetooth или
WiFi
(дополнительно)
Намотка красящей стороной наружу
Намотка красящей стороной внутрь
Датчик
снятия подложки
(дополнительно)
Датчик
количества носителя
(дополнительно)
