Краткое руководство по установке

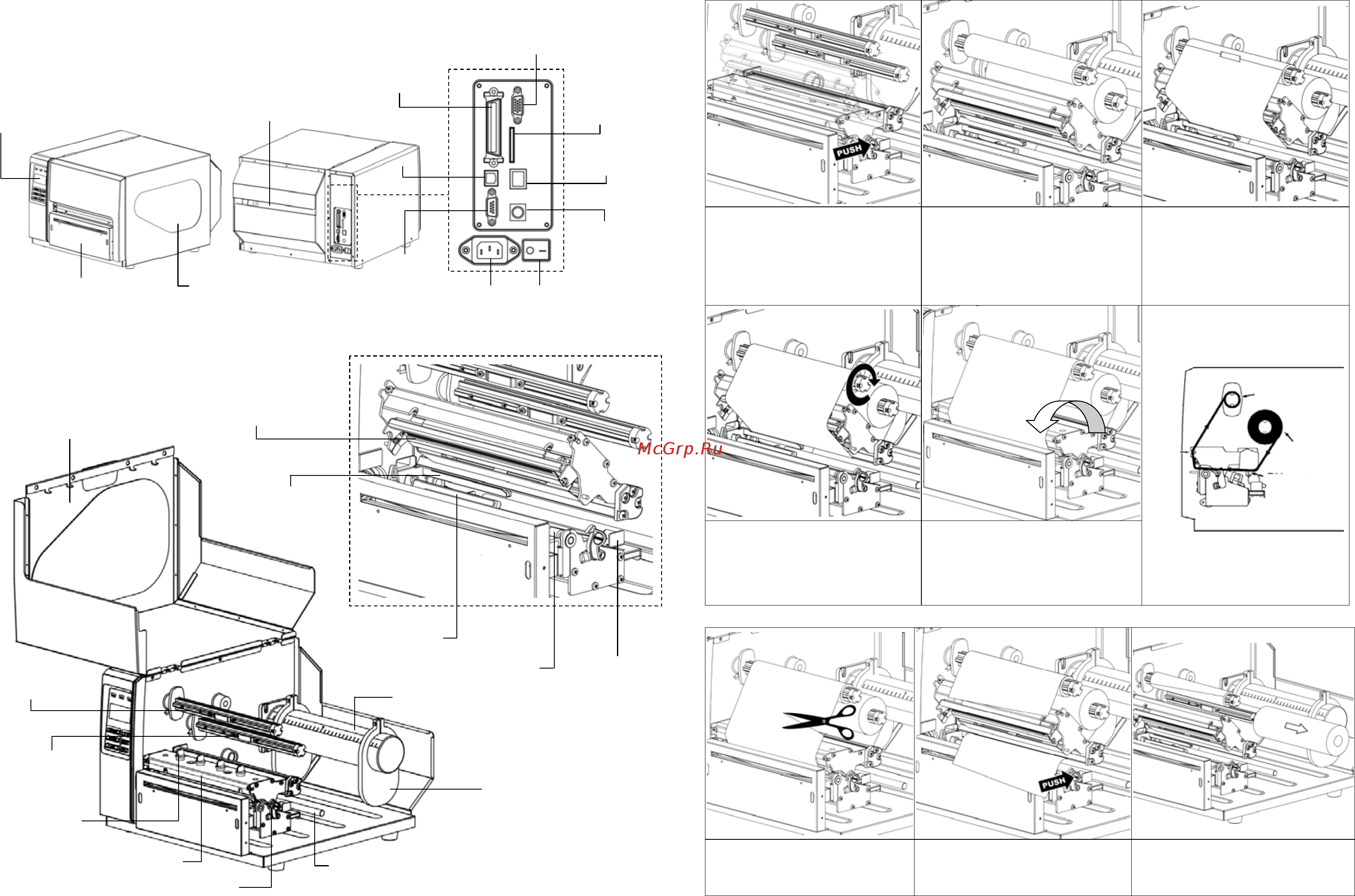

Общее описание принтера
Установка ленты
(1) Поднимите крышку принтера.
Нажмите рычаг освобождения
печатающей головки, чтобы
открыть механизм печатающей
головки.
(2) Установите ленту на вал подачи
ленты, и бумажный сердечник на
вал перемотки ленты.
Примечание: Лента и бумажный
сердечник должны
устанавливаться по
центру вала.
(3) Пропустите ленту через датчик
ленты и печатающую головку.
Закрепите ленту на бумажном
сердечнике
для перемотки
ленты, выравнивая ленту и не
допуская образования складок.
(4) Прокрутите вал обратной
перемотки ленты на 3-5 оборотов
по часовой стрелке до
выравнивания ленты с
надлежащим натяжением и
отсутствием складок.
(5) Закройте механизм печатающей
головки и убедитесь, что защелки
установились надлежащим
образом.
* Тракт прохождения ленты
Замена ленты
(1) Перережьте ленту между
направляющей ленты и валом
перемотки ленты.
(2) Нажмите рычаг освобождения
печатающей головки, чтобы
открыть механизм печатающей
головки.
(3) Снимите ленту с вала перемотки
ленты.
Графический
ЖК-дисплей с
по
д
светкой
Входной лоток для
фальцованной
б
у
маги
Гнездо
подключен
ия кабеля
питания
Гнездо
RS-232C
Разъем
Centronics
Гнездо
USB
Выключатель питания
Окно для
наблюдения за
носителем
Стр. 1 из 2
Порт GPIO
(д
ополнительно
)
Гнездо для
SD-ка
р
ты
Гнездо Ethernet
Гнездо PS/2
Крышка
п
р
инте
р
а
Направляющая носителя
Вал подачи этикеток
Вал подачи
ленты
Вал обратной
перемотки
ленты
Ограничитель
хода рулона
этикеток
Печатающая
головка
Направляющ
ая этикеток
Бумагоопорный валик
Датчик носителя
Датчик
ленты
Рычаг освобождения
печатаю
щ
ей головки
Модуль резака
(дополнительно)
Направляющая ленты
Ручки для
регулировки прижима
печатающей головки
Вал обратной
перемотки ленты
Направ-
ляющая
ленты
Датчик ленты
Вал подачи
ленты
