- ii -

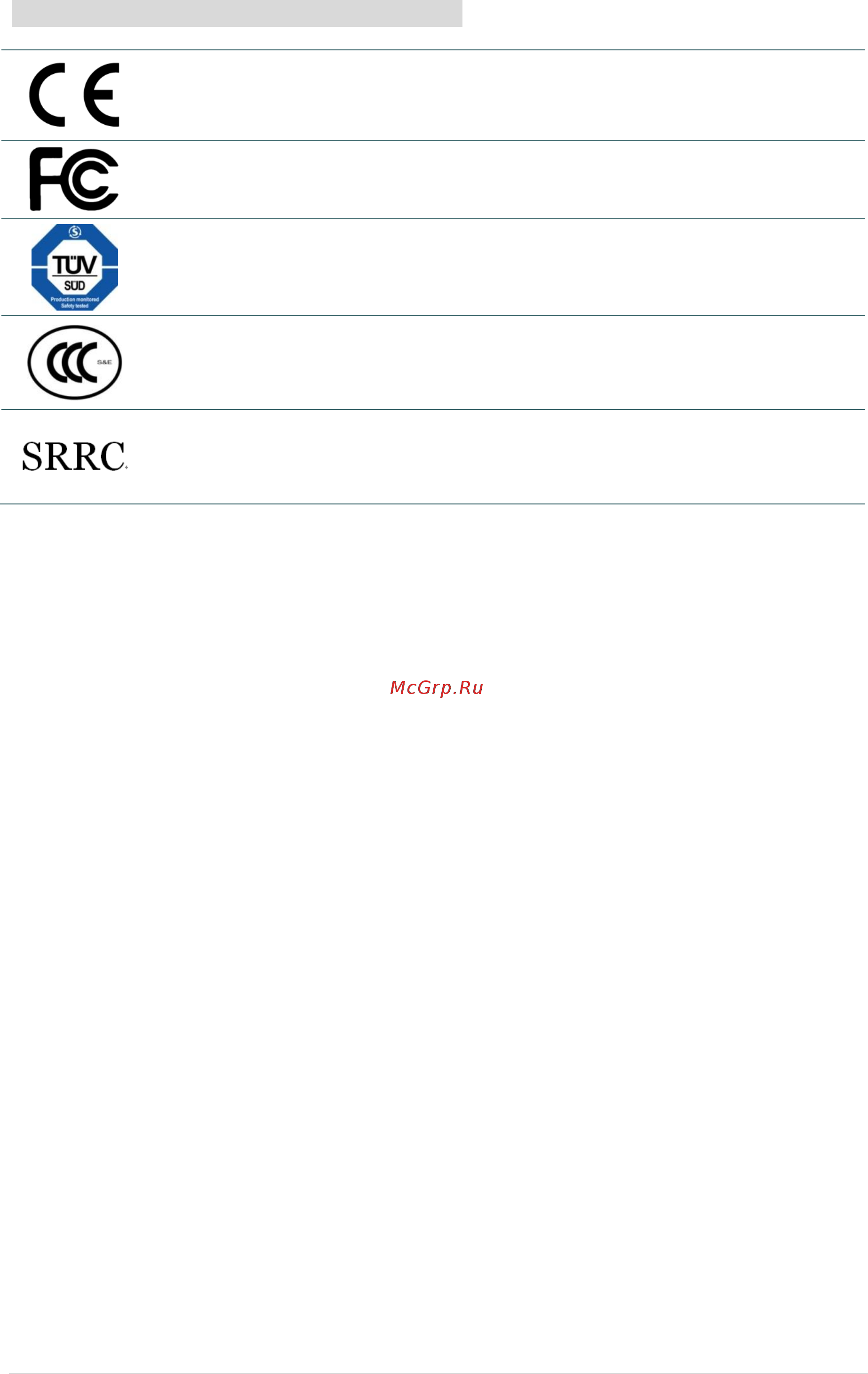

Сертификаты и одобрения агентствами
EN 55022/24, IEC 61000-3-3, IEC 61000-3-2
EN 300328, EN 301489
Раздел 15B/C
EN 60950-1
GB 9254
GB 4943.1
GB 17625.1
Wichtige Sicherheits-Hinweise
1. Bitte lesen Sie diese Hinweis sorgfältig durch.
2. Heben Sie diese Anleitung fűr den späteren Gebrauch auf.
3. Vor jedem Reinigen ist das Gerät vom Stromentz zu trennen. Verwenden Sie keine Flüssig-oder
Aerosolreiniger. Am besten eignet sich ein angefeuchtetes Tuch zur Reinigung.
4. Die Netzanschluß-Steckdose soll nahe dem Gerät angebracht und leicht zugänglich sein.
5. Das Gerät ist vor Feuchtigkeit zu schűtzen.
6. Bei der Aufstellung des Gerätes ist auf sicheren Stand zu achten. Ein Kippen oder Fallen könnte
Beschädigungen hervorrufen.
7. Beachten Sie beim Anschluß ans Stromnetz die Anschlußwerte.
8. Dieses Gerät kann bis zu einer Außentemperatur von maximal 40°C betrieben werden.
Предупреждение о безопасности батареи
ЗАПРЕЩАЕТСЯ сжигать батарею.
ЗАПРЕЩАЕТСЯ замыкать контакты батареи.
ЗАПРЕЩАЕТСЯ разбирать батарею.
ЗАПРЕЩАЕТСЯ утилизировать батарею с бытовыми отходами.
Изображение перечеркнутого мусорного бака означает, что батарея не подлежит утилизации
вместе с бытовыми отходами.
