4. УСТАНОВКА
Проверьте комплектность ИБП сразу после получения. Упаковка может быть использована
повторно; сохраните ее для повторного использования либо утилизируйте надлежащим
образом
4.1. Размещение
Устанавливайте ИБП в защищенном месте с достаточной вентиляцией и не слишком
запыленном. Не включайте ИБП, если температура и влажность находятся вне
установленных пределов.
4.2. Подключение интерфейса компьютера (поставляется дополнительно)
С данным ИБП могут быть использованы программы UPSMON (либо другое программное
обеспечение для управления питанием) и интерфейсные комплекты принадлежностей.
Используйте только те комплекты, которые поставляются изготовителем либо утверждены
им. В случае их использования подключите кабель интерфейса к порту интерфейса
компьютера на задней панели ИБП.
Примечание: Подключение к интерфейсу компьютера необязательно. ИБП
нормально работает и без подключения к интерфейсу компьютера.
Предупреждение: Используйте только поставляемые изготовителем или
утвержденные им кабели управления ИБП!
4.3. Подключение внешнего аккумуляторного блока (дополнительное
оборудование)
Перед подключением удостоверьтесь, что внешний аккумуляторный блок и
соединительный кабель совместимы с данным ИБП.
Примечание: Подключение внешнего аккумуляторного блока необязательно. ИБП
нормально работает и без подключения внешней аккумуляторного блока.
Предупреждение: Используйте только поставляемые изготовителем или
утвержденные им соединительные кабели!
4.4. Подключение модемных/телефонных линий
Подключите одиночную телефонную линию или модем к разъемам защиты линий
телефона/модема от скачков напряжения на задней панели ИБП. Модульные разъемы
RJ45/RJ11 рассчитаны на стандартные соединители телефонной линии. Данное
подключение потребует еще одного телефонного кабеля (включен в поставку).
Примечание: Данное подключение является необязательным. Для ИБП его
использование не требуется.
Предупреждение: В случае неправильного подключения функция ограничения тока
в телефонной линии может не работать. Удостоверьтесь, что входная
телефонная линия подключена к разъему с обозначением IN «Вход», а защищаемое
устройство (телефон, модем и т.п.) - к разъему с обозначением OUT «Выход».
Предупреждение: Данное устройство для защиты от скачков напряжения
предназначено только для использования внутри помещений. Никогда не
устанавливайте телефонную проводку во время грозы.

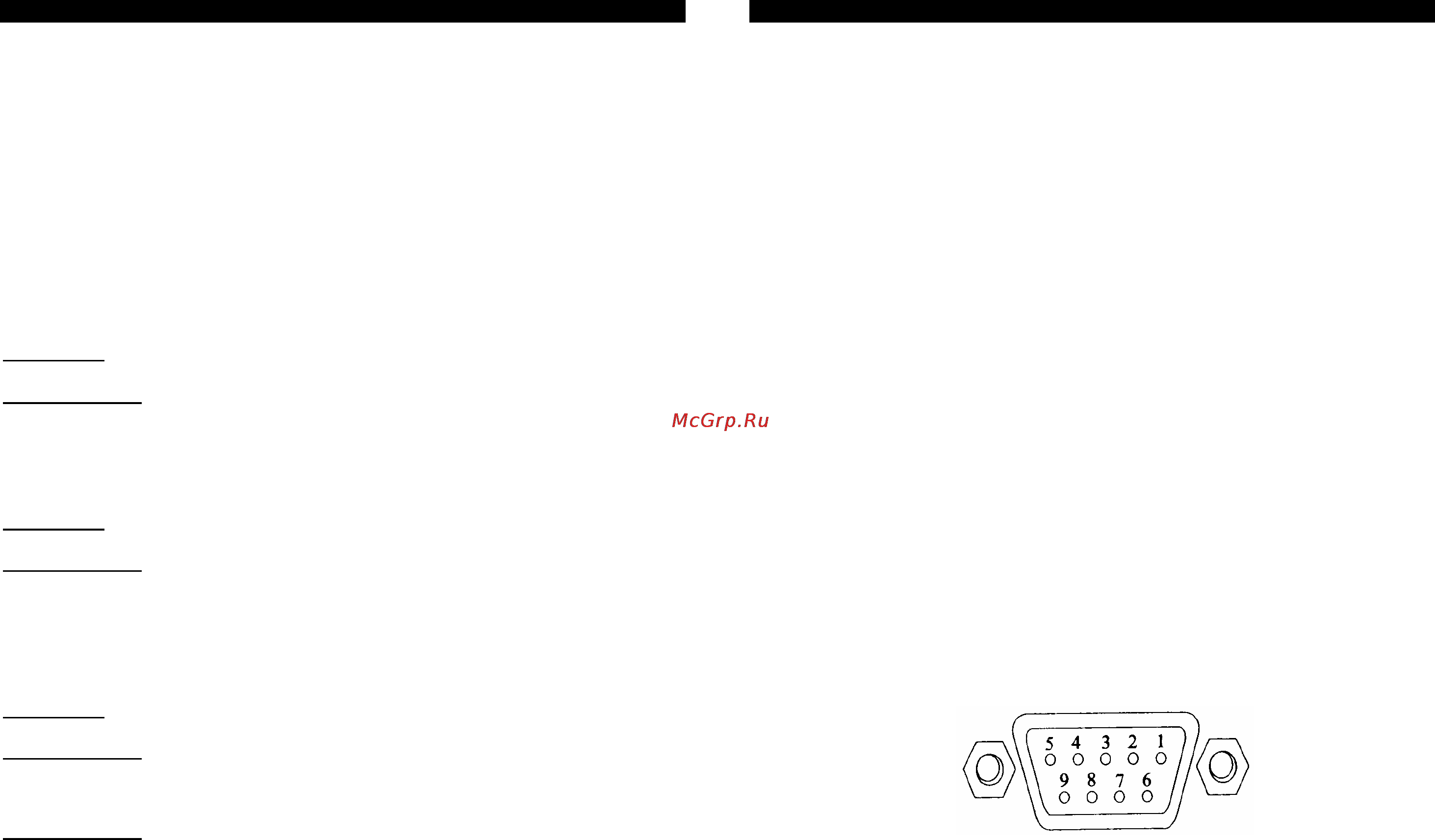

9. ПОРТ ИНТЕРФЕЙСА КОМПЬЮТЕРА
Порт интерфейса компьютера имеет следующие характеристики:
Коммуникационный порт на задней панели ИБП может быть подключен к главному
компьютеру. Этот порт позволяет компьютеру контролировать статус ИБП и в некоторых
случаях управлять работой ИБП. Его основные функции включают некоторые из
приведенных ниже либо все эти функции:
■
широковещательная трансляция предупреждения об отказе питания
■
закрытие всех открытых файлов до истощения резервов аккумулятора
■
отключение ИБП
Некоторые компьютеры снабжены специальным разъемом для подключения к
коммуникационному порту. Кроме этого, могут понадобиться специальные вставляемые в
компьютер платы. Для некоторых компьютер может понадобиться специальное
программное обеспечение для контроля ИБП. Относительно подробностей по различным
интерфейсным комплектам свяжитесь со своим дилером.
Порт RS-232 интерфейса компьютера имеет следующие характеристики:
1.
Ножки 5 и 2 являются выходами на открытом коллекторе, которые могут подтягиваться
до общего опорного напряжения не выше, чем +40 В постоянного тока. Транзисторы
рассчитаны на максимальную некондуктивную нагрузку 25 мА постоянного тока. В
качестве общей ножки используйте только ножку 7.
2.
На ножке 5 вырабатывается сигнал перепада от высокого к низкому уровню, когда у
аккумулятора внутри ИБП остается время резервного питания не более 5 минут.
3.
На ножке 2 вырабатывается сигнал перепада от высокого к низкому уровню, когда
напряжение в линии питания пропадает.
4.
ИБП закрывается, когда на ножке 1 удерживается высокий уровень RS-232 в течение
0,36 секунды.
5.
Ножка 9 является также выходом данных RS-232.
6. Ножка 6 является входом данных RS-232 (RxD).
Примечание:
1.
Параметры переключения +40В, 0,15А, неиндуктивное
2.
Ножка 7 должна соединяться только с землей.
13
8
