Hansa BHC33077 [12/48] Установка

2 4



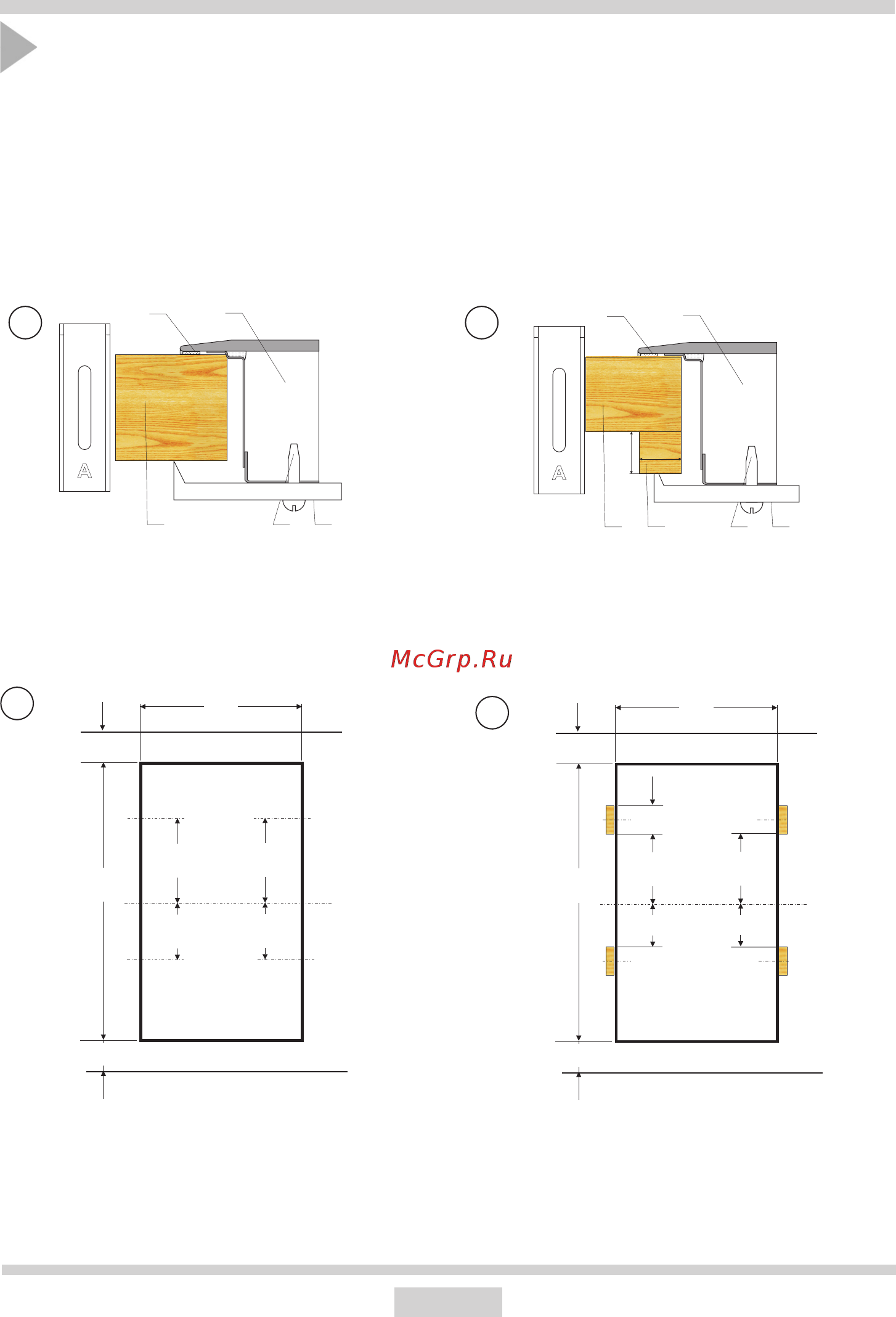

● В случае наличия столешницы толщиной 38 мм, для встраивания плиты надо ис-

пользовать 4 ручки «А». Способ монтажа показан на рис. 2 и 3. При наличии сто-

лешницы толщиной 28 мм, кроме ручек «А» следует дополнительно использовать 4

деревянные колодки размером 15/15/50 мм. Способ монтажа показан на рис. 4 и 5.

● Проверить, чтобы прокладка плотно прилегала к плите.

● Легко прикрутить ручки под плитой.

● Очистить столешницу, вложить плиту в отверстие и прижать к столешнице.

● Установить ручки перпендикулярно к краю плиты и докрутить до упора.

1. столешница

2. винт

3. крепежная ручка

4. нагревательная плита

5. прокладка плиты

1. столешница

2. винт

3. крепежная ручка

4. нагревательная плита

5. прокладка плиты

6. деревянная колодка



● Плита имеет постоянно подключенный кабель с защитным соединением и может быть

подключена только в штепсельное гнездо с заземлением 230 V ___ 50 Гц. Система

электропитания, подающая ток в штепсельное гнездо, должна быть оборудована в

защиту от превышения напряжения 16А.

321

150

285

490

min

100

150

100

125

285

490

min

125
