Hansa bhga62079 [31/64] Installation

INSTALLATION

560

600

580

510

486

min 100

247

223

380

● Den Einbauort (Öffnung) in der Arbeitsplatte der Küchenmöbel entsprechend den

Abmessungen auf der Montagezeichnung vorbereiten.

● Der minimale Freiraum, der unter dem Gaskochfeld und dem Gas-Elektrokochfeld zu

belassen ist, beträgt 130 mm.

● 4 Federn mit Holzschrauben in der Arbeitsplatte

entsprechend der Montagezeichnung befestigen,

● Der Anschluss des Kochfeldes ans Gas- und Stromnetz hat unter Beachtung der in der

Gebrauchsanweisung enthaltenen Hinweise zu erfolgen.

● Die Arbeitsplatte entstauben, das Gaskochfeld in die Öffnung einsetzen und stark

andrücken, damit die Federn in die Montageöffnungen einrasten.

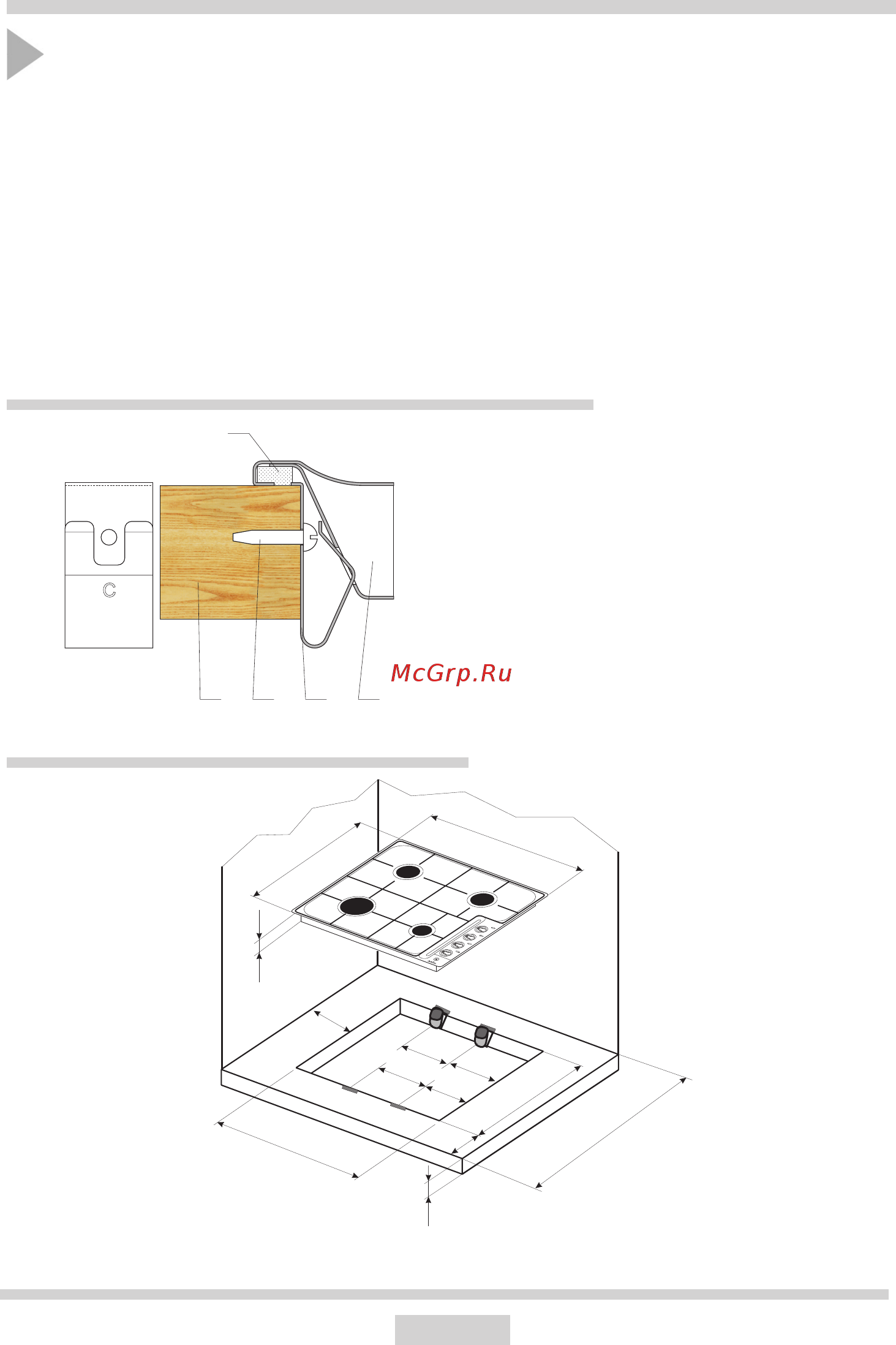

Installation von Gasherden und Elektro-Gas-Herden

4321

Montage der Befestigungsfedern in der Arbeitsplatte

1 - Arbeitsplatte

2 - Holzschrauben 4,2 x 22 - 4 Stück

3 - Befestigungsfedern - 4 Stück

4 - Einbauherd

5 - Dichtung des Kochfeldes

Montage im Küchenschrank
