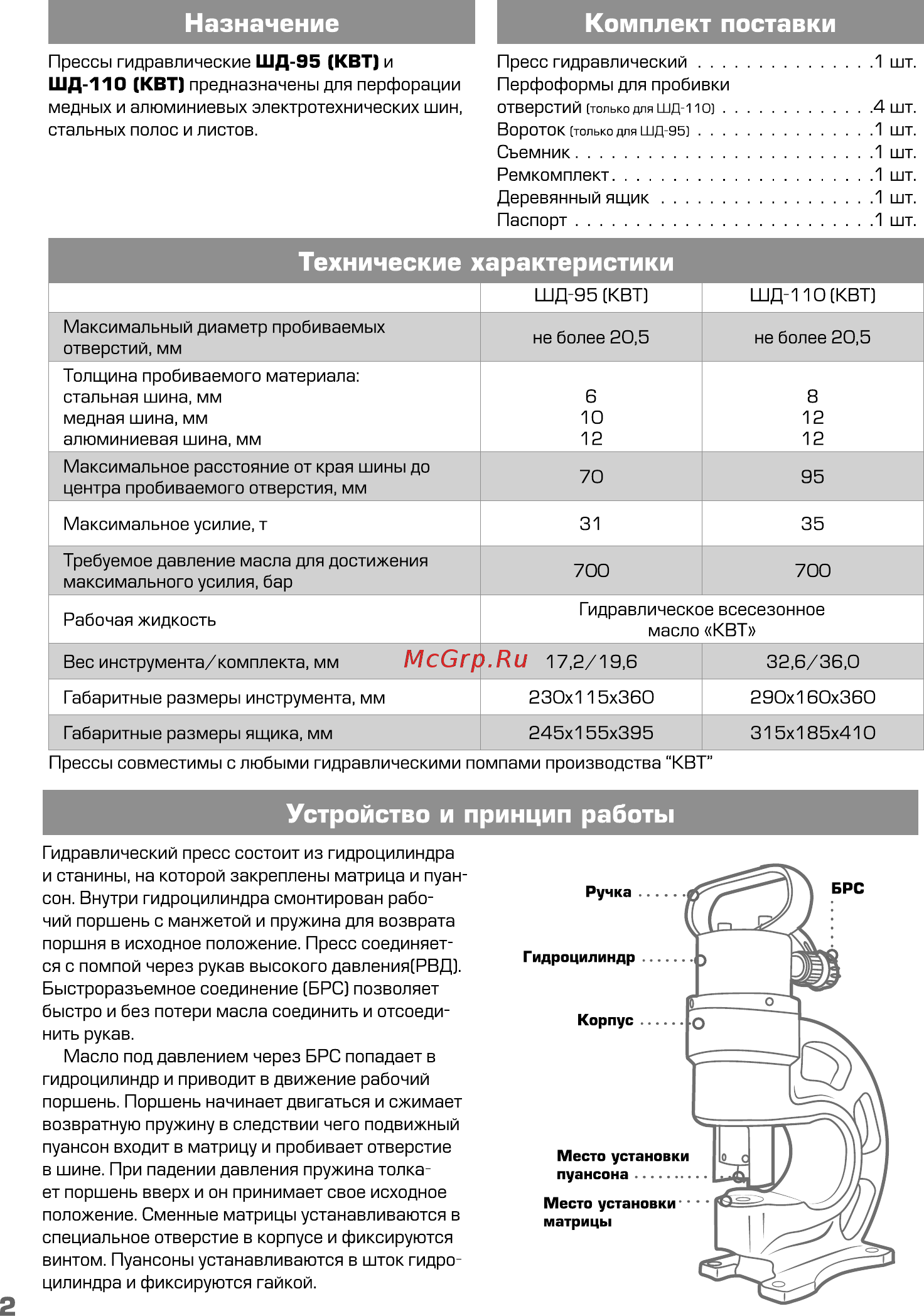

Назначение Прессы гидравлические ШД 95 КВТ и ШД 110 КВТ предназначены для перфорации медных и алюминиевых электротехнических шин стальных полос и листов Комплект поставки Пресс гидравлический 1шт Перфоформы для пробивки отверстий только для ШД 110 4шт Вороток только для ШД 95 1ШТ Съемник 1шт Ремкомплект 1шт Деревянный ящик 1шт Паспорт 1шт Технические характеристики ШД 95 КВТ ШД 110 КВТ не более 20 5 не более 20 5 6 10 12 8 12 12 Максимальное расстояние от края шины до центра пробиваемого отверстия мм 70 95 Максимальное усилие т 31 35 Требуемое давление масла для достижения максимального усилия бар 700 700 Максимальный диаметр пробиваемых отверстий мм Толщина пробиваемого материала стальная шина мм медная шина мм алюминиевая шина мм Гидравлическое всесезонное масло КВТ Рабочая жидкость Вес инструмента комплекта мм 17 2 19 6 32 6 36 0 Габаритные размеры инструмента мм 230x115x360 290x160x360 Габаритные размеры ящика мм 245x155x395 315x185x410 Прессы совместимы с любыми гидравлическими помпами производства КВТ Устройство и принцип работы Гидравлический пресс состоит из гидроцилиндра и станины на которой закреплены матрица и пуан сон Внутри гидроцилиндра смонтирован рабо чий поршень с манжетой и пружина для возврата поршня в исходное положение Пресс соединяет ся с помпой через рукав высокого давления РВД Быстроразъемное соединение БРС позволяет быстро и без потери масла соединить и отсоеди нить рукав Масло под давлением через БРС попадает в гидроцилиндр и приводит в движение рабочий поршень Поршень начинает двигаться и сжимает возвратную пружину в следствии чего подвижный пуансон входит в матрицу и пробивает отверстие в шине При падении давления пружина толка ет поршень вверх и он принимает свое исходное положение Сменные матрицы устанавливаются в специальное отверстие в корпусе и фиксируются винтом Пуансоны устанавливаются в шток гидро цилиндра и фиксируются гайкой 2
