Ballu GSX-1800 [4/12] Установка
![Ballu GSX-1800 [4/12] Установка](/views2/1024442/page4/bg4.png)
4
Установка
Благодарим Вас за покупку нашего прибора.
Сушилка для рук – высококачественный быто-
вой прибор, предназначенный для установки
в туалетных комнатах общественных зданий,
гостиниц, кафе и жилых помещений. Сушилки
для рук изготовлены из высококачественных
материалов и компонентов. Поверхность при-
бора отделана алюминием.
Каждый образец проходит автоматический
контроль качества с использованием инф-
ракрасной дефектоскопии. В течение все-
го срока эксплуатации сушилка сохраняет
свои высокие потребительские качества,
к которым относятся быстрая сушка, эко-
номия электроэнергии, приятный внешний
вид, высокое качество и надежность.

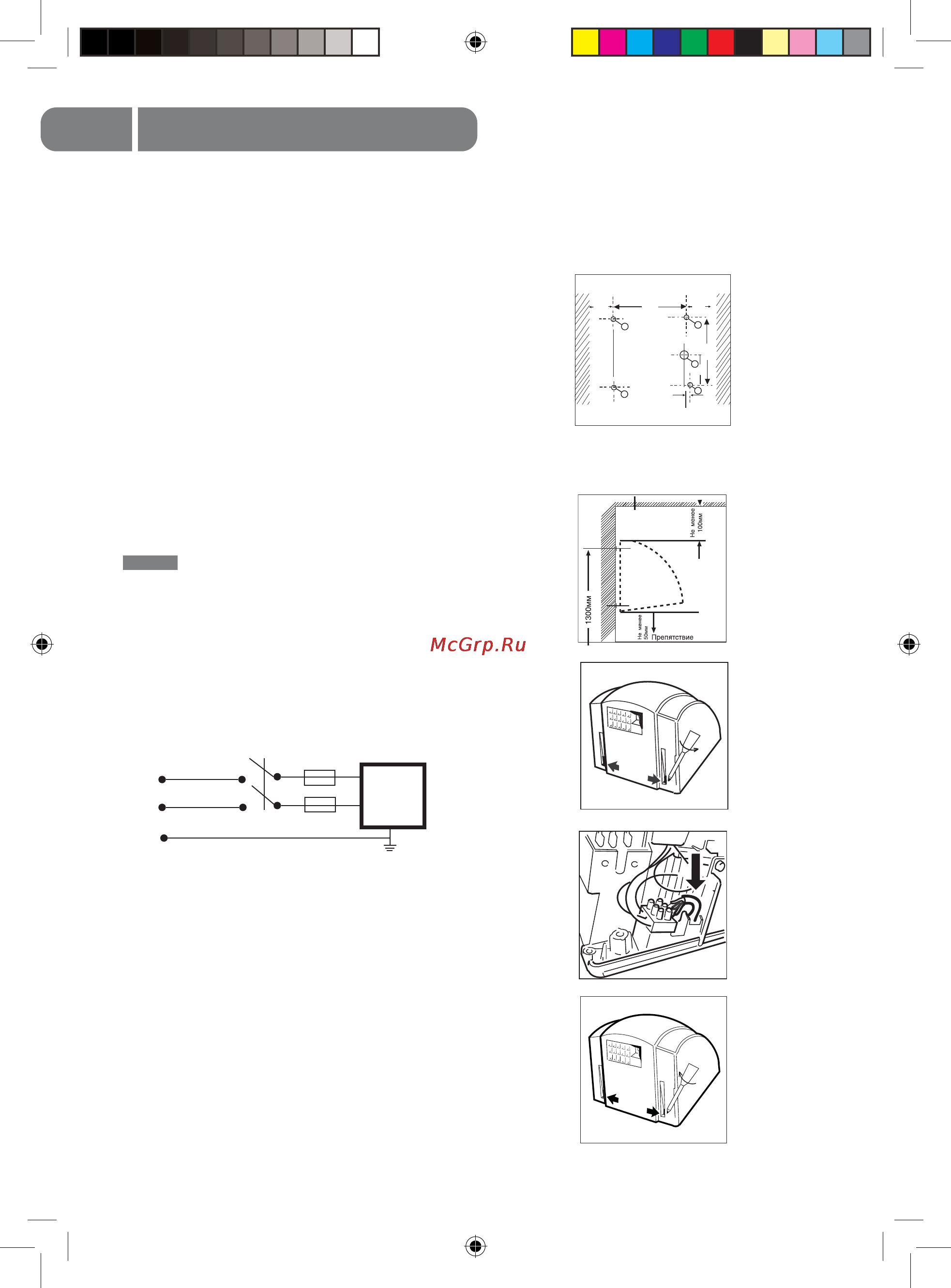

Установка
• В линии электропитания прибора должен быть
установлен двухполюсный автоматический
выключатель с изоляционным расстоянием
между контактами не менее 3 мм.
• Сушилка должна быть подключена к сети
электропитания скрытой электропроводкой.
• Прибор должен быть заземлен.
1. Выполните в стене 4 отверстия диаметром
8 мм, вставьте в отверстия дюбели, входя-
щие в комплект поставки (рис. 2, 3).
2. При помощи отвертки вывинтите винты из
нижней панели сушилки и снимите крыш-
ку (рис. 4).
3. Проденьте кабель электропитания во
вводное отверстие корпуса, прикрепите
сушилку к стене при помощи 4-х крепеж-
ных винтов (входят в комплект поставки),
затем подсоедините проводники кабеля к
Рисунок 1
Сушилка
для рук
клеммам (рис. 5). Провод заземления жел-
то-зеленого цвета.
4. Установите крышку в исходное положение и
завинтите крепежные винты (рис. 6).
Рисунок 3
Рисунок 4
Рисунок 5
Рисунок 6
Рисунок 2
a. Монтажные отверстия
b. Ввод кабеля
Не менее
120 мм
Не менее
120 мм
194 мм
172 мм
82 мм
10
a
a
a
a
b
Ballu GSX-1800.indd 4Ballu GSX-1800.indd 4 26.03.2010 16:32:1926.03.2010 16:32:19
