Пресс гидравлический ручной алюминие-

вый ПГРО-60А (КВТ) предназначен для

пробивки отверстий в стальных листах.

Назначение Комплект поставки

Пресс гидравлический . . . . . . . . . . 1 шт.

Сменные перфоформы . . . . . . . . . . 8 шт.

Втулка . . . . . . . . . . . . . . . . . . . . . 1 шт.

Шпилька диаметром 20мм . . . . . . . 1 шт.

Шпилька ступенчатая 11/20 мм . . . 2 шт.

Ремкомплект . . . . . . . . . . . . . . . . . 1 шт.

Пластиковый кейс . . . . . . . . . . . . . 1 шт.

Паспорт . . . . . . . . . . . . . . . . . . . . 1 шт.

Технические характеристики

Устройство, принцип и порядок работы

Диаметры пробиваемых отверстий, мм 16,2; 18,6; 20,5; 22,5; 25,4; 28,3; 37,0; 47,0

Толщина пробиваемого листа, мм 3

Максимальное усилие, т 10

Ход поршня, мм 25

Рабочая жидкость Гидравлическое всесезонное масло “КВТ”*

Объем масла, мл 70

Вес инструмента/комплекта, кг. 1,8/5,6

Габаритные размеры кейса, мм 450х300х95

Совместимость с наборами перфоформ МПО, НМПО-PG, НМПО-MG, НМПО-116

* допускается применение масел ВМГЗ или АМГ-10, в зависимости от температуры окружающей среды.

Пресс гидравлический ручной алюмини-

евый для пробивки отверстий в стальных

листах ПГРО-60А (КВТ) состоит из плун-

жерного насоса и рабочей головки, в кото-

рую устанавливаются матрица и пуансон.

Нагнетание масла в рабочую полость про-

исходит по действием возвратно-поступа-

тельных движений рукоятки. Под давлением

масла поршень перемещает пуансон, кото-

рый пробивает отверстие, входя в сопряже-

ние с матрицей. Дроссельный винт обеспе-

чивает сброс давления. Возврат поршня при

сбросе давления происходит под действием

пружины.

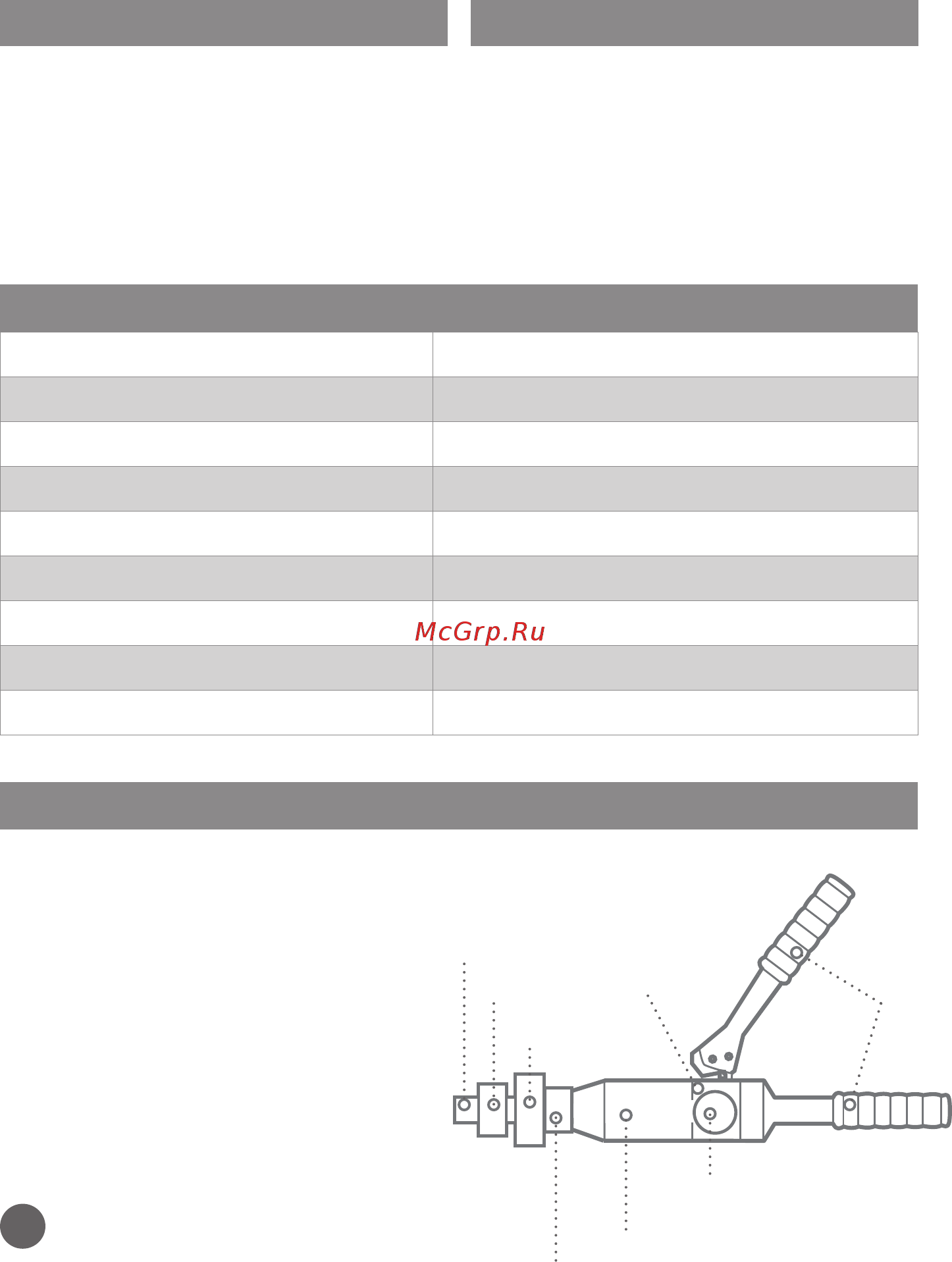

Дроссельный

винт

Плунжерный

насос

Матрица

Шпилька

Пуансон

Рабочая головка

Втулка

Рукоятки

В момент когда отверстие пробито,

прекратите нагнетать давление - это

может привести к врезанию пуансона в

матрицу и повреждению режущих кро-

мок пуансона. Не превышайте техниче-

ские возможности инструмента.
