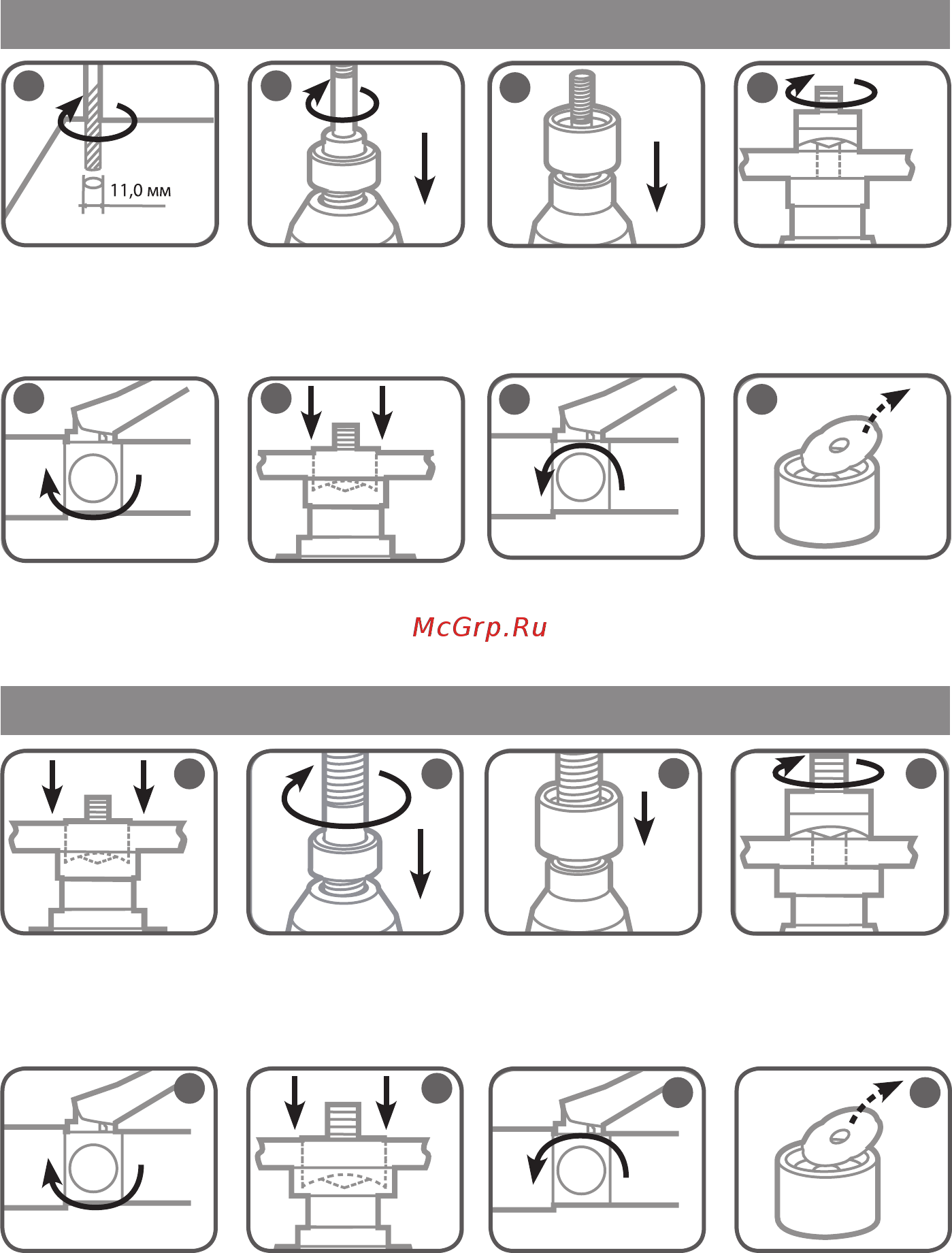

Пробивка отверстия диаметром 16,2; 18,6; 20,5; 22,5; 25,4 мм

Пробивка отверстия диаметром 28,3; 37,0; 47,0 мм

Просверлите в листе

направляющее отвер-

стие диаметром

11 мм

Поверх опорной

втулки установите

матрицу с марки-

ровкой из вышепе-

речисленного ряда

Поверните дроссель-

ный винт в положе-

ние «Закрыть»

Для сброса давления

поверните дроссель-

ный винт в положе-

ние «Открыть»

Демонтируйте пуан-

сон и матрицу.

Удалите из матрицы

отходы пробиваемо-

го материала

Работая подвижной

рукояткой, пробейте

отверстие

Установите лист по

направляющему

отверстию и поверх

него пуансон

Закрутите ступенча-

тую шпильку в пор-

шень. На шпильку

установите опорную

втулку

1

3

5

7

2

4

6

8

Для сброса давления

поверните дроссель-

ный винт в положе-

ние «Открыть»

Демонтируйте пуан-

сон и матрицу.

Удалите из матрицы

отходы пробиваемо-

го материала

Поверните дроссель-

ный винт в положе-

ние «Закрыть»

Работая подвижной

рукояткой, пробейте

отверстие

Поверх опорной втул-

ки установите матри-

цу с маркировкой из

вышеперечисленно-

го ряда

Установите лист по

направляющему

отверстию и поверх

него пуансон

Пробейте отверстие

диаметром 20,5 мм,

как показано на стр.

3 (см. выше)

Закрутите шпильку

диаметром 20 мм

в поршень. На

шпильку установите

опорную втулку

1

3

5

7

2

4

6

8
