3

Устройство, принцип и порядок работы

Гидравлическая система с выносным

алюминиевым прессом для пробивки

отверстий в стальных листах ПГПО-60А

(КВТ) состоит из пресса для пробивки

отверстий и гидравлической помпы.

Гидравлическая система и помпа сое-

диняются рукавом высокого давления.

Помпа состоит из плунжерного насоса,

резервуара для масла, рукоятки и рукава

высокого давления.

Помпа приводится в действие руко-

яткой и нагнетает масло через рукав в

рабочую полость гидроцилиндра пресса.

Сброс давления в системе производится

дроссельным винтом.

Пресс для пробивки отверстий состоит

из алюминиевого корпуса, гидроцилин-

дра, поршня гидравлического, пружины

возврата поршня в исходное положение,

крышки гидроцилиндра, втулки опорной

и шпилек для установки сменных матриц-

пуансонов.

Масло нагнетается в гидроцилиндр

через клапан и перемещает поршень.

Пуансон и матрица, сопрягаясь с зазо-

ром, пробивают отверстие в стальном

листе.

При сбросе давления пружина возвра-

щает поршень в исходное положение.

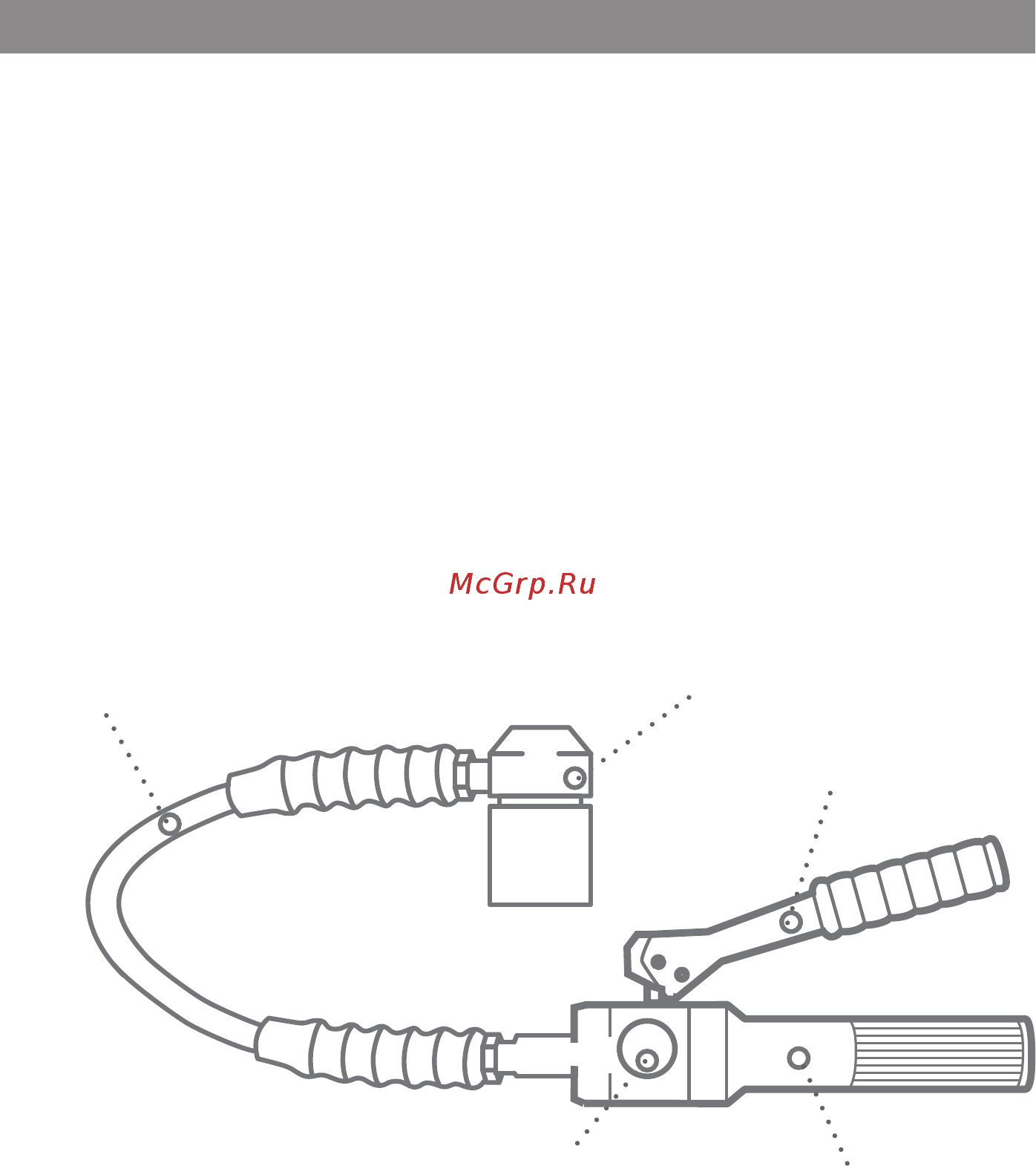

Помпа

Дроссельный

винт

Рукав

высокого

давления

Рабочая

голова

Рукоятка
