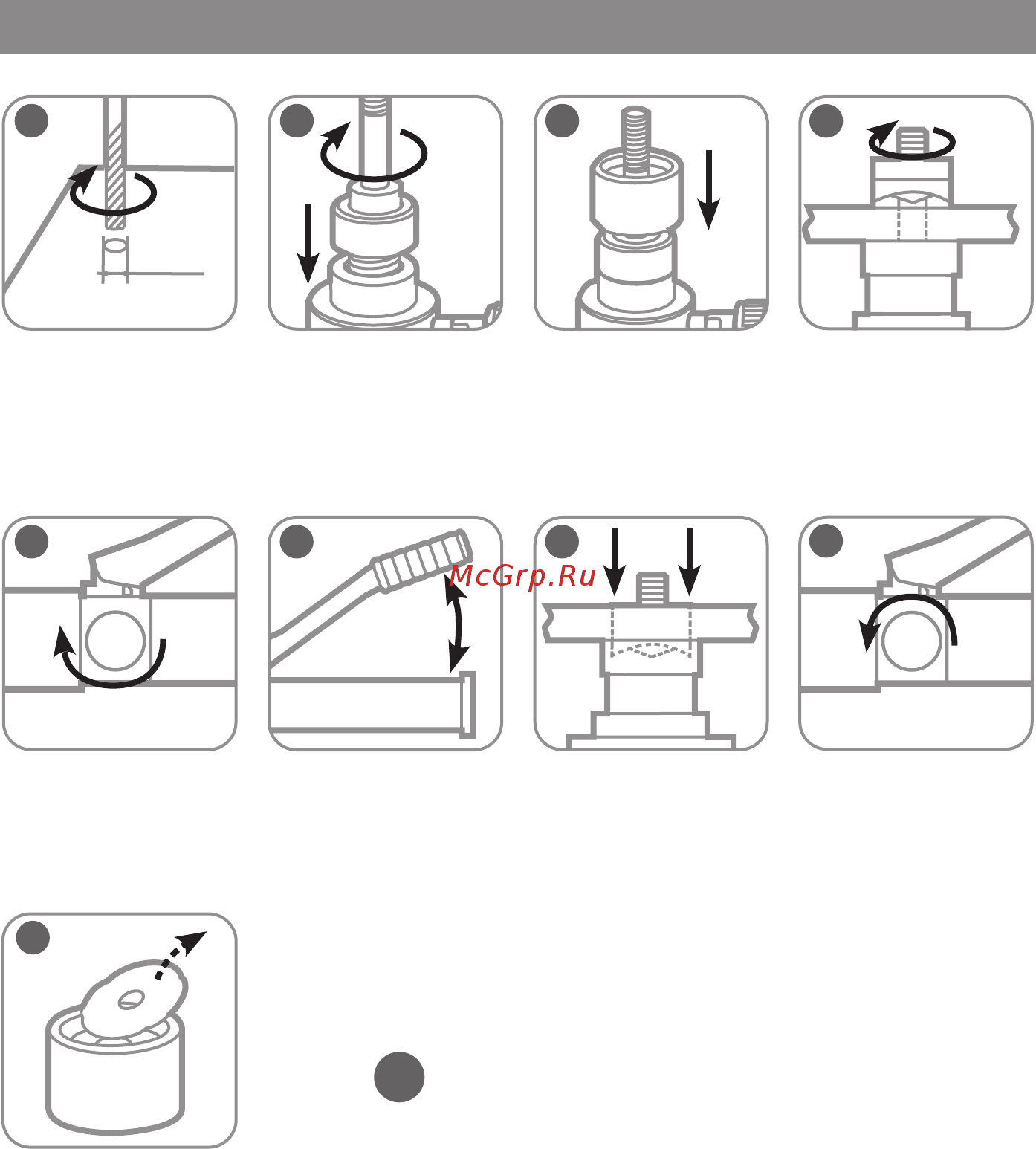

Пробивка отверстия диаметром 16,2; 18,6; 20,5; 22,5; 25,4 мм

В момент когда отверстие пробито, прекратите

нагнетать давление - это может привести к вре-

занию пуансона в матрицу и повреждению режу-

щих кромок пуансона. Не превышайте техниче-

ские возможности инструмента.

11,0

321

5 6

Просверлите в листе

направляющее

отверстие диаметром

11,0 мм

Поверните дроссель-

ный винт в положе-

ние «Закрыть»

Демонтируйте пуан-

сон и матрицу.

Удалите из матрицы

отходы пробиваемо-

го материала

Создайте помпой

давление в гидроци-

линдре

Пробейте отверстие Для сброса давле-

ния поверните дрос-

сельный винт в поло-

жение «Открыть»

Закрутите ступенча-

тую шпильку в пор-

шень. На шпильку

установите опорную

втулку

Поверх опорной

втулки установите

матрицу с марки-

ровкой из вышепе-

речисленного ряда

Установите лист по

направляющему

отверстию и поверх

него пуансон
