Ножницы секторные НС-45 (КВТ), НС-70
(КВТ), НС-100 (КВТ), НС-120 (КВТ)
предназначены для резки силовых брони-
рованных кабелей и проводов с медными и
алюминиевыми жилами
Ножницы не предназначены для рез-
ки кабелей со стальной проволочной
броней, кабелей и проводов со сталь-
ным сердечником, а так же стальных
прутков, арматуры, стальных тросов и
стальных канатов
Назначение Комплект поставки
Технические характеристики
Устройство и принцип работы
Наименование
НС-45 НС-70 НС-100 НС-120
Максимальный диаметр провода
или кабеля, мм
45 70 100 120
Твердость лезвий (HRC)
48...52 48...52 48...52 48...52
Телескопические ручки
+ + + +
Габаритные размеры (длина), мм 235/290 350/430 520/720 560/740
Вес, кг 1,1 2,9 5,9 7,2
Ножницы секторные . . . . . . . . . . . . 1 шт.
Тканевая водозащитная сумка . . . . . 1 шт.
Съемные ножки
(для НС-100 и НС-120) . . . . . . . . . . . 1 шт.
Паспорт . . . . . . . . . . . . . . . . . . . . 1 шт.

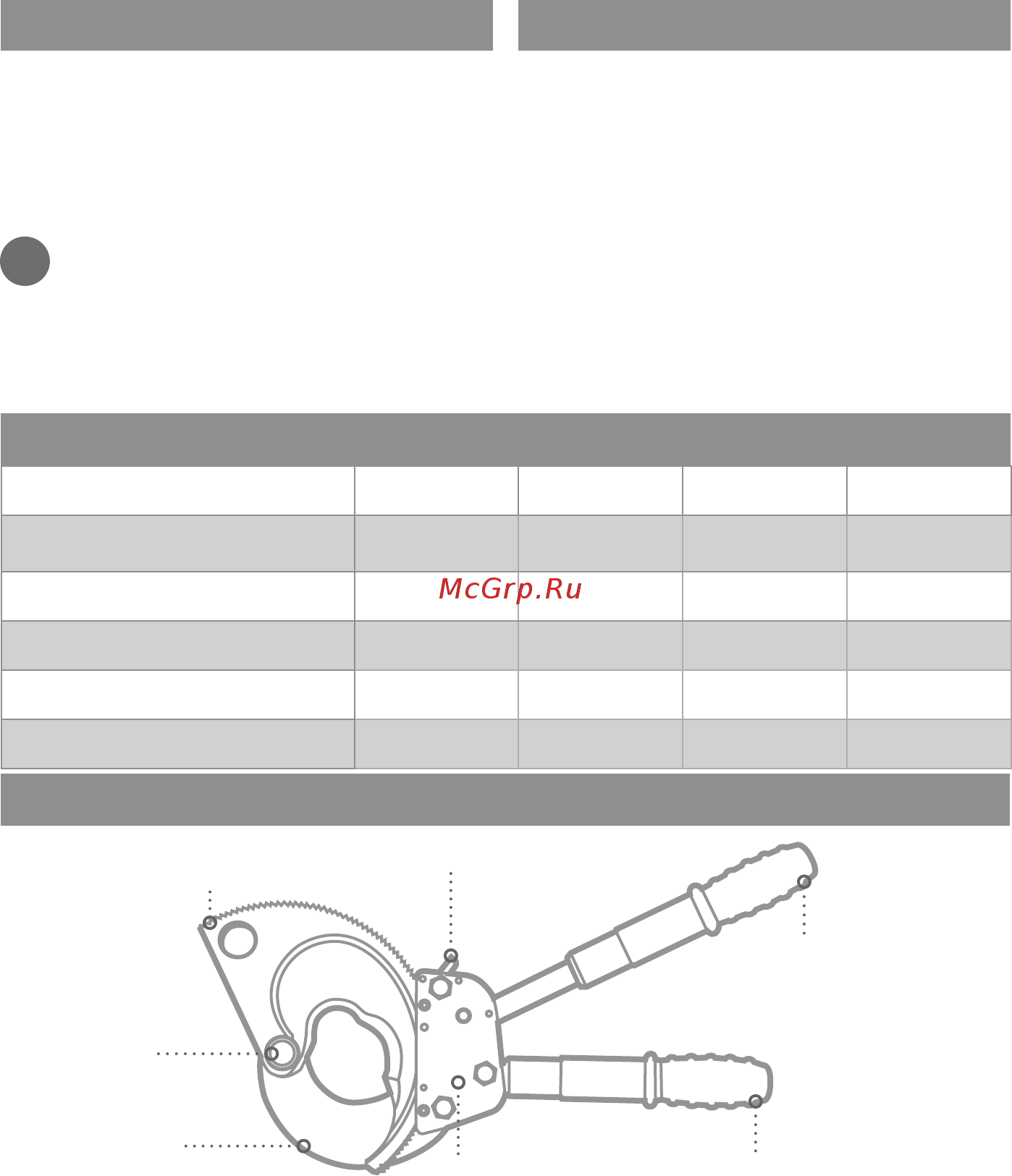

Ножницы секторные состоят из лезвий
подвижного и неподвижного, храпового
механизма, стопорной собачки и телеско-
пических рукояток
Подвижная рукоятка технически связа-
на с храповиком, который приводит в дей-
ствие подвижное лезвие за счет сцепле-
ния зубьев лезвия с зубьями храповика.
Храповик пошагово перемещает подвиж-
ное лезвие в направлении разрезаемого
кабеля, при этом стопорная собачка фик-
сирует очередной сектор зубьев лезвия
Такое конструктивное устройство миними-
зирует физические усилия во время рез-
ки кабеля или иного элемента согласно
назначению и технических характеристик
Подвижная
рукоятка
Храповой
механизм
Неподвижная
рукоятка
Стопорная собачка
Подвижное
лезвие
Неподвижное
лезвие
Винт-ось
!
Содержание
- Ножницы секторные 1
- Назначение комплект поставки 2
- Технические характеристики 2
- Устройство и принцип работы 2
- Меры безопасности 3
- Подготовка к работе 3
- Во время работы старайтесь располагать ножницы соблюдая перпендикулярность относительно центральной оси кабеля провода 4
- Нс 45 нс 70 нс 100 нс 120 4
- Обслуживание инструмента 4
- Очистка инструмента 4
- Порядок работы 4
- После завершения работ инструмент должен быть протерт чистой ветошью для уда ления различной грязи с инструмента прежде всего в местах подвижных частей 4
- Чрезмерное приложение усилия при фиксации рукояток может привести к заклини ванию или поломке механизма фиксации берегите ножницы от падений не подвергайте лезвия поперечным нагрузкам избегайте резких движений во время работы 4
- Возможные неисправности и способы их устранения 5
- Хранение и транспортировка 5
- Правила гарантийного обслуживания 6
- Кабели с ленточной броней 7
- Кабели со стальной проволочной броней 7
- Медные и алюминиевые кабели 7
- Модели кабельных ножниц и тросорезов квт 7
- Прутки и арматура из низкоуглеродистой стали 7
- Сводная таблица применения кабелерезов и тросорезов квт 7
- Сталеалюминиевые провода 7
- Стальные канаты толстопроволочные 7
- Стальные тросы тонкопроволочные 7
- Телефонные кабели 7
- Адреса и контакты 8
- Отметка о продаже 8
- Сведения о приемке 8
- Срок службы 8
- Штамп отк 8
