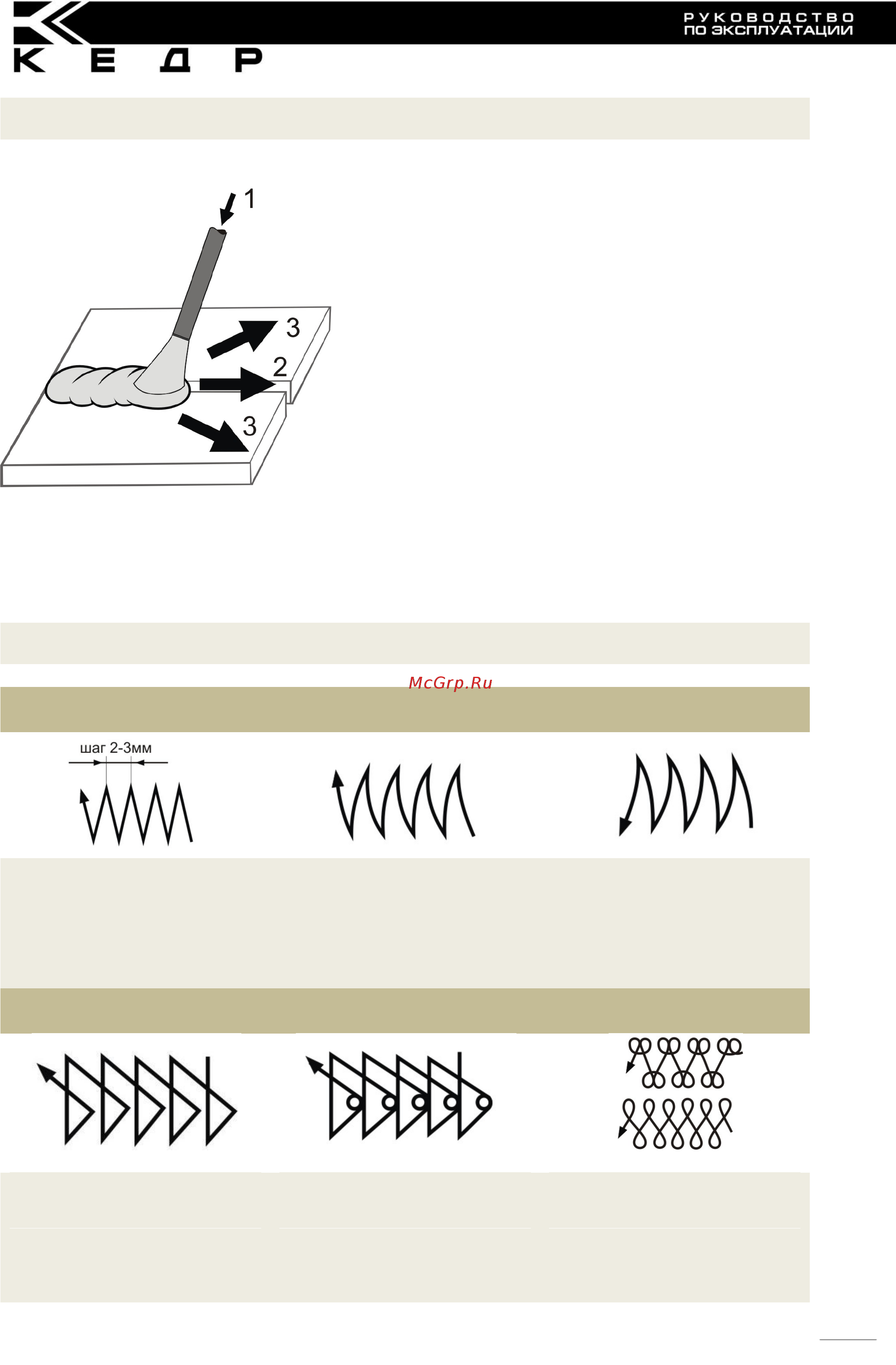

Манипулирование электродом:
Сварщик электродом осуществляет три основных
движения
• Поступательное перемещение (1) вдоль оси электрода
обеспечивает подачу электрода, постоянство длины дуги и
скорости плавления. Чем быстрее плавится электрод, тем
больше скорость его перемещения вдоль оси.
• Прямолинейное перемещение (2) вдоль оси шва
обеспечивает необходимую скорость сварки и качественное
формирование шва. Скорость этого движения зависит от силы
тока, диаметра электрода, скорости его плавления, вида шва и
других факторов. При отсутствии поперечных движений
электрода получается узкий шов (ниточный валик) шириной
примерно 1,5 диаметра электрода. Такие швы применяют при
сварке тонких листов, наложении первого (корневого) слоя
многослойного шва, сварке способом опирания и т.д.
• Колебательное перемещение электрода(3) поперек оси шва
для прогрева кромок и получения требуемых ширины шва и
глубины проплавления позволяет за один проход получать шов
шириной до 4 диаметров электрода, а без -1,5 диаметра.
Поперечные движения можно исключить при сварке тонких
листов или при прохождении первого (корневого) шва
многослойной сварки.
Виды колебательных (поперечных) движений конца электрода:
Прямые по ломанной линии
(зигзагообразные)
«Полумесяцем вперёд»
«Полумесяцем назад»
Прямые зигзагообразные движения
применяют для получения
наплавочных валиков при сварке
встык без скоса кромок в нижнем
положении и если нет вероятности
прожечь деталь.
Применяют для стыковых швов со
скосом кромок и для угловых швов с
катетом менее 6 мм, выполняемых в
любом положении электродами
диаметром до 4 мм.
Используют для сварки в нижнем
положении, а также для
вертикальных и потолочных швов с
выпуклой наружной поверхностью.
«Треугольником»
«Треугольником» с задержкой
электрода в корке шва
Петлеобразные
Применяют для угловых швов с
катетом более 6 мм и стыковых швов
со скосом кромок в любом
пространственном положении. Дает
хороший провар корня шва.
Применяют для сварки толстостенных
конструкций с гарантированным
проплавлением корневого участка
шва.
Используют для усиленного
прогревания кромок шва, особенно
при сварке высоколегированных
сталей. Электрод задерживают на
краях, чтобы не было прожога в
центре шва или вытекания металла
при сварке вертикальных швов.
