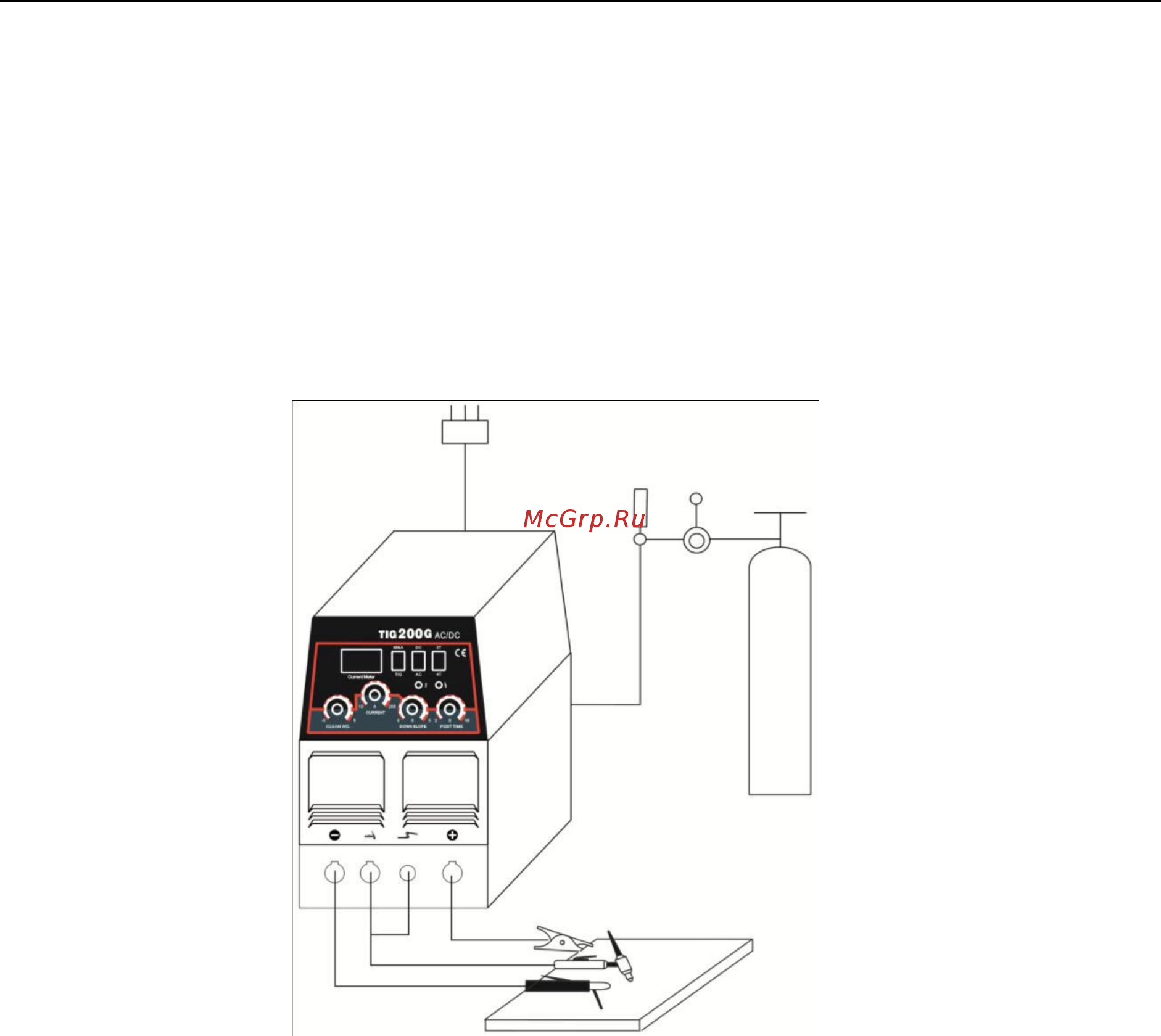

УСТАНОВКА И УПРАВЛЕНИЕ Важно отметить что любое увеличение длины силовых кабелей или кабелей держателя может отразиться на работе этого оборудования для сварки в связи с понижением уровня потребляемого напряжения из за увеличения сопротивления кабелей значение которого прямо пропорционально зависит от их длины Рекомендуется использовать кабели соответствующие по длине данному оборудованию как те которые входят в его комплект 220В 1 СОЕДИНЕНИЕ ВХОДНЫХ КАБЕЛЕЙ Пожалуйста ознакомьтесь со схемой сборки 1 1 Каждый аппарат снабжен кабелем питания который подключается в соответствии с напряжением указанным в паспорте и на самом аппарате Запрещается подключать аппарат к сети напряжение которой отличается от указанной При соединении аппарата работающего при напряжении 380 В к напряжению 220 В аппарат не будет работать нормально и может быть поврежден 2 СОЕДИНИТЕ ВЫХОДНЫХ КАБЕЛЕЙ 2 1 ДЛЯ TIG СВАРКИ а Вставьте вилку горелки в соответствующий разъем и зафиксируйте её б Вставьте разъем кабеля управления горелки в розетку на передней панели и зафиксируйте в Вставьте вилку обратного кабеля в гнездо помеченное знаком на передней панели закрутите ее по часовой стралке Присоедините заземляющий зажим к заготовке 7
