Вкладыш в 20.001 РЭ
для вибратора электромеханического общего назначения
ИВ-08-100
Таблица 1
Наименование показателей Значения
Частота колебаний, Гц (кол/мин):
синхронная 100 (6000)
Максимальная вынуждающая сила, кН при
синхронной частоте колебаний 7,5
Максимальный статический
момент дебаланса, кг
⋅
см
1,9
Мощность, кВт:
номинальная
номинальная потребляемая, не более
0,55
0,80
Номинальное напряжение, В 42; 380
Номинальный ток, А 16,8; 2,7
Частота тока, Гц 200
Тип вибрационного механизма дебалансный регулируемый
Тип электродвигателя
асинхронный трехфазный
с короткозамкнутым ротором
Класс изоляции F
Масса вибратора, кг
15,3
Степень защиты по ГОСТ 17494-87 IP66
Средняя наработка до отказа, ч., не менее 5000
Таблица 2
Тип
вибратора
Напряжение,
В
Ток, А при режиме работы
S1 S3 60% S3 40%
ИВ-08-100
42 16,8 21,8 24,0
380 2,7 3,4 3,7
Таблица 5
Тип
вибратора
Номер по-
зиции по
рисунку 2
Условное
обозначение
подшипника
Номер стан-
дарта ГОСТ
Основные
размеры, мм
Количество
подшипников
на изделие
ГОСТ
3189-89
международ-
ное
ИВ–08-100 6 180307
6307.2
RS 8882-75
35
×
80
×
21
2
а) б)

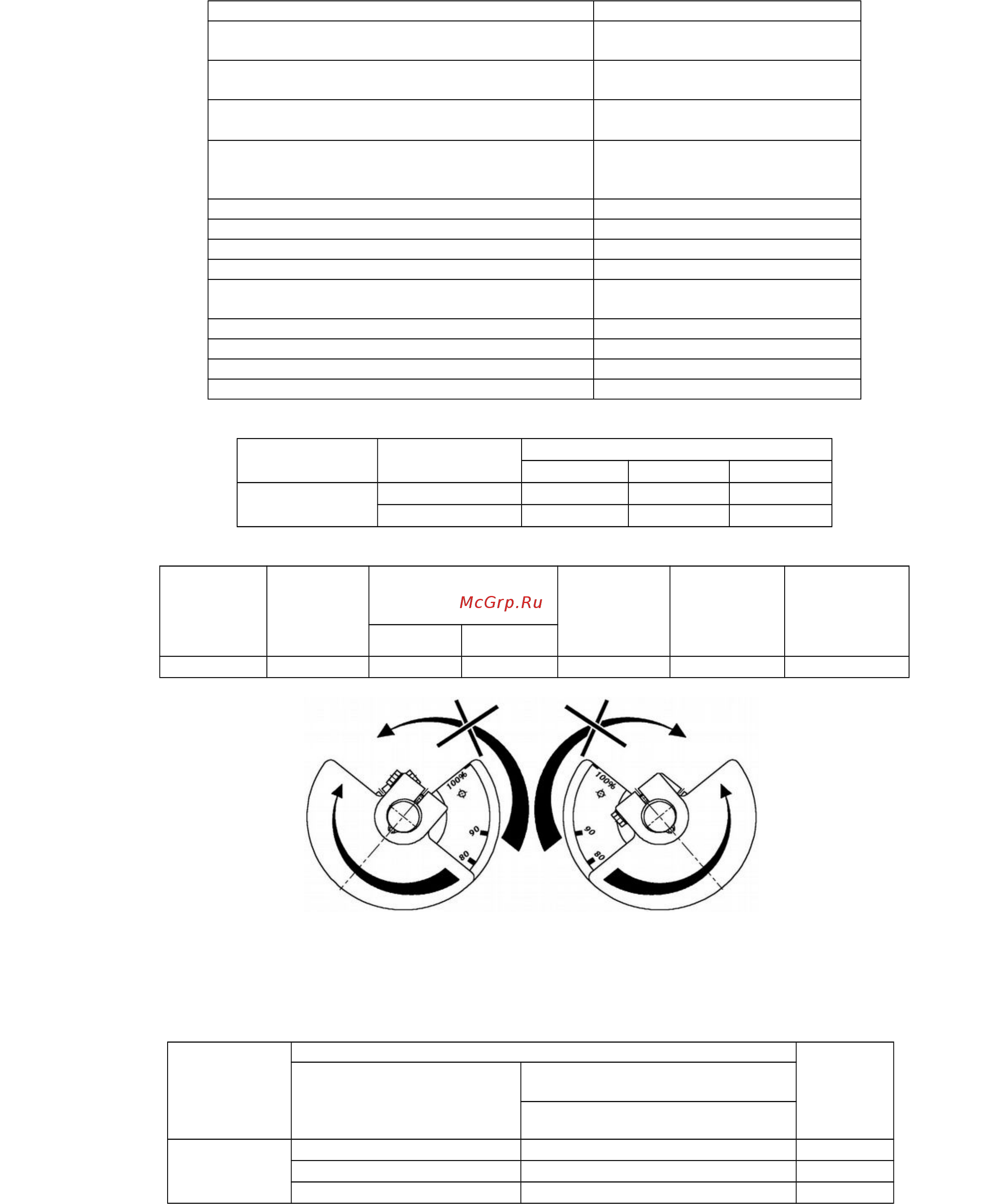

Рисунок 4А. Схема регулировки статического момента
плавно регулируемых дебалансов:
а) на левом конце вала; б) на правом конце вала.
Таблица 7
Положение
дебалансов
согласно
рисункам
Вибратор ИВ–08-100 Режим
работы
по ГОСТ
Р52776-
2007
Статический момент
дебалансов
Вынуждающая сила при син-
хронной частоте колебаний
кН
Рисунок 4А
0…1,24 кг
⋅
см (0…65%)
0…4,88 S1
1,24…1,56 кг
⋅
см (65…82%)
4,88…6,15
S3 60%
1,56…1,9 кг
⋅
см (82…100%)
6,15…7,5
S3 40%
Вибратор выпущен с завода с дебалансами, установленными в положе-
ние, соответствующее 50% статического момента (0,95 кг·см).
