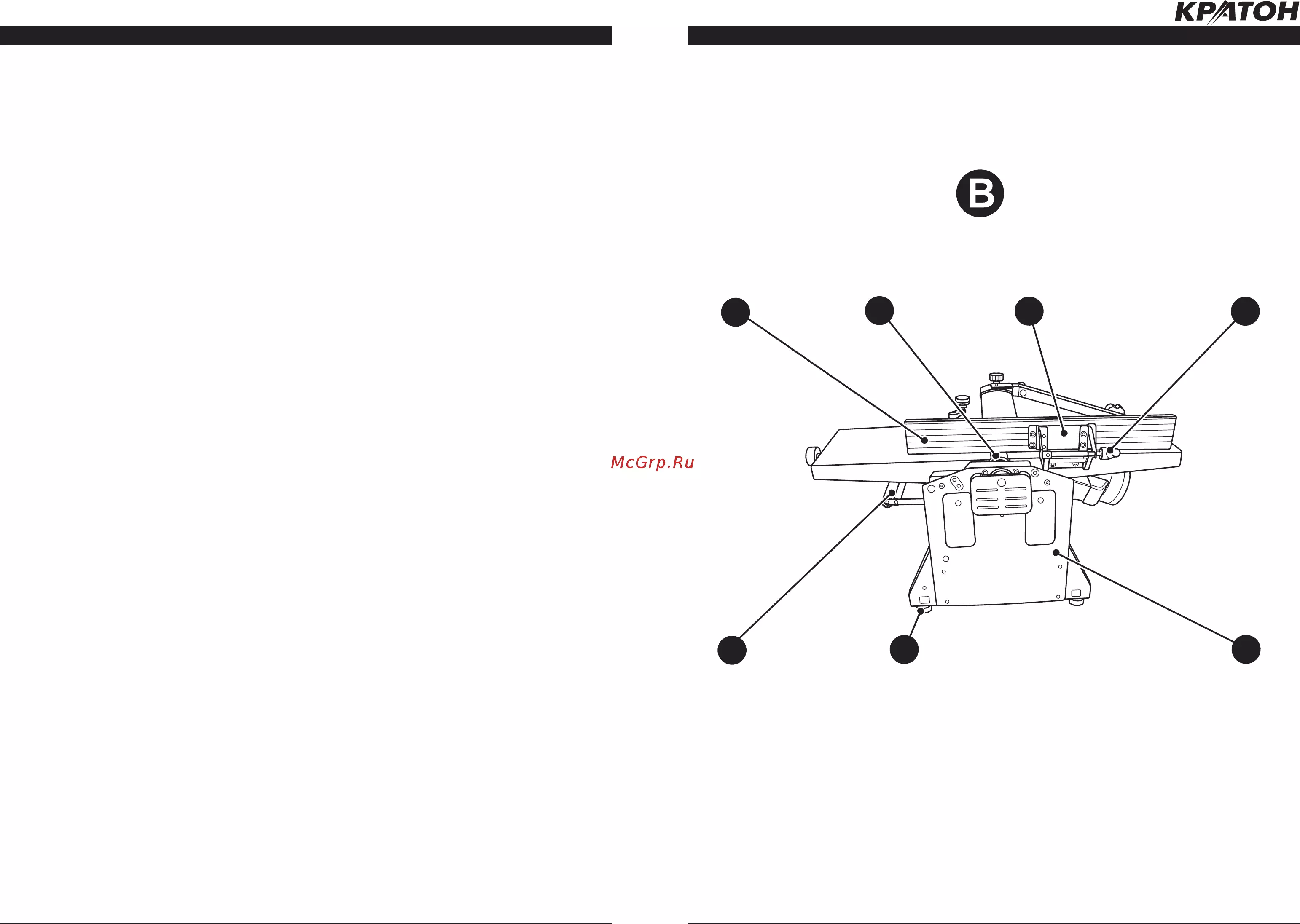

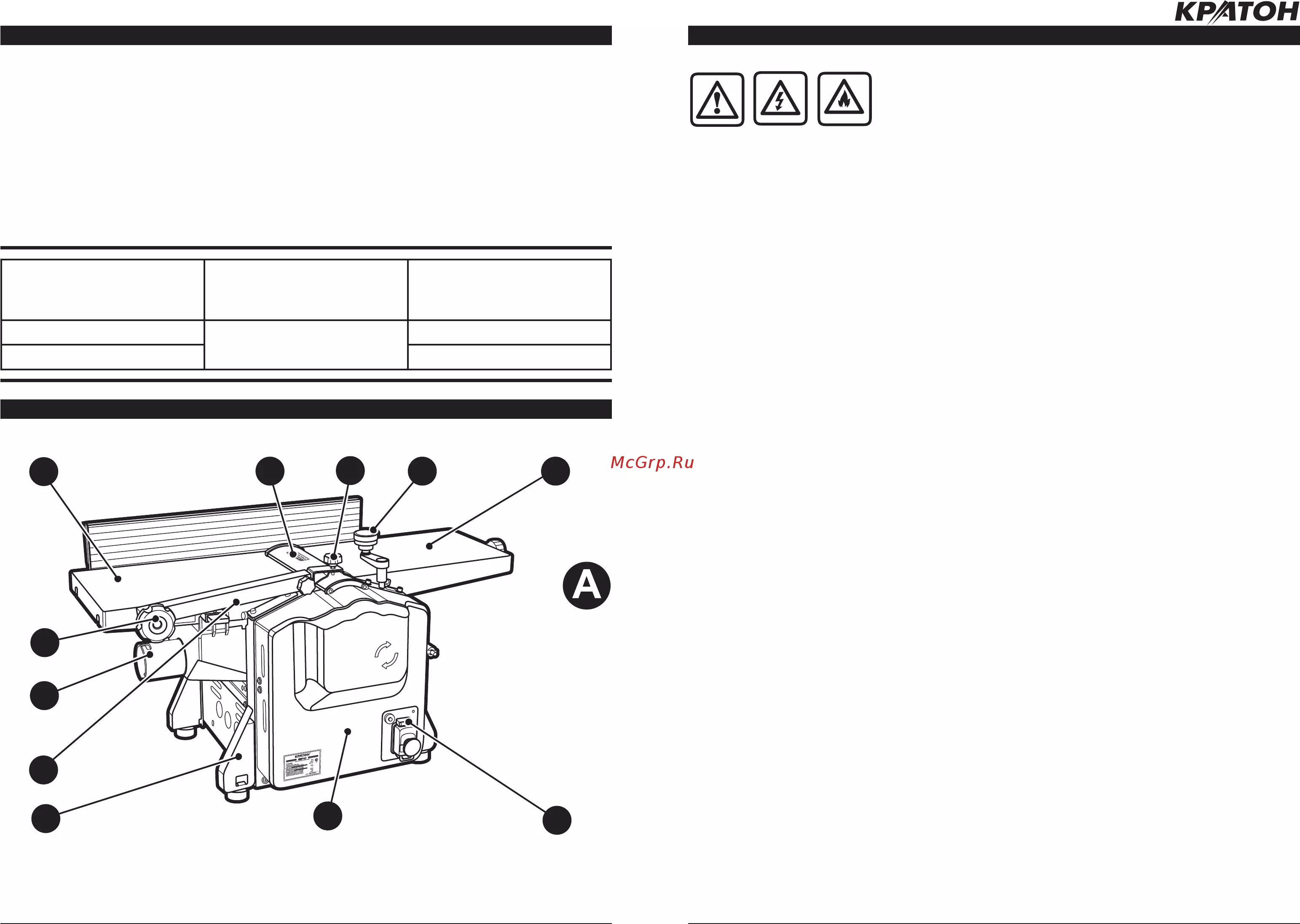

УСТРОЙСТВО СТАНКА (РИС. А /В/С/D)

7. Фиксатор

8. Рукоятка (перемещение рейсмусового

стола по высоте)

9. Стол строгальный передний

10. Коробка электровыключателей

11. Крышка

12. Ролик

13. Направляющая линейка

14. Ножевой вал

15. Поворотный кронштейн

16. Рукоятка

17. Крышка

18. Опора

www.kraton.ru

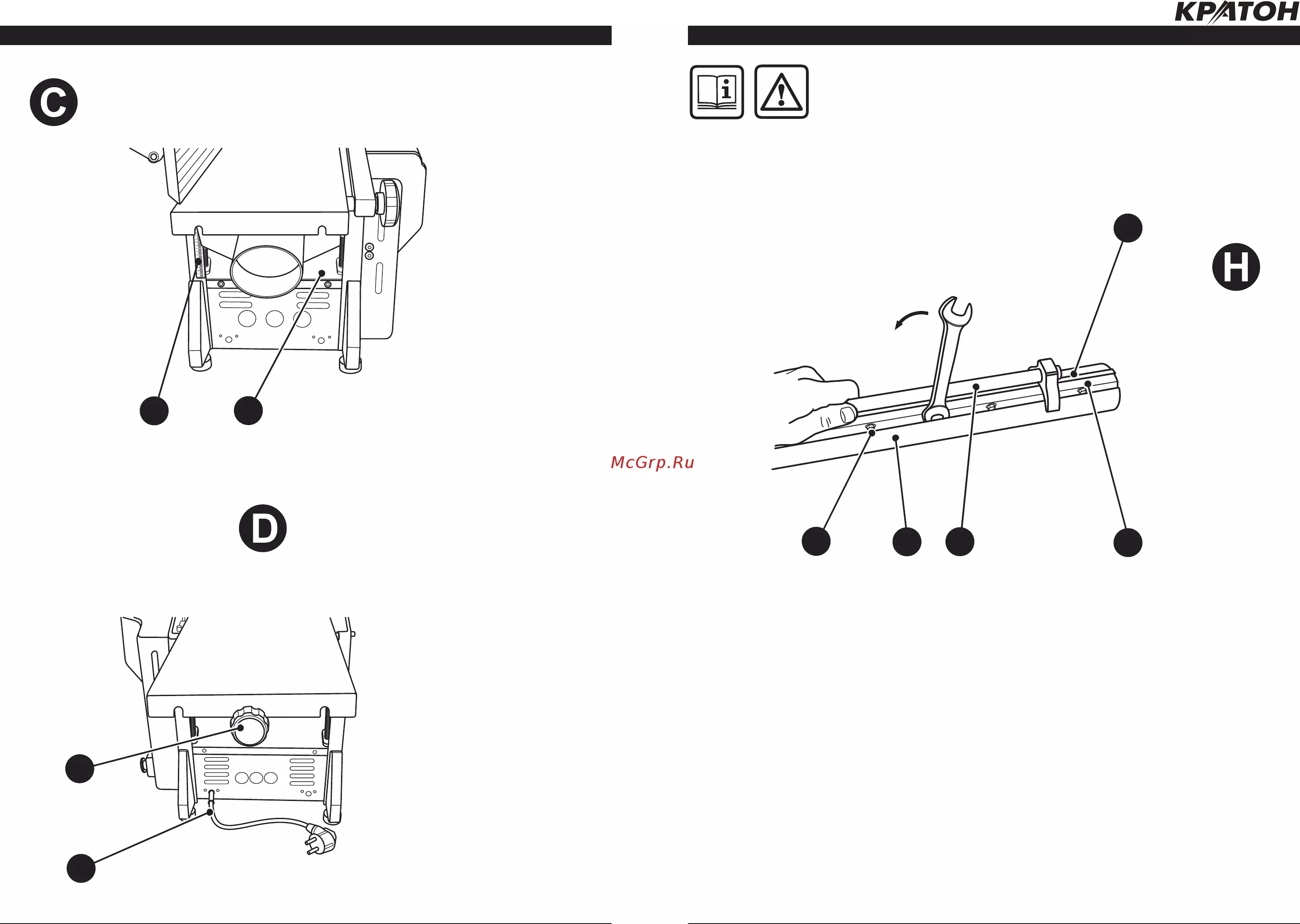

УСТАНОВКА И ЗАТОЧКА СТРОГАЛЬНЫХ НОЖЕЙ (РИС. H)

строгальных ножей 33 должны быть па-

раллельны образующей ножевого вала

14 и выступать над ней на высоту не бо

лее 1,5 мм.

• Строгальные ножи 33 на ножевом валу

14 должны быть установлены с мини-

мальной разницей радиусов вращения их

режущих кромок. Разность радиусов не

должна быть более 0,1 мм.

• Затяните болты 30 прижимной планки

32 крепления строгальных ножей 33 и

произведите регулировку положения пе

реднего строгального стола 9.

Замена и заточка строгальных ножей

• Сильная вибрация станка и ножевого

вала, появление дефектов на строганных

заготовках указывают на затупленность

строгальных ножей и возможные их по-

вреждения.

• Снимите и проверьте строгальные ножи.

В случае обнаружения дефектов, трещин,

повреждений строгальных ножей замени

те их на годные ножи.

• Для предотвращения возможного дис-

баланса ножевого вала следует произво-

дить одновременную замену всех стро

гальных ножей.

• Плоскости и пазы ножевого вала, на

которые опираются строгальные ножи,

должны быть чистыми, без выбоин и вы-

щербин.

• Затачивать строгальные ножи данного

станка рекомендуется на универсальных

заточных станках, оснащенных шлифо

вальным кругом и технологическими при-

способлениями для зажима.

• Для контроля геометрических параме-

тров режущей части строгальных ножей

после заточки следует применять универ

сальные угломеры с диапазоном измере-

ний 0

–180

или угловые шаблоны.

• Заточку строгальных ножей следует

произво

дить только по задней поверхно-

сти. Задний угол α заточки строгального

ножа зависит от твердости древесины.

Для мягких пород дерева (липа, осина,

сосна, ель) рекомендуемый задний угол

заточки должен быть α = 35

, для твердых

пород (бук, дуб, кизил) α = 45

• Режущая кромка строгального ножа по-

сле заточки должна быть прямолинейной

по всей длине, острой и не иметь завалов.

На ней не должно быть зазубрин, рисок и

трещин.

• Для снятия заусенцев после заточки

следует выполнить доводку строгальных

ножей доводочным абразивным бруском.

• Перед тем как установить на станок

ножи, их следует хорошо заточить и от-

балансировать, чтобы они имели одина-

ковую длину, ширину, толщину и массу.

Балансировку ножей производят на спе

циальном приспособлении или на балан

сировочных весах. Разность в весе ножей

допускается не более 0,5 %. Кроме того,

ножевой вал, на который крепят ножи, и

крепежные детали должны быть также от

балансированы.

• При установке строгальных ножей на

ножевой вал 14 необходимо следить за

тем, чтобы они плотно прилегали опорной

и передней поверхностями к плоскостям

прижимных планок 32 и пазам ножевого

вала 14.

• Подтягивают строгальные ножи 33 бол-

тами 30 поочередно, начиная от середи

ны ножевого вала 14 к краям.
