УСТРОЙСТВО СТАНКА (РИС. А /В/С/D)
21. Кабель электропита-
ния с вилкой
22. Рукоятка
перемещения переднего
строгального стола
—
регулирование глубины
строгания
21
22
2019
19. Линейка
20. Рейсмусовый стол
23

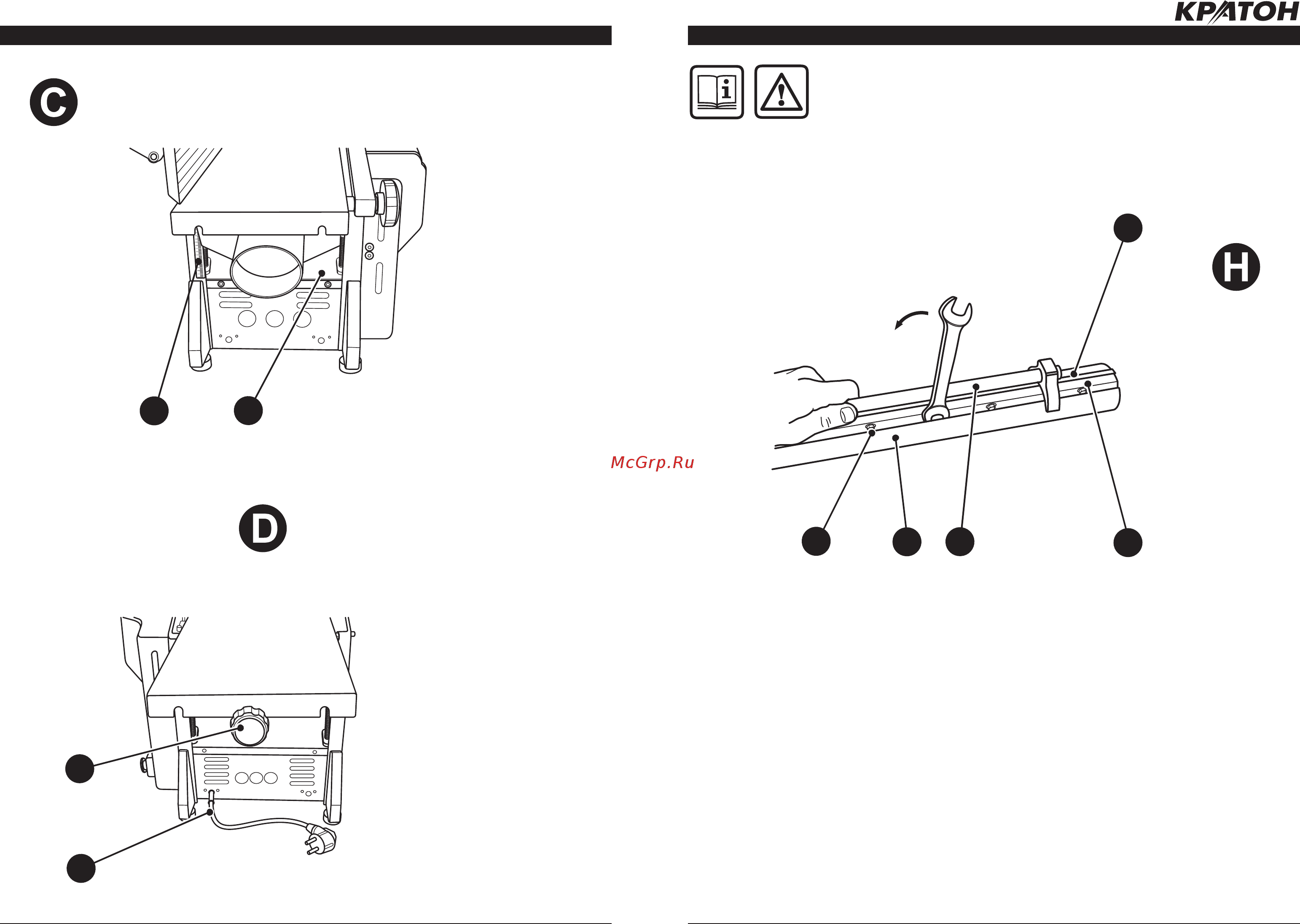

УСТАНОВКА И ЗАТОЧКА СТРОГАЛЬНЫХ НОЖЕЙ (РИС. H)
Перед снятием или заменой строгальных ножей, сборкой
или наладкой, обязательно отключите станок от пита
-
ющей сети. Регулярно проверяйте, чтобы строгальные
ножи были заточенными, без дефектов или повреждений.
Рейсмусование или строгание на станке с затупленными или неотрегули-
рованными ножами может привести к травме. Во избежание травм все дей
-
ствия со строгальными ножами выполняйте в защитных перчатках.
14. Вал ножевой
30. Болт
31. Приспособление для установки стро-
гальных ножей
32. Планка прижимная
33. Строгальный нож
Установка и регулировка строгальных
ножей.
• Для установки или замены строгальных
ножей 33 необходимо максимально уве
-
личить зазор между передним и задним
строгальными столами 9 и 5. Для этого
вращайте рукоятку 22, тем самым откро
-
ется доступ к строгальным ножам 33, за-
крепленным на ножевом валу 14 (см. рис.
H).
• Ослабьте болты 30 прижимной планки
32 крепления строгальных ножей 33 на
ножевом валу 14. Снимите строгальные
ножи 33 и проверьте их на отсутствие тре-
щин и повреждений. Установите на место
заточенные строгальные ножи 33.
• При помощи приспособления для уста-
новки строгальных ножей 31, выставите
и отрегулируйте с помощью винтов (поз.
69, см. схему сборки) и шестигранного
ключа поочередно все строгальные ножи
33. После регулировки режущие кромки
30
14
31
33
32
