ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК
Установка и натяжение пильной ленты
• ВНИМАНИЕ! Выключите станок кнопкой
остановки 4 (см. рис. А) и отсоедините
вилку шнура электропитания 27 от розет
-
ки электросети.
• ОСТОРОЖНО! Будьте внимательны и
помните, что зубья пильной ленты 14 (см.
рис. D) очень острые и при неправильном
обращении с ней могут причинить Вам
травму.
Перед началом операции по уста-
новке пильной ленты наденьте на руки за
-
щитные перчатки.
• Снимите с рабочего стола 16 попереч-
ный упор 15. Ослабьте зажим механизма
наклона,
и, используя рукоятку 22 (см.
рис. А и В)
, приведите рабочий стол 16 в
строго горизонтальное положение.
• Используя рукоятку 22, полностью затя-
ните зажим механизма наклона рабочего
стола 16. Ослабьте контргайку и с помо
-
щью отвертки путем вращения опоры ре
-
гулируемой 30 обеспечьте устойчивое по
-
ложение рабочего стола 16 в его задней
части (см. рис. С). Затяните контргайку
опоры регулируемой 30.
• Отверните рукоятки 10 и 17 (см. рис. А) и
откройте крышки 2 и 8, тем самым откро
-
ется доступ к натяжному узлу 26 и приво-
дному узлу 28 (см. рис. B).
• Ослабьте фиксатор 12 (см. рис. А) и,
вращая колесо рифленое 11, приведите
верхний регулирующий узел 13 в нижнее
положение. Затяните фиксатор 12.
• Ослабьте соединение и снимите крепеж-
ные изделия 42 (см. рис. D), с помощью
которых на натяжном узле 26 смонтиро
-
ван защитный кожух 7. Демонтируйте за
-
щитный кожух 7.
• Открутите винты 49 и снимите защитную
крышку 34 (см. рис. F).
• Ослабьте винт (поз. 16, см. схему сбор-
ки) и,
вращая рукоятку 9 механизма на-
тяжения 31 (см. рис. C), ослабьте натя-
жение пильной ленты 14, так чтобы ее
можно было снять с
натяжного и приво-
дного шкивов 32 и 38.
• Ослабьте фиксатор 12 (см. рис. А) и,
вращая колесо рифленое 11, приведите
верхний регулирующий узел 13 в верхнее
положение. Затяните фиксатор 12.
• Ослабьте винты 37 (см. рис. С), с помо-
щью которых к рабочему столу 16 крепит
-
ся линейка 35 с продол
ьным упором 6.
• Демонтируйте линейку 35 с продольным
упором 6.
• Снимите с натяжного и приводного шки-
вов 32 и 38
пильную ленту 14 и выведите
ее:
— с левой стороны, через щель между си-
ловой балкой 3 и кронштейном, соединя-
ющим натяжной узел 26 и приводной узел
28 (далее в этом разделе «щель»):
— с правой стороны, через паз 43 (см.
рис. Е) на рабочем столе 16.
• С помощью щетки и чистого обтирочного
материала очистите резиновые обода на-
тяжного и приводного шкивов 32 и 38 от
древесной стружечной пыли и древесной
смолы.
• Возьмите новую сертифицированную
ленту с соответствующими размерами,
протяните ее через щель и паз 43 и далее
наденьте ее на обода натяжного и приво
-
дного шкивов 32 и 38. При этом соблю
-
дайте правильное направление режущих
зубьев пильной ленты в соответствии
с нормами (см. рис. D). После монтажа
пильная лента 14 должна находиться в
контакте с щеточным очистным устрой-
ством 39 (см. рис. С).
• Ослабьте контргайку и выверните винт
25 механизма перекоса 33 (см. рис. В и
С).
• Вращая рукоятку 9, с помощью механиз-
ма 31 произведите натяжение пильной
ленты 14 и затяните винт (поз. 16, см.
схему сборки).
• ПОМНИТЕ! Чрезмерное натяжение
пильной ленты 14 может привести к ее
обрыву, а недостаточное натяжение к
проскальзыванию на натяжном и приво-
дном шкивах 32 и 38.
• Вращением винта 25 механизма переко-
са 33 отрегулируйте положение натяжного
19
42
14
7
2
30
8
31
32 33
7
34
35
36
37
38
39
ПОДГОТОВКА К РАБОТЕ И ПРОБНЫЙ ПУСК
2. Крышка приводного
узла
7. Защитный кожух
8. Крышка натяжного
узла
30. Опора регулируемая
31. Механизм натяжения
32. Шкив натяжной
33. Механизм перекоса
34. Защитная крышка
35. Линейка
36. Нижний
регулирующий узел
37. Винт
38. Шкив приводной
39. Щеточное очистное
устройство
40. Ремень
поликлиновой
41. Шкив ведущий
двухступенчатый
40
41
7. Защитный кожух
14. Пильная лента
42. Крепежные изделия (винт,
шайба, гайка)

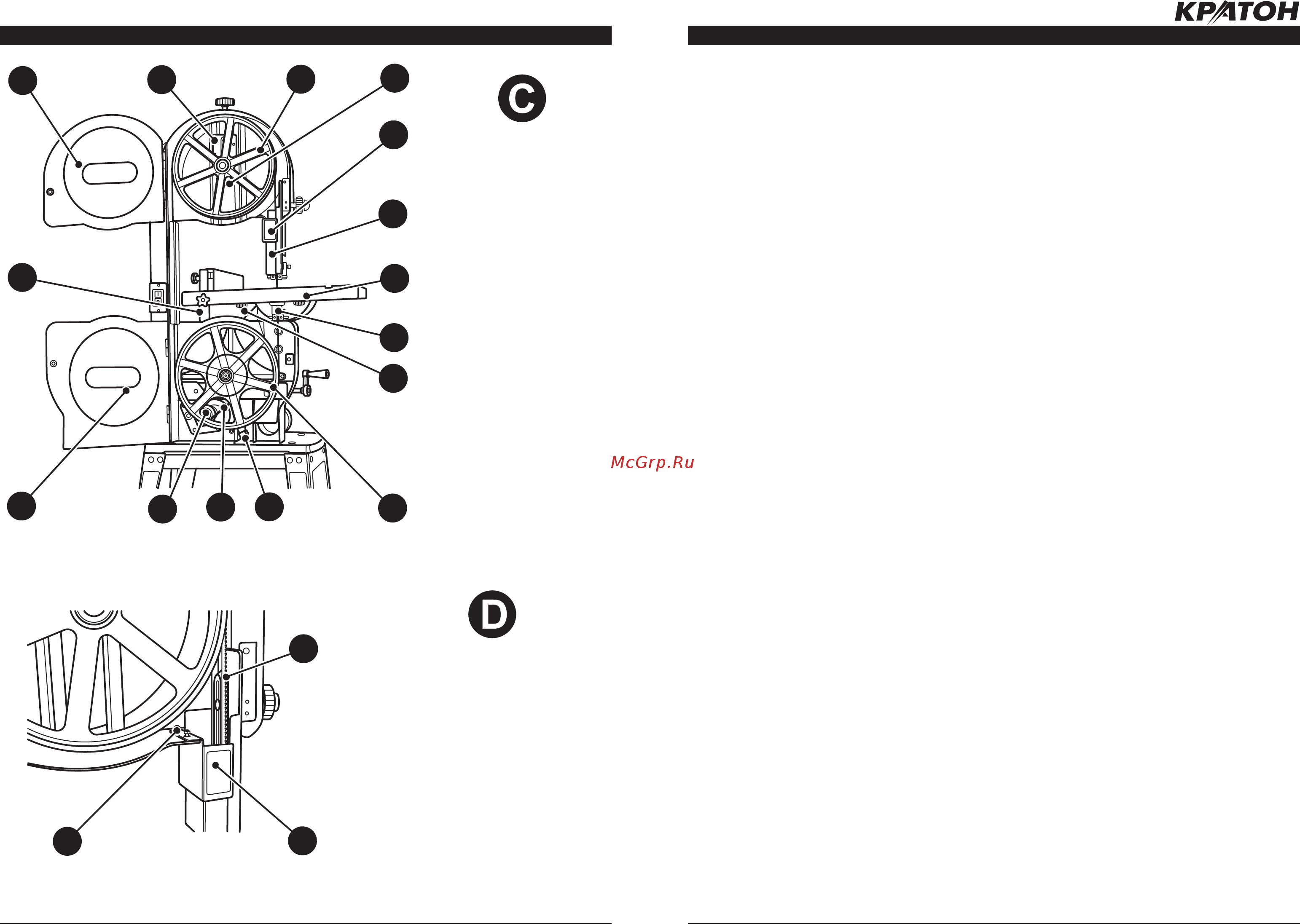

Рисунок C — подготовка станка к установке пильной ленты.
Рисунок D — демонтаж защитного кожуха.
