ПОДГОТОВКА К РАБОТЕ
www.kraton.ru

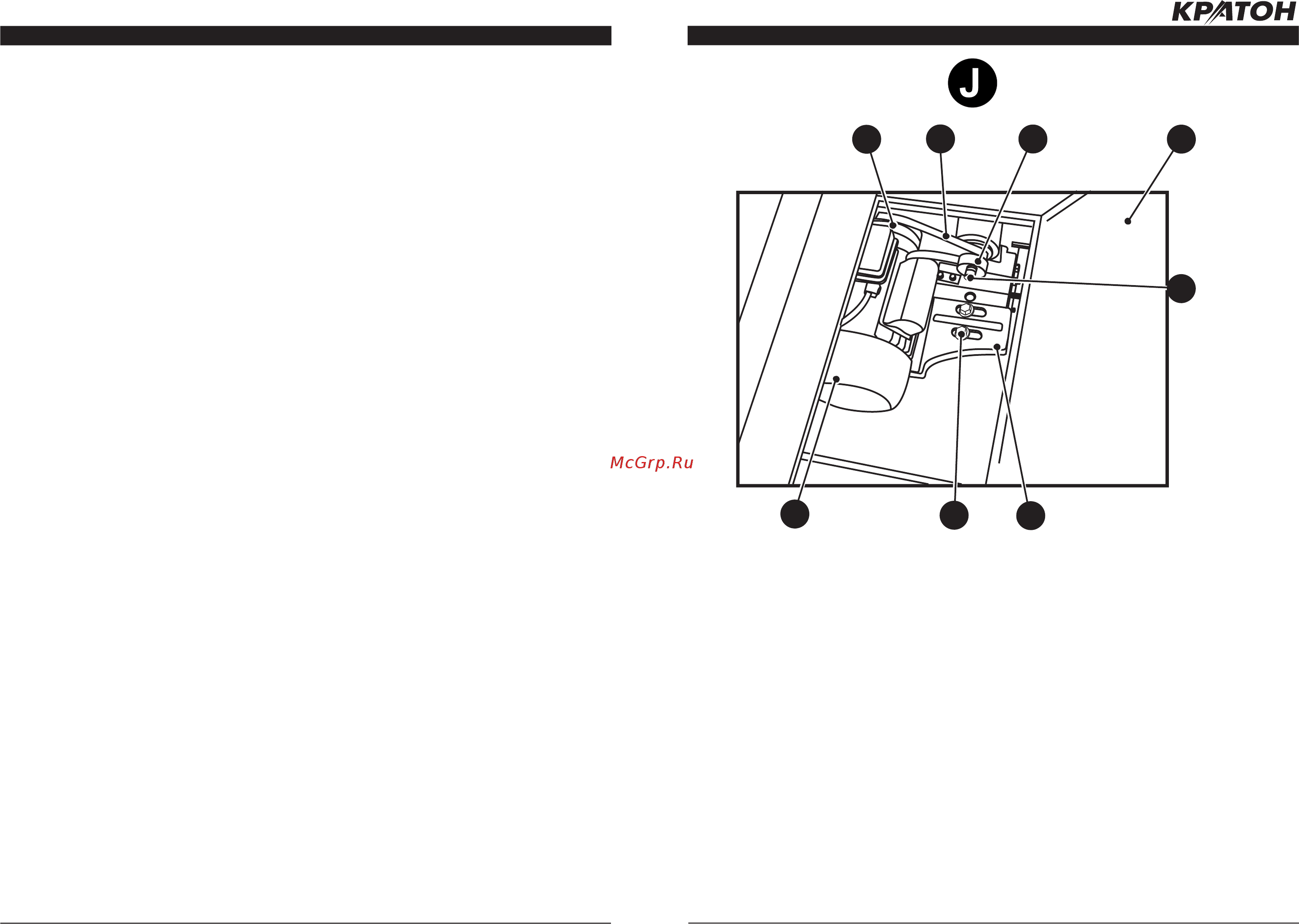

Рисунок J
—
регулирование частоты вращения шпинделя станка.
57
64
65
55. Шпиндель
57. Электродвигатель
65. Площадка электродвигателя
66. Шкив шпинделя
67. Ремень
68. Шкив электродвигателя
55
68
67
66
43
ПОДГОТОВКА К РАБОТЕ
—
на подвижный стол
10 установ
ите и за-
креп
ите ось 8, поп
еречный упор 18, фик-
сатор
17 и эксцентриковый зажим 2;
— при фрезеровании узких заготовок на
рабочий стол 26 установите к
ронштейн 13
с упорами 6.
• ВНИМА
НИЕ!
Все сборочные, регули-
ровочны
е и настроечные операции на
данном станке дол
жен выполнять поль-
зователь имеющий
соответствующую вы-
полняемой работе
квалификаци
ю и
опыт
настройки и регулирования фрезерного
деревообрабатывающего оборудования.
Установка
фрезы
•
Подберите
тип фрезы в соответствии с
характеро
м выполняемой работы. Уста-
н
овите фрезу 58 (см. рис. F и H) на шпин-
дель 55. Далее установите необходимое
количество регулировочных шайб 53 и
удерживая шпиндель 55 гаечным ключом
за его лыски, другим ключом надежно за-
тяните гайку 54.
Регулирование частоты вращения
шпинделя и регулирование положе-
ния направляющих планок
•
Разблокируйте замок 42 и откройте
крышку 43 (см. рис. Е). Определите не-
обходимую частоту вращения шпинделя
для предстоящей обработки деревянной
заготовки.
•
Ослабьте болты 64 и сдвиньт
е площад-
ку 65 с электродвигателем 57
,
так чтобы
ослабло натяжение ремня 67 (см. рис.
J)
.
•
Верхнее положение ремня 67 на шкива
х
68 и 66 соответствует частоте вращения
шпинделя n= 8300 мин
-1
, нижнее поло-
жение
соответствует частоте вращения
шпинделя n= 5800 мин
-1
.
Установите ре-
мень 67
в необходимое положение
, про-
изведите его натяжение и затяните болты
64.
ПОМНИТЕ!
Чрезмерное натяжение
ускоряет износ ремней ременной пере-
дачи.
•
Для удаления стружки из зоны работы
режущего инструмента предусмотрено
подсоединение станка к устройству для
сбора стружки и древесной пыли. Патру-
бок пылесборника 44 (см. рис. Е) необхо-
димо подсоединить к устройству для сбо-
ра стружки и древесной пыли.
•
Поместите заготовку на рабочий стол
26. Проверьте плавность движения и
равномерность прилегания заготовки к
передней направляющей планке 28 и ра-
бочему столу 26.
•
Проверьте правильность настройки
станка на фрезерование и правиль-
ность установки прижимных и защитных
устройств. Прижим 5 (см. рис. C) должен
быть настроен таким образом, чтобы за-
готовка была плотно прижата к рабочему
столу 26, но в тоже время прижим не ме-
шал продвижению заготовки. Защитная
пластина 7 должна быть настроена таким
образом, чтобы заготовка была плотно
прижата к направляющим планкам 28 и
27, но в тоже время не мешала продвиже-
нию заготовки. При выполнении фрезер-
ной операции с применением подвижного
стола 10 заготовку на подвижном столе
следует закрепить с помощью эксцентри-
кового зажима 2.
• ВНИМАНИЕ!
При фрезеровании загото-
вок длиной более 1000 мм следует уста-
новить роликовые опоры
с обеих сторон
рабочего стола.
Пр
оверка работы станка и пробный
пуск
•
ВНИМАНИЕ! Перед пробным включе-
нием станка убедиться, что на рабочем
столе все узлы и механизмы надежно
закреплены, нет посторонних пред-
метов, и ничего не мешает вращению
шпинделя и фрезы.
•
Подключите вилку кабеля электропита-
ния 32 к розетке электрической питающей
линии с заземляющим проводом (220 В,
50 Гц). Для защиты э
лектрооборудования
станка и электропроводки от перегрузок
