www.kraton.ru

УСТРОЙСТВО УШМ

2. Защитный кожух

3. Рукоятка дополнительная

6. Заглушка (2 шт.)

7. Абразивный отрезной круг

8. Редуктор

9. Кнопка стопорения шпинделя

10. Продувочные отверстия

11. Корпус

12. Клавиша

13. Кабель электропитания с вилкой

14. Рукоятка поворотная

15. Выключатель

16. Блокировочная кнопка выключателя

17. Вентиляционные отверстия

18. Крышка щеточного узла (2 шт.)

19. Резьбовое отверстие

(3 шт.)

21. Фланец зажимной

22. Фланец опорный

23. Шпиндель

24. Корпус подшипника

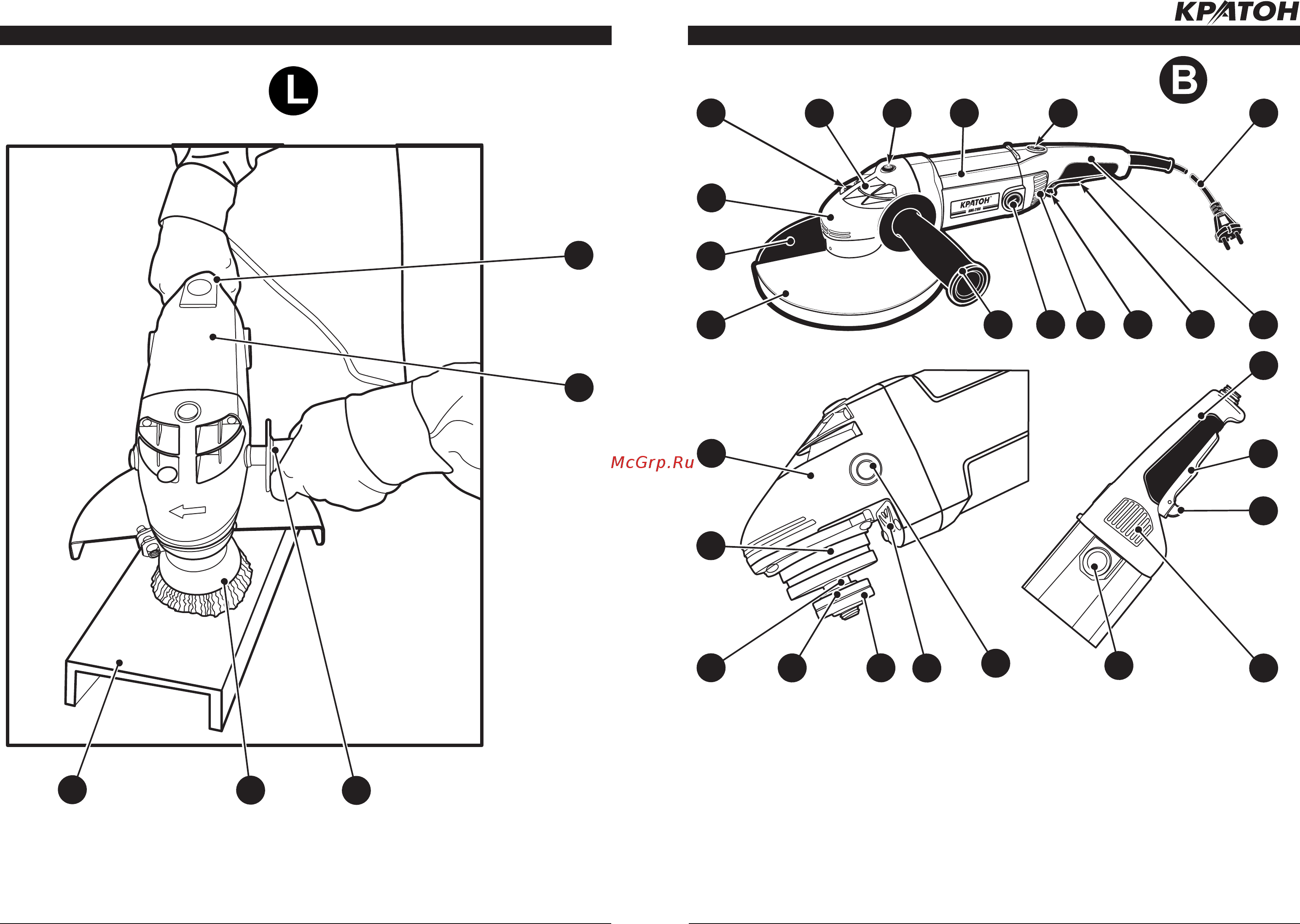

Рисунок B — общий вид УШМ.

РАБОТА С УШМ

Рисунок L — пример очистки заготовки с помощью чашечной щетки и УШМ.

1. Угловая шлифовальная машина

3. Рукоятка дополнительная

14. Рукоятка поворотная

30. Щетка чашечная

35. Заготовка металлическая
