УСТРОЙСТВО УШМ
25
РАБОТА С УШМ

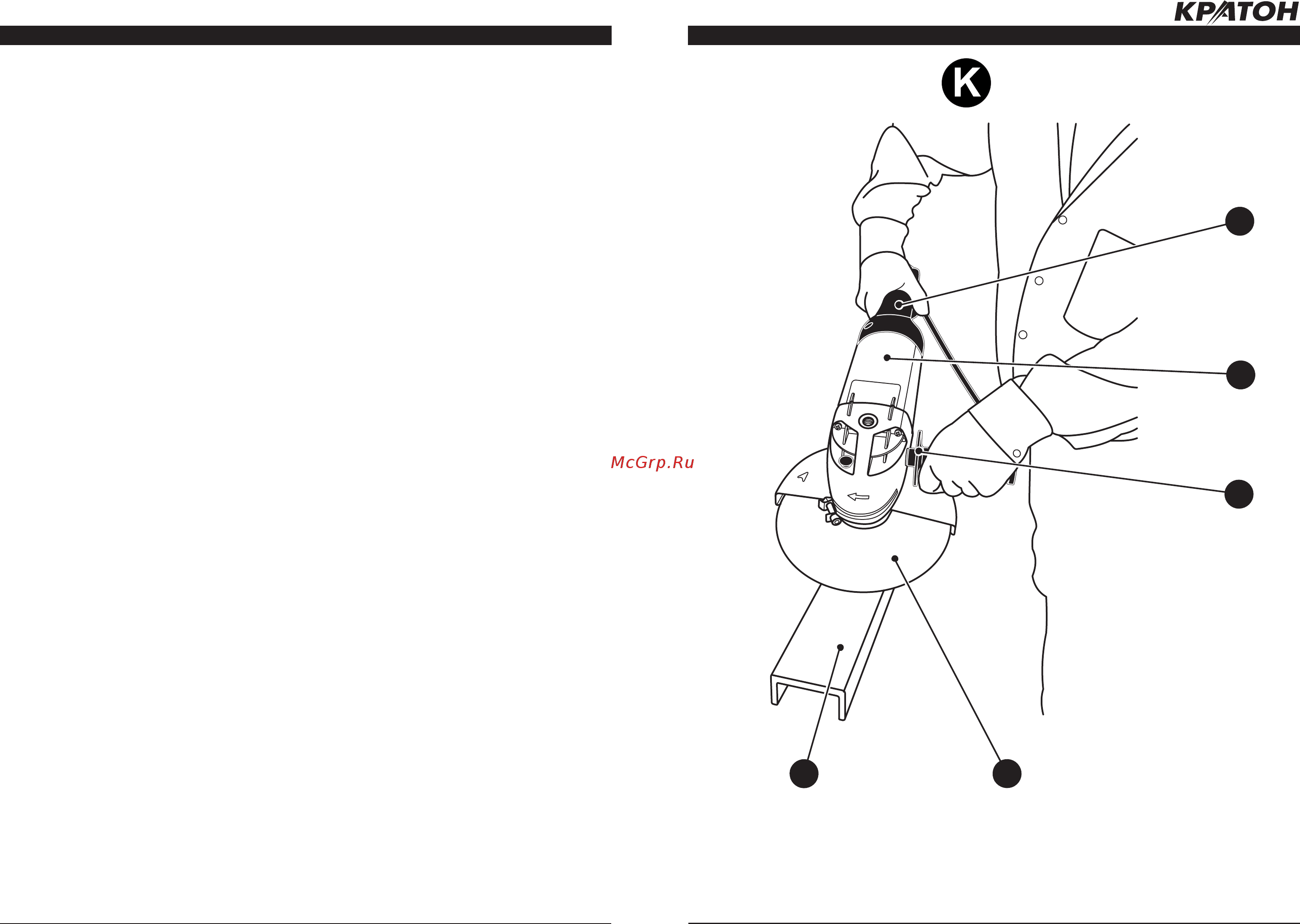

Рисунок K — пример шлифования заготовки с помощью УШМ.
28
1
14
34
3
1. Угловая шлифовальная машина
3. Рукоятка дополнительная
14. Рукоятка поворотная
28. Абразивный шлифовальный круг
34. Заготовка металлическая
Устройство и принцип работы УШМ
Общий вид УШМ показан на рисунке B,
ее подробное устройство приведено на
схеме сборки (
см. приложение Б).
УШМ состоит из следующих основных
узлов: редуктор 8, корпус 11, поворотная
рукоятка 14 и кожух защитный 2
со-
бранных в единый механизм.
При работе УШМ удерживают за пово-
ротную рукоятку 14 и рукоятку дополни-
тельную 3. В зависимости от характера
выполняемых работ рукоятка дополни
-
тельная 3 может устанавливаться в трех
положениях: с левой и правой сторон
редуктора 8 и в вертикальном положе
-
нии. Для осуществления возможности
установки рукоятки дополнительной 3 в
выбранное положение на ней предусмо-
трена резьбовая шпилька, а в редукторе
8 имеются три резьбовых отверстия 19.
Неиспользуемые резьбовые отверстия
19 закрыты заглушками 6. Кожух защит-
ный 2 устанавливается на фланец кор
-
пуса подшипника 24. Кожух защитный 2
относительно оси вращения абразивного
отрезного круга 7 может вручную пово
-
рачиваться на необходимый угол вправо
или влево с фиксацией в промежуточных
положениях. Кожух защитный 2 предна
-
значен для защиты работника от трав-
мирования осколками в случае поломки
абразивного круга.
В корпусе 11 смонтирован (см. рис. В и
схему сборки) коллекторный электродви-
гатель, подвод электроэнергии к которому
осуществляется с помощью кабеля элек
-
тропитания с вилкой 13.
Стопорение шпинделя 22, перед за-
тягиванием зажимного фланца 21 при
установке абразивного круга, дисковой
или чашечной щетки, осуществляется при
помощи кнопки 9.
В зависимости от вида
выполняемых работ поворотная рукоятка
14 может быть установлена в удобное по
-
ложение. Фиксация поворотной рукоятки
14 в выбранном положении осуществля
-
ется с помощью клавиши 12. Щеточные
узлы двух сторон) электродвигателя
УШМ закрыты крышками 18.
При работе УШМ воздух помещения при
помощи крыльчатки (см. схему сборки)
всасывается в вентиляционные отверстия
17, что обеспечивает принудительное
охлаждение электродвигателя. Далее,
воздух с большой скоростью выходит в
продувочные отверстия 10 расположен
-
ные в верхней и нижней части редуктора
8, что обеспечивает обдув рабочей зоны
в месте резания заготовки абразивным
кругом.
Блокировочная кнопка 16 предназначе-
на для фиксирования выключателя 14 во
включенном положении, что использует
-
ся при длительной и непрерывной рабо-
те
УШМ. Выключатель 14 предназначен
для включения и выключения УШМ. По-
сле включения УШМ в работу с помощью
выключателя 14, вал электродвигателя
начинает вращаться
, и крутящий момент
от него через редуктор 8 передается на
шпиндель
23. На шпинделе 23 в зависи-
мости от характера выполняемой работы
(резание, шлифование, очистка) с помо
-
щью опорного фланца 22 и зажимного
фланца 21 могут быть закреплены абра
-
зивные круги (отрезной, шлифовальный,
лепестковый), дисковая щетка. При вы-
полнении зачистных работ на резьбовую
шейку шпинделя 23 может быть наверну
-
та чашечная щетка.
Процесс резания заготовки осущест-
вляется абразивными зернами вращаю-
щегося отрезного круга
7. Подача УШМ
необходимая для отрезки заготовки осу-
ществляется вручную за счет усилия ра
-
ботника (пользователя).
Процесс шлифования поверхности за-
готовки осуществляется абразив
ными
зернами вращающегося шлифовального
круга
. Подача УШМ прижим) шлифо-
вального круга по поверхности заготовки
осуществляется вручную за счет усилия
пользователя
.
Очистка поверхностей конструкций от
