ПОДГОТОВКА УШМ К РАБОТЕ

8. Редуктор

21. Фланец зажимной

28. Абразивный шлифо-

вальный круг

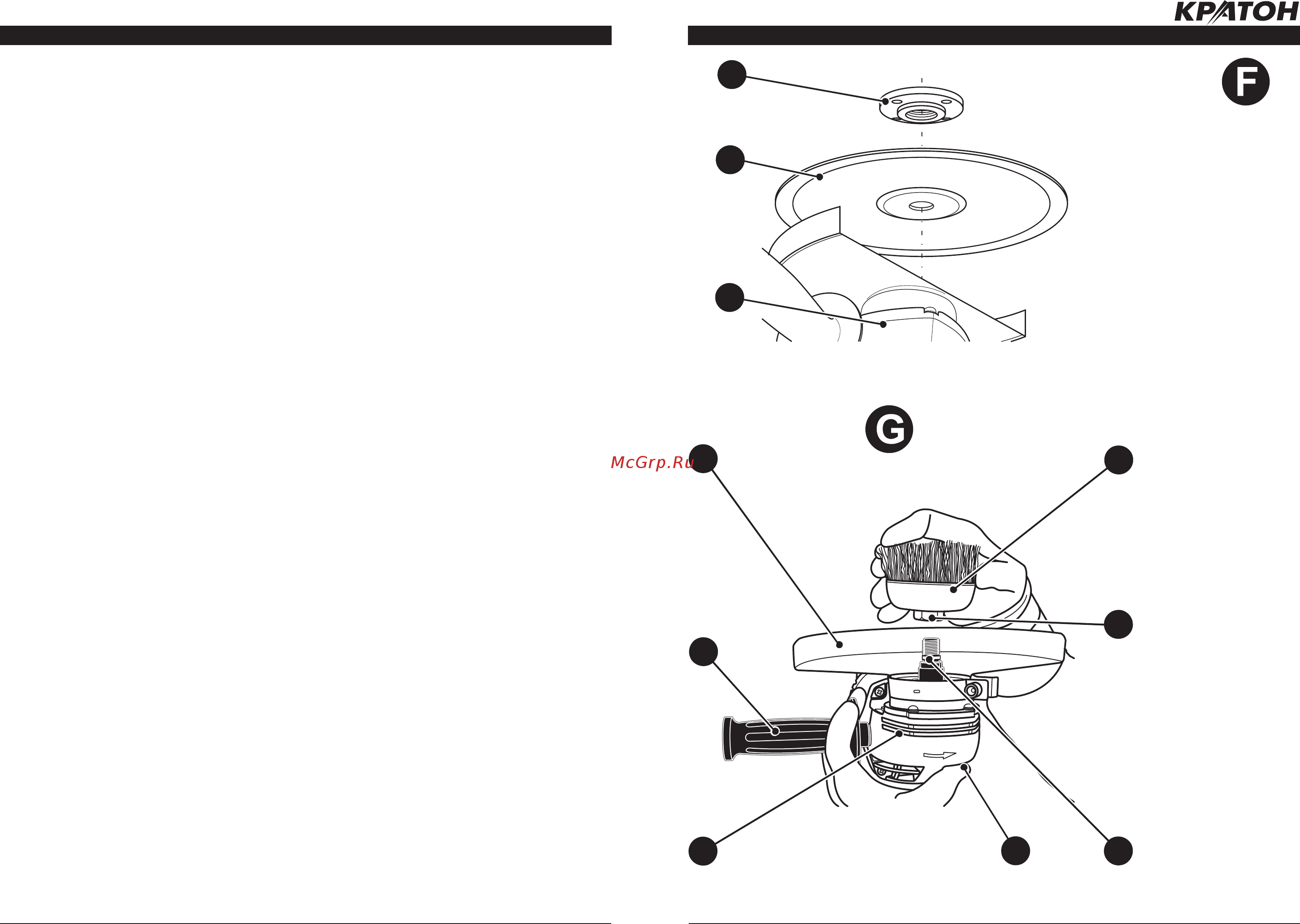

Рисунок F — установка и крепление абразивного шлифовального круга.

ПОДГОТОВКА УШМ К РАБОТЕ

www.kraton.ru

на резьбовую шейку шпинделя 23. При

наворачивании резьбового фланца 29

чашечной щетки

30 на резьбовую шейку

шпинделя 23 пальцем нажмите на кнопку

стопорения 9 (см. рис. B и G) и удержи-

вайте ее.

• ВНИМАНИЕ! Наденьте защитные

перчатки, чтобы не поранить руки об

острые концы проволочек чашечной

щетки.

Установка поворотной рукоятки в не

обходимую рабочую по

зицию

• Установите поворотную рукоятку 14 в

удобное для Вас положение (см. рис. H).

Поворотная рукоятка 14 может иметь три

фиксированных рабочих позиции. Пово

ротную рукоятку 14 можно повернуть на

90 градусов в любую сторону относитель

но положения показанного на рисунке В.

Для выполнения этой операции произве-

дите следующие действия

— возьмите УШМ за корпус 11 (или за до-

полнительную рукоятку 3);

— удерживая УШМ, нажмите клавишу 12

(см. рис.

H) и установите поворотную ру-

коятку

14 в необходимое положение;

— отпустите клавишу 12, при этом пово

ротная рукоятка 14 зафиксируется в вы-

бранном положении.

Проверка работы УШМ

• Удалите посторонних лиц из рабочей

зоны.

• Наденьте защитную маску и спецодежду,

возьмите левой рукой УШМ за дополни

тельную рукоятку 3 (см. рис. В)

. Вставьте

вилку кабеля электропитания 13 в розетку

электрической питающей сети (220 В,

Гц).

• Возьмите УШМ за поворотную рукоят-

ку

14 и плавно нажмите на выключатель

15 (см. рис. B). Электродвигатель УШМ

включится, и абразивный круг начнет вра-

щаться с большой скоростью.

• Надежно удерживайте работающую

УШМ за дополнительную рукоятку 3 и

поворотную рукоятку 14 в течение одной

минуты.

• Выключатель 15 при необходимости

продолжительной работы машины может

фиксироваться во включенном состоя-

нии с помощью блокировочной кнопки 16.

Для того чтобы включить УШМ для дли

тельной работы, нажмите выключатель

15 и после этого указательным пальцем

продвиньте вперед блокировочную кнопку

16.

• Если выключатель 15 был зафиксиро-

ван для продолжительной работы, то от

ключение УШМ производится путем его

повторного нажатия.

• При работе УШМ не должно быть силь-

ной вибрации, повышенных шумов, сту

ков, дыма или запаха горящей изоляции.

• ВНИМАНИЕ! Не нажимайте на кнопку

стопорения 9 при включенной и рабо-

тающей УШМ! Это может привести к

поломке редуктора, мгновенной отда

че и Вашей травме.

• ВНИМАНИЕ! По окончании проверки

работы УШМ, выключите с помощью вы-

ключателя 15 и отсоедините вилку кабеля

электропитания 13 от розетки электросе

ти.

• Осмотрите УШМ, абразивный круг или

щетку. Абразивный круг (щетка) должен

быть надежно закреплен на шпинделе

УШМ, на нем не должно быть трещин и

повреждений. Если осмотр УШМ и абра

зивного круга (щетки) показал их нор-

мальное техническое состояние, то мож-

но приступать к работе с ней.

2. Защитный кожух

3. Рукоятка дополни

тельная

8. Редуктор

9. Кнопка стопорения

шпинделя

23. Шпиндель

29. Фланец резьбовой

30. Щетка чашечная

Рисунок G — установка и крепление чашечной щетки.
