ПОДГОТОВКА УШМ К РАБОТЕ
Общие указания
После транспортирования УШМ при от-
рицательной температуре окружающего
воздуха, необходимо выдержать ее при
температуре +25
0
С не менее двух ча-
сов до первого включения. В противном
случае УШМ может выйти из строя при
включении, из-за влаги, сконденсировав-
шейся на деталях электродвигателя и ее
электрооборудовании.
Распаковка и сборка УШМ. Подготовка
рабочего места
Откройте коробку, в которую упакована
УШМ и комплектующие детали. Проверь-
те комплектность УШМ и отсутствие ви
-
димых механических повреждений.
На период транспортирования с УШМ
сняты некоторые детали (рукоятка, за-
щитный кожух). Установите их в следую-
щей последовательности:
— вверните резьбовую шпильку дополни-
тельной рукоятки 3 в одно из резьбовых
отверстий 19 на редукторе 8 (см. рис. В);
возьмите защитный кожух 2 (см. рис. А,
В, С и табл. 2) и с помощью шестигранно
-
го ключа 5 ослабьте соединение винта 26
с гайкой квадратной 27;
ослабьте соединен
ие винта 26 с гай-
кой квадратной 27, так чтобы посадочное
20
www.kraton.ru
21
ПОДГОТОВКА УШМ К РАБОТЕ
кольцо защитного кожуха 2 с небольшим
зазором садилось на фланец корпуса
подшипника 2
4;
поверните УШМ шпинделем 23 вверх
(см. рис. С) и
установите защитный кожух
2 на фланец корпуса подшипника 24. При
этом совместите выступы на посадочном
кольце защитного кожуха 2 с пазом на
фланце корпуса подшипника 24;
установите защитный кожух 2 в поло-
жение, соответствующее характеру работ,
закрытой частью к себе;
— с помощью шестигранного ключа 5 на-
дежно затяните соединение винта 26 с
гайкой квадратной 27;
— проверьте надежность установки до-
полнительной рукоятки 3 и защитного ко
-
жуха 2 (см. рис. B и C).
Подготовьте стол с тисками или рабочее
место для выполнения операций реза-
ния, шлифования или очистки деталей,
материалов, конструкций и т.д. Работу с
УШМ рекомендуется производить в
поме-
щении
, оборудованном системой приточ-
но-вытяжной вентиляции и снабженном
общим освещением.
Зона вокруг рабочего места должна быть
необходимой и достаточной для обеспе-
чения безопасной работы, эффективного
технического обслуживания и контроля
рабочего процесса.
Для защиты электрооборудования УШМ
и электропроводки от перегрузок, на
электрическом распределительном щите
подключения данной линии необходимо
применять плавкие предохранители или
автоматические выключатели на 20 А. На
-
пряжение и частота тока в электрической
питающей линии должно соответствовать
техническим характеристикам
УШМ.
Установка и крепление различных ти
-
пов абразивных кругов и дисковой
щетки
Установку (замену) абразивного отрез-
ного круга 7 или дисковой щетки выполня-
ют в следующей последовательности:
установите опорный фланец 22, со-
вместив при этом прямоугольную выбор-
ку на его ступице с лысками 25 шпинделя
23 (см. рис. C и D);
установите абразивный отрезной круг
7 (см. рис. E) на посадочный буртик опор
-
ного фланца 22;
на резьбовую шейку
шпинделя 23 от
руки заверните зажимной фланец 21 его
посадочным буртиком вверх (см. рис. E);
при установке абразивного шлифо-
вального круга 28 (см. рис. F) необходимо
его повернуть выпуклой (выступающей)
центральной частью к посадочному бур
-
тику опорного фланца 22 (см. рис. E), и
завернуть зажимной фланец 21 его поса
-
дочным буртиком вниз (см. рис. F);
— далее удерживая УШМ, нажмите паль
-
цем на кнопку стопорения 9 (см. рис. B);
возьмите рожковый ключ 4 (см. рис. А и
табл. 2
) и вставьте его штифтами в отвер-
стия зажимного фланца 21;
— проверните с помощью рожкового клю-
ча 4 шпиндель 23 до того момента, как он
застопорится. Удерживая кнопку стопоре-
ния 9, с помощью рожкового ключа 4 на
-
дежно затяните зажимной фланец 21;
установка (замена) дисковой щетки
выполняется в такой же последователь-
ности;
наденьте на руки защитные перчатки и,
проворачивая абразивный круг, проверь-
те легкость вращения зубчатых колес ре
-
дуктора и общее техническое состояние
УШМ.
• ВНИМАНИЕ! Не устанавливайте абра-
зивные круги, имеющие максималь-
ную угловую скорость вращения ме
-
нее 80 м / с.
Установка и крепление чашечной щет
-
ки
Установка (замена) чашечной щетки
30 (см. рис. G) производится путем на-
ворачивания ее резьбового фланца 29
14
11. Корпус
12. Клавиша
14. Рукоятка поворотная

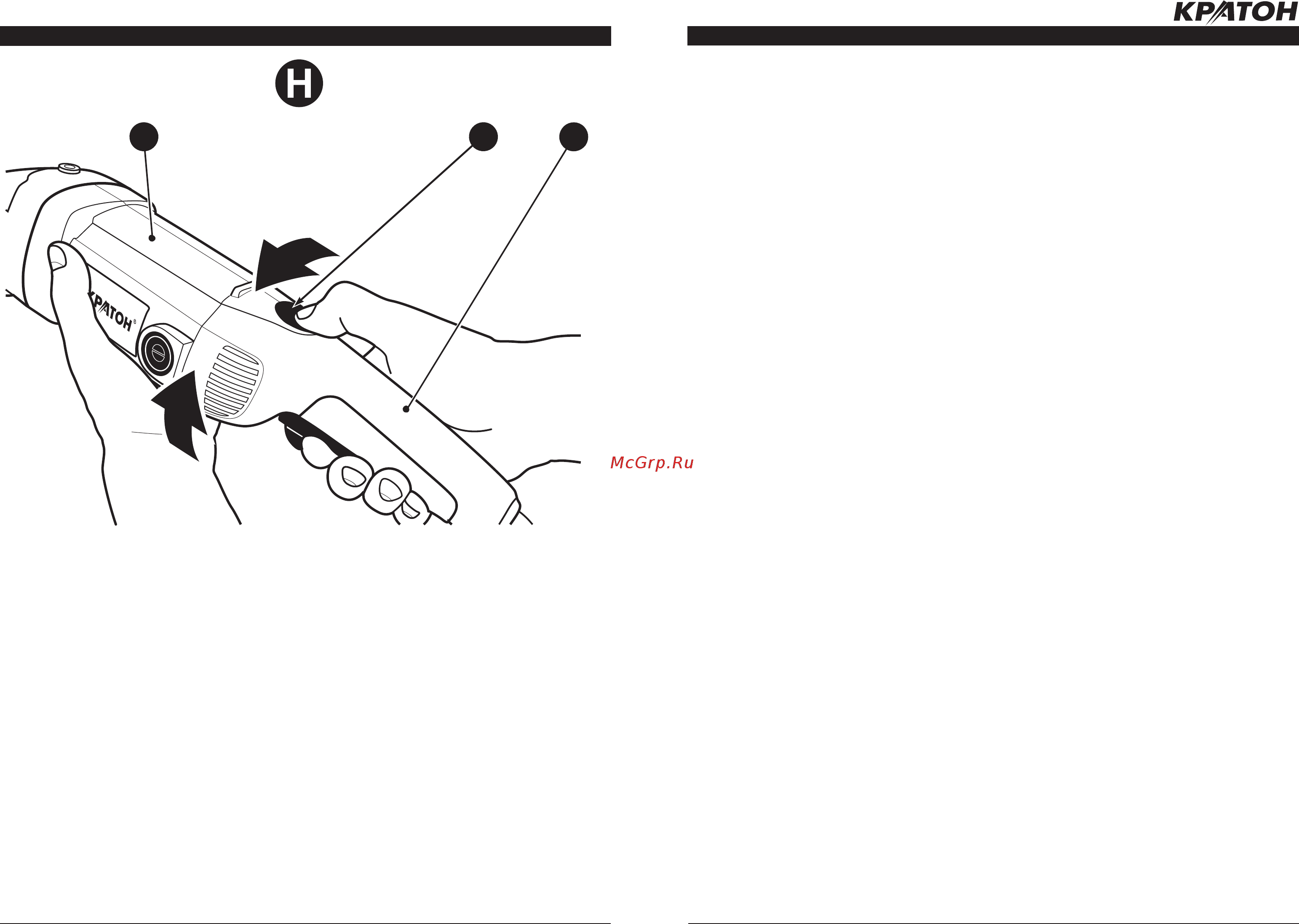

Рисунок H — установка рукоятки УШМ в необходимую рабочую позицию.
12
11
