Кратон rhe-850-26 3 07 01 007 [10/12] Устройство и эксплуатация перфоратора рис а
![Кратон rhe-850-26 3 07 01 007 [10/12] Устройство и эксплуатация перфоратора рис а](/views2/1244704/page10/bga.png)
12
www.kraton.ru

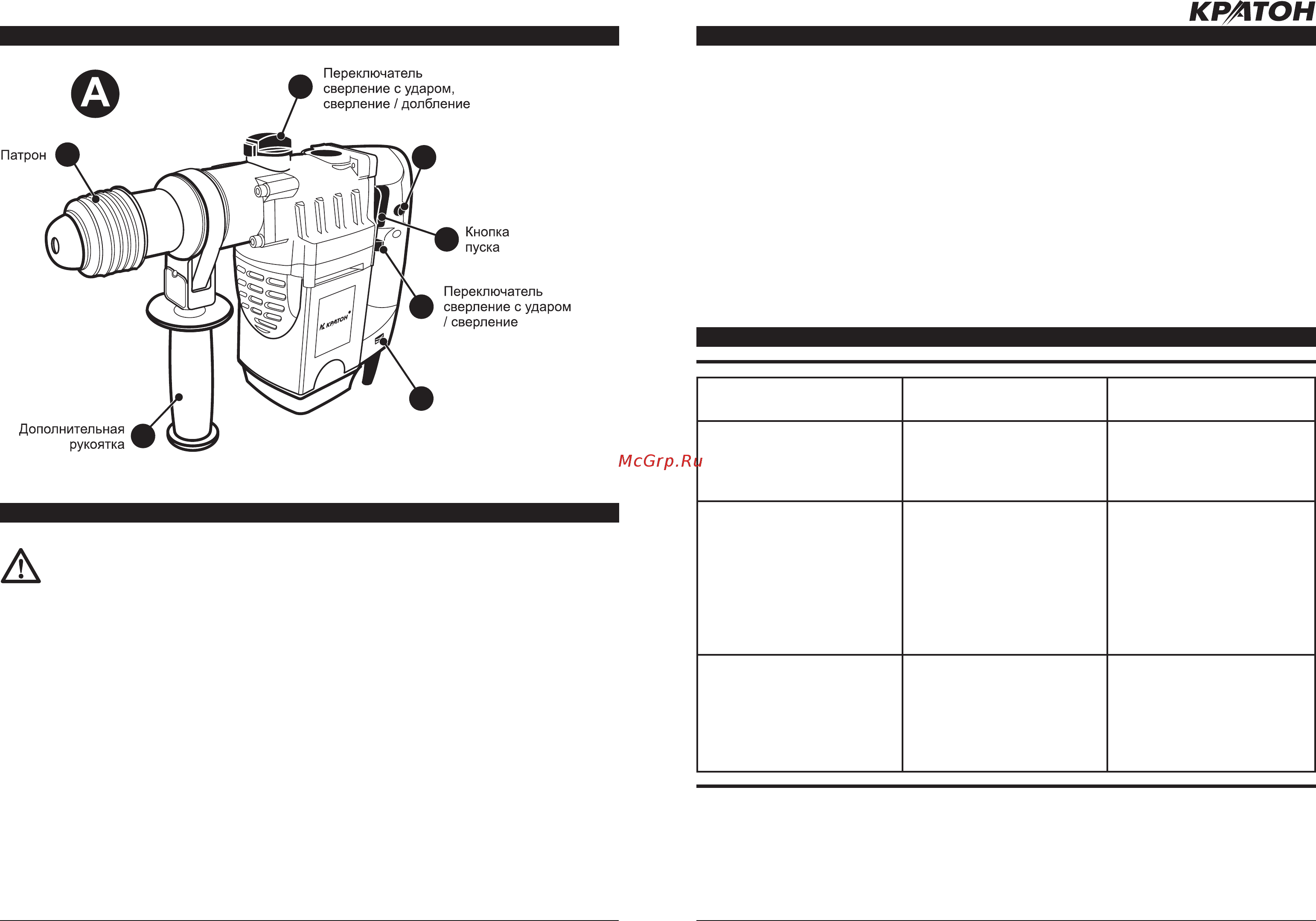

УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ ПЕРФОРАТОРА (РИС. А)
РЕЖИМЫ РАБОТЫ ПЕРФОРАТОРА (РИС. B)
Переключать режим работы можно только после полной остановки
перфоратора.
Для сверления в режиме перфорирования по бетону, камню и кирпично-
каменной кладке пользуйтесь только сверлами с твердосплавными режущи
-
ми пластинами.
В процессе сверления с ударом запрещается прикладывать большое усилие
к перфоратору, его можно только слегка направлять. Повышенное усилие
не увеличивает силу удара, а только создает ненужные дополнительные на-
грузки двигателю!
Для получения максимальной производительности в процессе сверления с
ударом следует работать на максимальных оборотах.
НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Внешнее проявление
неисправностей
Вероятная причина Метод устранения
При включении
перфора-
тора электродвигатель не
запускается.
Нет напряжения в сети
электропитания.
Износ электрических
щеток.
Проверить наличие напря-
жения в сети.
Заменить электрические
щетки.
Сильно греется и шумит
редуктор перфоратора
.
Выработалась смазка в
редукторе или подшипни-
ках перфоратора.
Демонтировать кинемати-
ческие пары редуктора, и
выполнить их промывку
в керосине. Произвести
сборку редуктора (см. схе
-
му сборки), далее запол-
нить полость редуктора
консистентной смазкой.
Электродвигатель
рабо-
тает, но сильно искрит
коллекторный узел.
Ненадежный контакт
между электрическими
щетками и коллектором
электродвигателя.
Снять и осмотреть элек-
трические щетки. При
износе или механических
повреждениях произвести
замену электрических
щеток.
17
УТИЛИЗАЦИЯ
Утилизация
• Данный перфоратор изготовлен из без-
опасных для окружающей среды и здоро-
вья человека материалов и веществ. Тем
не менее, для предотвращения негатив
-
ного воздействия на окружающую среду,
по окончании использования
перфора-
тора и непригодности к дальнейшей экс-
плуатации, это изделие подлежит сдаче в
приемные пункты по переработке метал
-
лолома и пластмасс.
• Утилизация перфоратора и комплектую
-
щих узлов заключается в полной разбор-
ке и последующей сортировке по видам
материалов и веществ, для последующей
переплавки или использования при вто
-
ричной переработке.
• Упаковку перфоратора следует утили-
зировать без нанесения экологического
ущерба окружающей среде в соответ
-
ствии с действующими нормами и прави
-
лами на территории Российской Федера-
ции.
При возникновении прочих неисправностей в работе перфоратора необходимо об-
ратиться в сервисный центр, указанный в гарантийном свидетельстве.
Электронный
регу
лятор
частоты вращения
Кнопка блокировки
случайного включения
5
1
2
3
4
6
7
Ваш перфоратор может работать в трех режимах:
1. Сверление — этот режим предназначен для сверления металла, дерева, пластмас-
сы, стекла, заворачивания шурупов.
2. Сверление с ударом (перфорирование)
— этот режим предназначен для сверления
бетона, кирпича, камня и пенобетона.
3. Долбление
— этот режим предназначен для проведения демонтажных работ на кир-
пично-каменной кладке, бетоносодержащих материалах и скалывания плитки.
