www.kraton.ru

УСТРОЙСТВО СТАНКА

дяной насос (см. схему сборки) предна-

значен для подачи воды в зону резания

алмазного круга 1

7. Подача воды позво-

ляет снизить концентрацию пыли в зоне

резания и предотвращает перегрев ал-

мазного круга 17. Подача воды в зону ре-

зания от насоса осуществляется с помо-

щью гибкого шланга. Шланг подачи воды

и кабель электропитания насоса уложены

в кабельную оплетку 2.

• Рабочий стол 11 предназначен для ба-

зирования плитки при работе станка. Ра-

бочий стол 11 конструктивно состоит из

двух частей, между которыми имеется

паз для свободного хода алмазного кру-

га 17. Рабочий стол 11 вставлен в под-

дон 16, снабжен регулируемым угловым

упором 20 и направляющими упорами 21

и 22. Угловой упор 20 предназначен для

базирования плитки при ее резании под

углом в горизонтальной плоскости.

• Режущий блок 13 является исполни-

тельным органом станком и состоит из:

электродвигателя 3, электрокоробки 9,

защитного кожуха 4 и резинового отбой-

ника 18. На валу электродвигателя 3 с

помощью специальных фланцев и гайки

закреплен алмазный круг 17. Отбойник 18

предназначен для защиты пользователя

от брызг воды и керамической пыли.

• Режущий блок 13 снабжен специальной

кареткой с роликами (см. схему сборки),

и может свободно перемещаться по си

ловой балке 12. Подачу режущего блока

13 по силовой балке 12 осуществляют с

помощью рукоятки 14. При транспортиро

вании и хранении режущий блок 13 фик-

сируют на стенке 23 с помощью ограничи

теля 7 и маховика 15.

• Защитный кожух 4 снабжен съемной

крышкой и предназначен для предотвра-

щения случайного соприкосновения ра-

ботника с алмазным круг

ом 17.

• Силовая балка 12 закреплена на стен-

ках 23 и может поворачиваться на шарни-

рах 25 относительно кронштейнов 26 под-

дона 16, на угол 45 градусов влево (см.

рис. С) относительно плоскости верти-

кального положения алмазного круга 17,

что используется при наклонном резании

плитки. Настройку станка на необходи-

мый угол наклонного резания выполняют

путем поворота силовой балки 12 с режу-

щим блоком 13. Угол наклона при этом

контролируют по шкале на стенке 23 и

указателю

. Для предотвращения случай-

ного поворота силовой балки 12 с режу-

щим блоком 13 в процессе работы, станок

снабжен фиксирующими ручками 24.

• Включение станка в работу осущест-

вляется кнопкой пуска «I» 6. Выключение

станка осуществляется кнопкой останов-

ки «0» 8. Электропитание к станку подво-

дится с помощью кабеля

электропитания

с вилкой 10.

• Пользователь перед началом работы

предварительно подготавливает и на-

страивает станок. Плитку укладывают на

рабочий стол 11 и упирают в направля

ющие упоры 21, 22 или угловой упор 20.

Далее пользователь, прилагая оптималь

ное усилие к рукоятке 14, перемещает ре-

жущий блок 13 и надвигает его на плитку.

Процесс резания зафиксированной плит

ки осуществляется вращающимся алмаз

ным кругом 17 путем ручной подачи режу-

щего блока 13.

ПОДГОТОВКА К РАБОТЕ

ВНИМАНИЕ! При выполнении операций по сборке и регули-

ровке, выключите станок и отсоедините вилку кабеля элек-

тропитания от розетки электросети.

Перед снятием или

заменой алмазного круга, сборкой или наладкой, также обя-

зательно выключите станок и отсоедините вилку кабеля

электропитания от розетки электросети.

Регулярно про-

веряйте, чтобы алмазный круг был годным для использо-

вания, без дефектов или повреждений.

Работа на станке с

негодным или незафиксированным алмазным кругом может привести к трав-

ме.

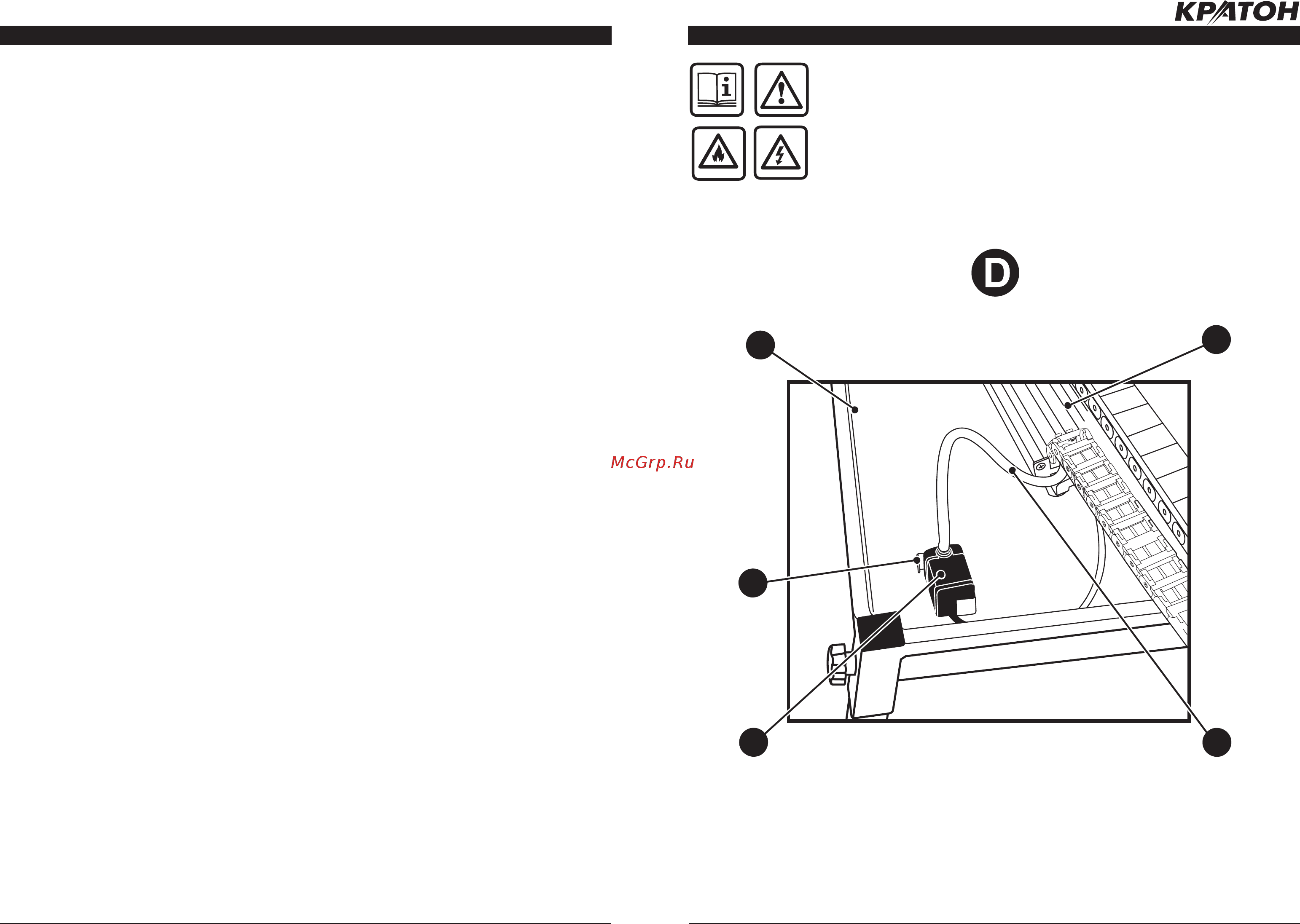

Рисунок D — установка насоса водяного электрического в поддон.

. Стол рабочий

16. Поддон

29. Насос водяной электрический

30. Кронштейны крепления насоса водя-

ного электрического

31. Шланг подачи воды в зону резания
