www.kraton.ru

Рисунок C — элементы станка.

11. Стол рабочий

19. Фиксатор

20. Упор угловой

21. Упор направляющий

22. Упор направляющий

23. Стенка (2 шт.)

24. Ручка фиксирующая (2 шт.)

25. Шарнир (2 шт.)

26. Кронштейн (2 шт.)

27. Фиксатор (2 шт.)

28. Планка

УСТРОЙСТВО СТАНКА

23

11

21

28

22

26

27

19

20

24

25

Устройство и принцип работы станка

• Общий вид станка показан на рисунках

А, B и C, его подробное устройство пред-

ставлено на схеме сборки (см. приложе-

ние Б).

• Станок состоит из следующих основных

узлов: рабочий стол 11, силовая балка 12,

режущий блок 13, поддон 16

. Ножки 1 за-

креплены в нишах поддона 16 с помощью

фиксаторов

5.

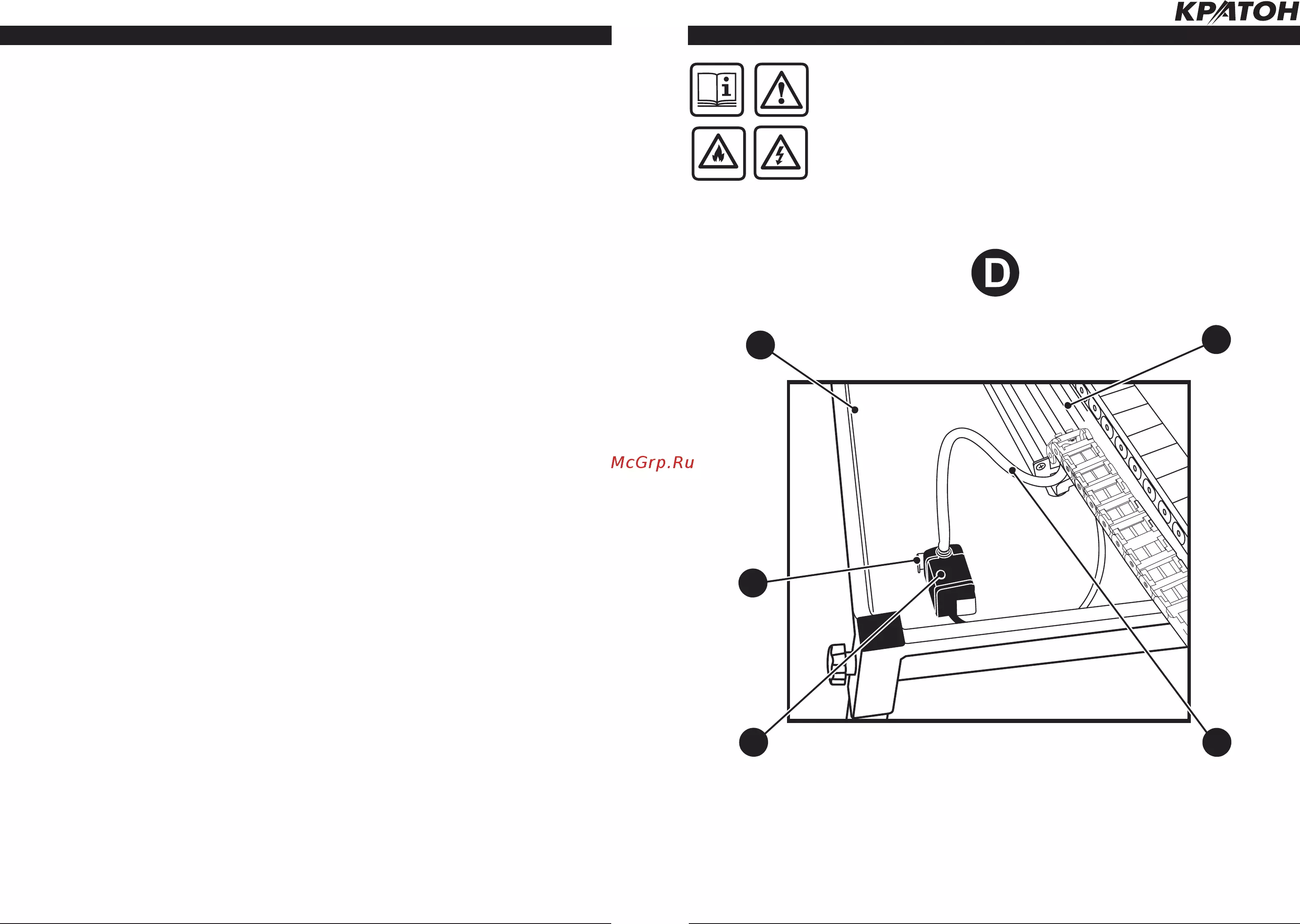

• Поддон 16 является несущим элемен-

том станка и имеет внутреннюю полость

для заливки холодной во

ды, используе-

мой при резании плитки. Во внутренней

полости поддона 16 установлен электри

-

ческий водяной насос. Электрический во-

ПОДГОТОВКА К РАБОТЕ

Рисунок E — элементы крепления алмазного круга.

Рисунок F — демонтаж алмазного круга.

17. Алмазный круг

32. Фланец

33. Шпиндель

34. Гайка

35. Ключ специальный

36. Ключ гаечный

17

33

32

36

35

34
