www.kraton.ru
12
17
УСТРОЙСТВО СТАНКА
Рисунок В — общий вид станка.
11
12
16
13
11. Стол рабочий
12. Балка силовая
13. Блок режущий
14. Рукоятка
15. Маховик фиксации режущего блока
16. Поддон
17. Круг алмазный
18. Отбойник
17
14
15
18
ПОДГОТОВКА К РАБОТЕ
Общие указания
• Станок предназначен для работы от од-
нофазной сети переменного тока напря-
жением 220 В и частотой 50 Гц.
• Станок может эксплуатироваться в сле-
дующих условиях:
— температура окружающей среды от +1
°С до +35 °С;
— относительная влажность воздуха до
80 % при температуре +25 °С.
• Если станок внесен в зимнее время в
отапливаемое помещение с улицы или
из холодного склада, необходимо не рас-
паковывать его и не включать в течение
8 часов. Станок должен прогреться до
температуры помещения. В противном
случае станок может выйти из строя при
включении, из-за сконденсировавшейся
влаги на деталях электродвигателя и его
электрооборудовании.
Распаковка и подготовка рабочего ме
-
ста
• Откройте коробку, в которую упакован
станок и комплектующие детали. Про
-
верьте комплектность станка и отсутствие
видимых механических повреждений.
• Произведите в соответствии с рисунка-
ми, схемой сборки (см. приложение Б) и
указаниями настоящей инструкции сбор
-
ку станка. Сборку станка рекомендуется
производить квалифицированному пер
-
соналу, обученному безопасным приемам
проведения слесарно-сборочных раб
от.
Сбо
рка станка
• Вставьте ножки 1 до упора в ниши под-
дона 16 (см. рис. А, В и С). Закрепите нож-
ки 1 с помощью фиксаторов 5.
• Установите и закрепите рукоятку 14 на
режущем блоке 13.
Установка электрического водяного
насоса
• Снимите и установите рабочий стол 11
на поддон 16 (см. рис.
D) так, чтобы было
доступно место для установки насоса во-
дяного электрического 29.
• Установите фильтр на насос водяной
элект
рический 29. Установите и зафикси-
руйте насос водяной элект
рический 29 в
кронштейнах 30 поддона 16.
• Установите рабочий стол 11 в поддон 16
так, чтобы не пережать шланг 31. ВНИМА-
НИЕ! Дополнительное крепление рабо
-
чего стола 11 к поддону 16 конструкци
-
ей станка не предусмотрено. Поэтому
будьте внимательны и осторожны при
перемещении неработающего станка
.
Установка
и регулирование углового
упора

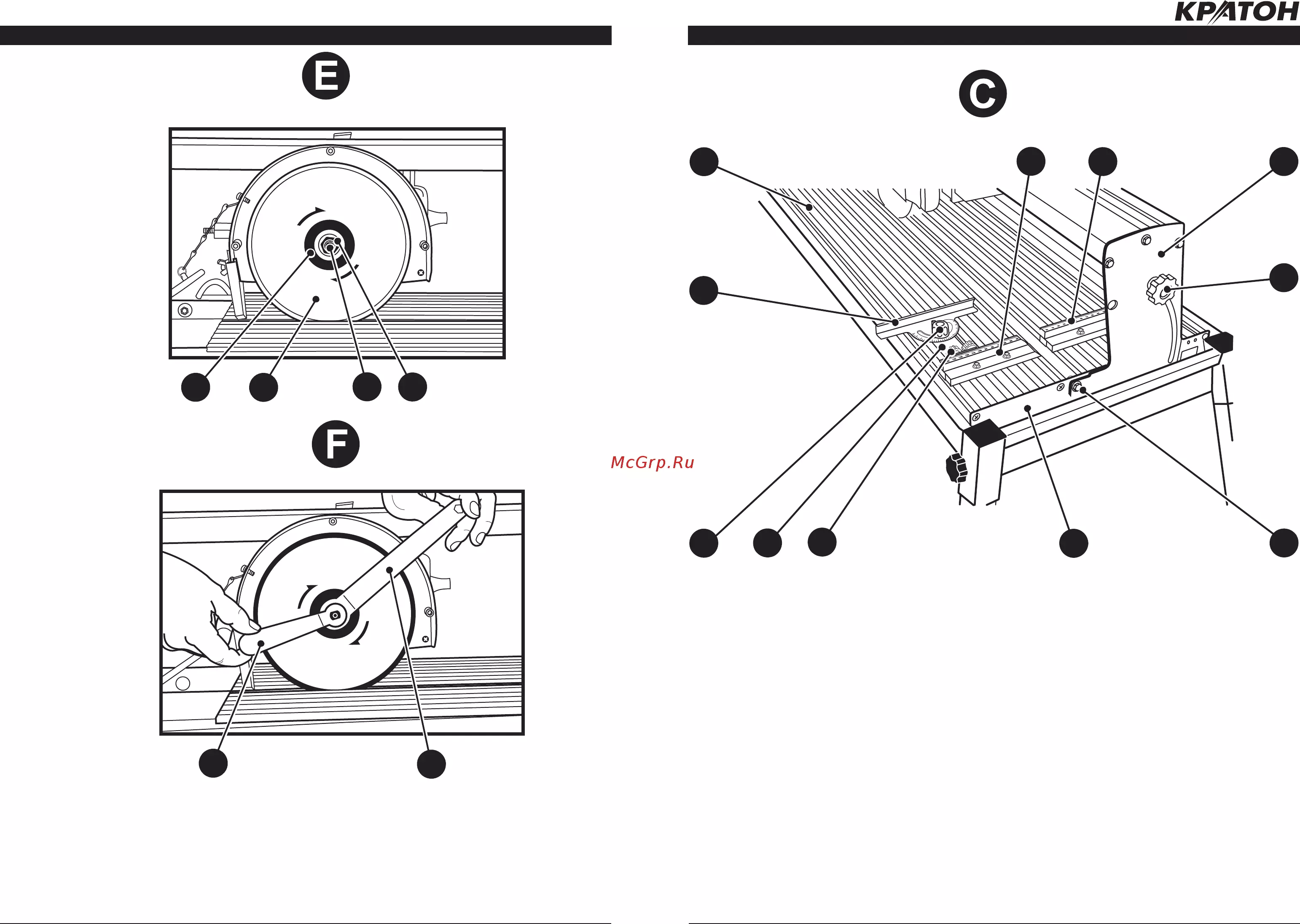

• Установите планку 28 углового упора 20
в пазы направляющих упоров 21 и 22 (см.
рис. С), и закрепите с помощью фиксато
-
ров 27.
• Установите угловой упор 20 (см. рис. С)
в необходимое для работы положение и
затяните фиксатор 19.
• Для установки углового упора 20 на не-
обходимый угол реза плитки выполните
следующие действия:
— отверните фиксатор 19;
— ориентируясь по шкале углового упора
20 и стрелке на планке 28, установите не
-
обходимый угол;
— затяните фиксатор 19.
Фиксация режущего узла
станка
• Перед началом работы отверните махо-
вик фиксации 15 режущего блока
13 (см.
рис. А и В). За рукоятку 14 переместите
несколько раз режущий блок 13 по сило
-
вой балке 12 и проверьте его свободный
ход.
• Если Вы не используете станок, или пла-
нируете его перемещать, то необходимо
переместить режущий блок 13, так чтобы
шпилька ограничителя 7 вошла в отвер
-
стие стенки 23 (см. рис. А, В и С)
. Далее
необходимо затянуть маховик фиксации
15 режущего блока
13.
