УСТРОЙСТВО СТАНКА

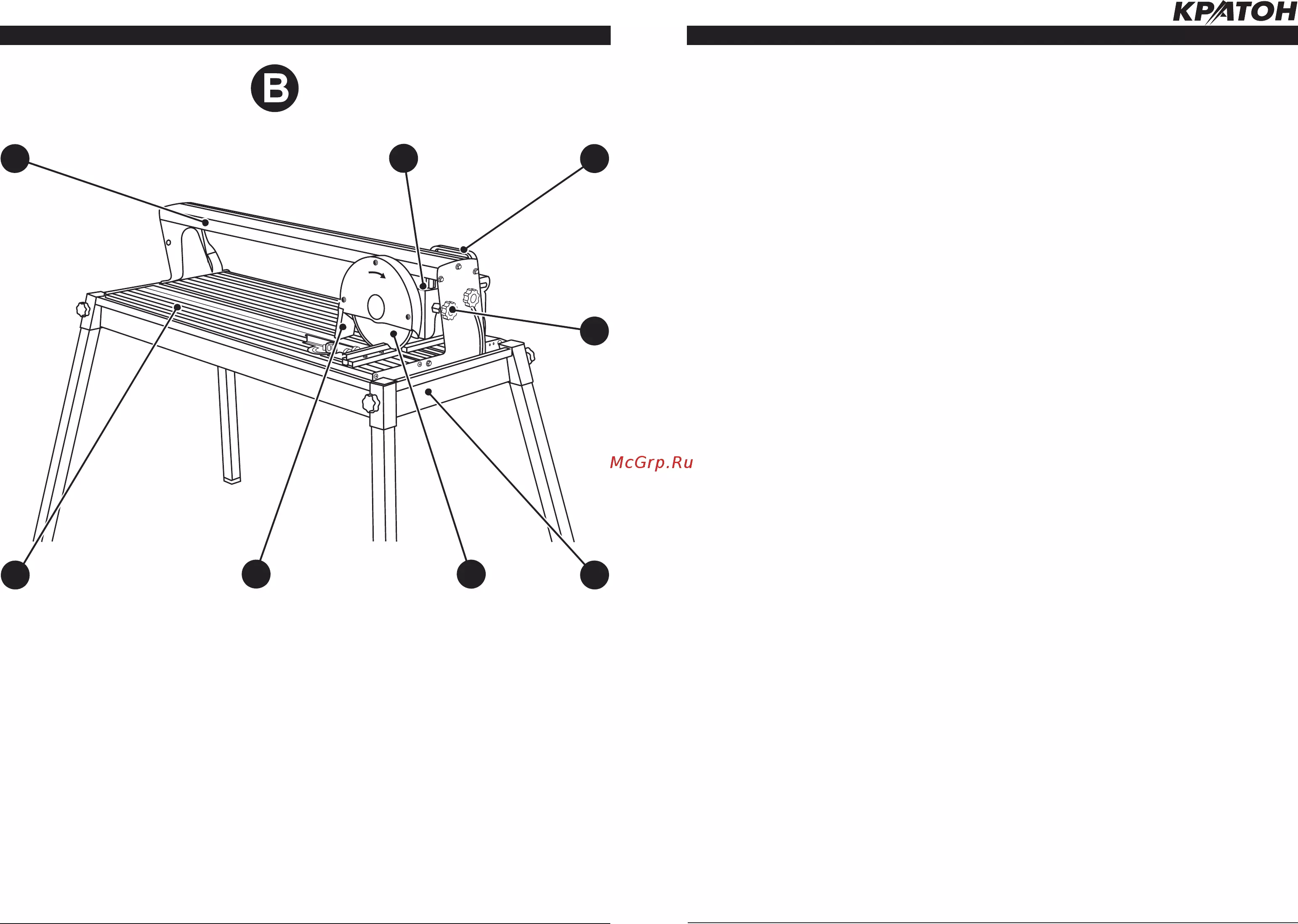

Рисунок A — общий вид станка.
4
2
5
6
7
1
3
8
3
9
10
1. Ножка (4 шт.)
2. Оплетка шарнирная
3. Электродвигатель
4. Кожух зашитный
5. Фиксатор (4 шт.)
6. Кнопка пуска
7. Ограничитель
8. Кнопка остановки
9. Электрокоробка
10. Кабель электропитания с вилкой
ПОДГОТОВКА К РАБОТЕ
Установка и замена алмазного круга
• Для установки и замены алмазного круга
17 (см. рис. А, E и F) необходимо выпол-
нить следующие действия:
— выключите станок и отсоедините вил-
ку кабеля электропитания 10 от розетки
электросети;
— с помощью отвертки отверните крепеж
-
ные винты и снимите крышку с защитного
кожуха 4;
— установите ключ 36 на гайку 34, специ-
альный ключ 35 на лыску шпинделя 33;
— удерживая ключом 35 шпиндель 33, с
помощью ключа 36 отверните гайку 34;
— снимите фланец 32 и алмазный круг
17;
— установите на фланец шпинделя 33
пригодный для работы алмазный круг. За-
мену алмазного круга 17 следует произво
-
дить, когда полностью выработалось его
алмазное напыление;
— установите фланец 32 и затяните гайк
у
34;
— установите на штатное место крышку и
заверните крепежные винты на защитном
кожухе
4. Станок готов к пробному пуску.
Проверка работы станка и пробный
пуск
• Установите станок на предусмотренное
место, обеспечив свободный доступ к
нему со всех сторон. Рабочая зона вокруг
станка должна быть необходимой и до
-
статочной для обеспечения безопасной
работы, эффективного технического об
-
служивания и наладки.
• Подключите вилку кабеля электропи-
тания 10 к заземленной розетке элек-
трической питающей сети (220 В, 50 Гц).
Для защиты электрооборудования стан
-
ка и электропроводки от перегрузок, на
электрическом распределительном щите
подключения данной линии необходимо
применять плавкие предохранители или
автоматические выключатели на 16 А. На
-
пряжение и частота тока в электрической
питающей линии должно соответствовать
техническим данным станка
• ВНИМАНИЕ! Перед проверкой работы и
пробным пуском станка проверьте надеж
-
ность закрепления алмазного круга, отсут-
ствие посторонних предметов на рабочем
столе. Шпиндель режущего блока должен
свободно, без заклинивания и заеданий
вращаться в подшипниковых узлах.
• Для пуска станка нажмите кнопку 6 «I»
(см. рис. B). Проверку работы производи
-
те в течение 5–10 секунд, не более.
• Для остановки станка нажмите на кнопку
8 «0» (см. рис. B).
• При пробном пуске не должно быть ви-
браций станка, нагрева подшипниковых
узлов, перегрева и характерного гудения
электродвигателя, запаха горелой изо
-
ляции и дыма. Гул работающего электро
-
двигателя и привода станка должен быть
ровный, без постороннего металлическо
-
го шума.
