УСТРОЙСТВО СТАНКА
Устройство и принцип работы станка
• Устройство станка показано на рисунках
C и D. Дополнительно смотри приложе-
ние Б — схему сборки станка.
• Станок относится к типу настольных
плиткорезных станков.
• Резание плитки осуществляется путем
ее надвигания на алмазный круг.
13

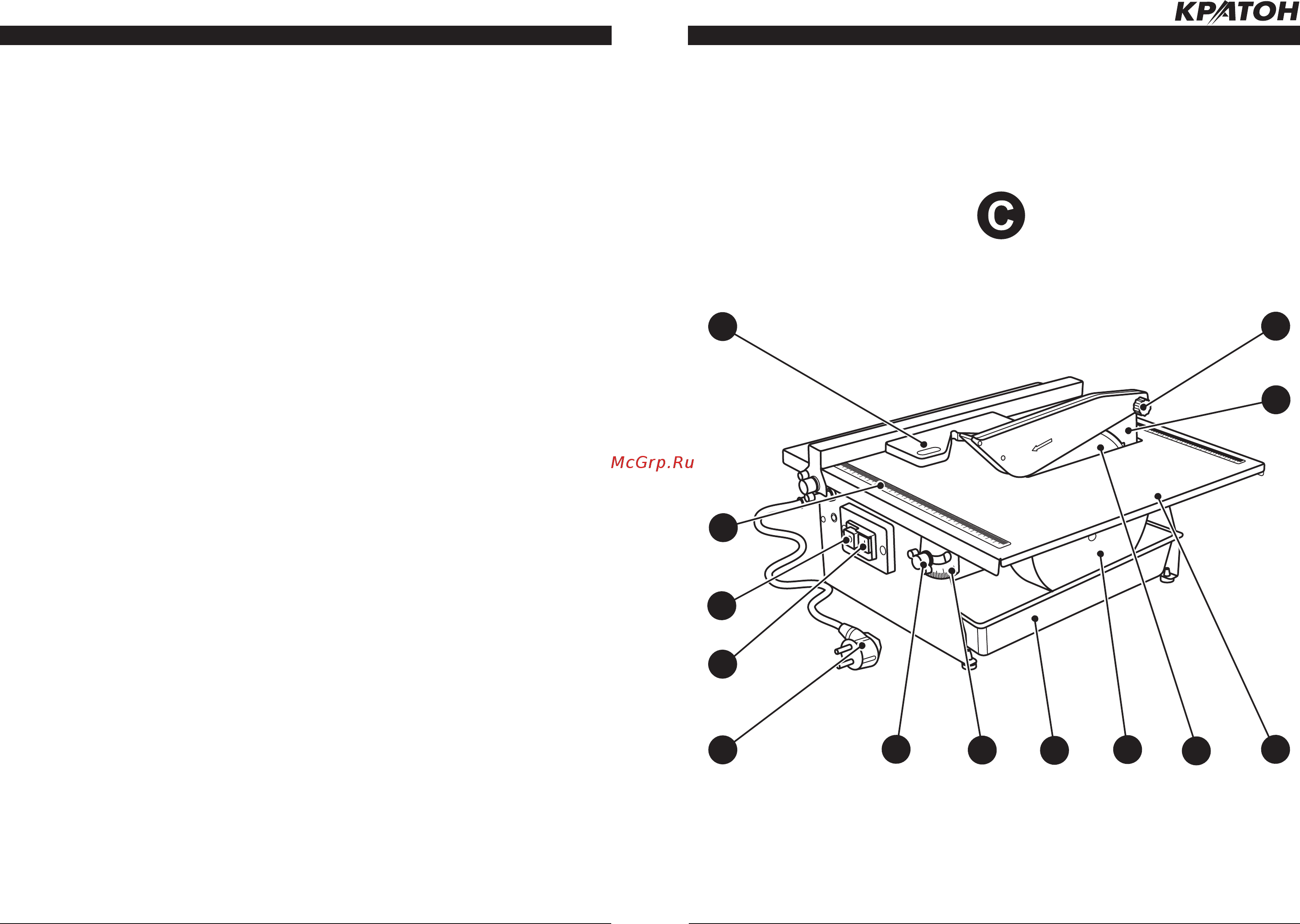

Рисунок С — общий вид станка.
2
15
16
3
19
20
13
22
14
17
21
18
20
www.kraton.ru
ПОДГОТОВКА К РАБОТЕ
Проверка работы станка и пробный
пуск
• Установите станок на предусмотренное
место, обеспечив свободный доступ к
нему со всех сторон. Рабочая зона вокруг
станка должна быть необходимой и до
-
статочной для обеспечения безопасной
работы, эффективного технического об
-
служивания и наладки.
• Подключите вилку кабеля электропи-
тания 13 к заземленной розетке элек-
трической питающей сети (220 В, 50 Гц).
Для защиты электрооборудования стан
-
ка и электропроводки от перегрузок, на
электрическом распределительном щите
подключения данной линии необходимо
применять плавкие предохранители или
автоматические выключатели на 16 А. На
-
пряжение и частота тока в электрической
питающей линии должно соответствовать
техническим данным станка
• ВНИМАНИЕ! Перед проверкой работы
и пробным пуском станка проверьте на
-
дежность закрепления алмазного круга,
отсутствие посторонних предметов на
рабочем столе. Шпиндель режущего узла
плиткорезного блока должен свободно,
без заклинивания и заеданий вращаться
в подшипниковых узлах.
• Для пуска станка нажмите кнопку 14
«ПУСК» (см. рис. С). Проверку работы
производите в течение 5
–10 секунд, не
более.
• Для остановки станка нажмите на кнопку
15 «СТОП»
(см. рис. С).
• При пробном пуске не должно быть ви
-
браций станка, нагрева подшипниковых
узлов, перегрева и характерного гудения
электродвигателя. Гул работающего элек
-
тродвигателя и привода станка должен
быть ровный, без постороннего металли
-
ческого шума.
4
