УСТРОЙСТВО СТАНКА
13

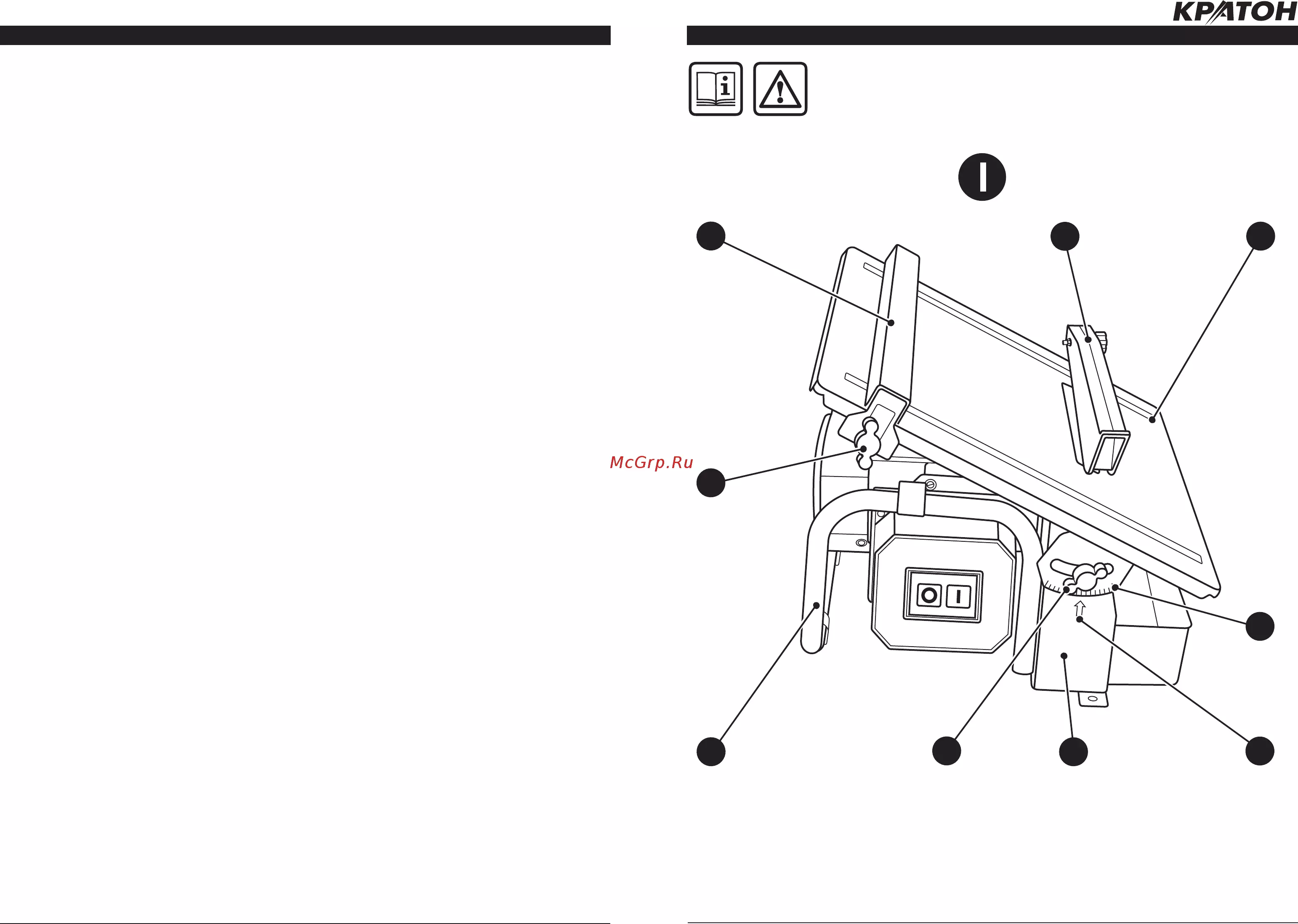

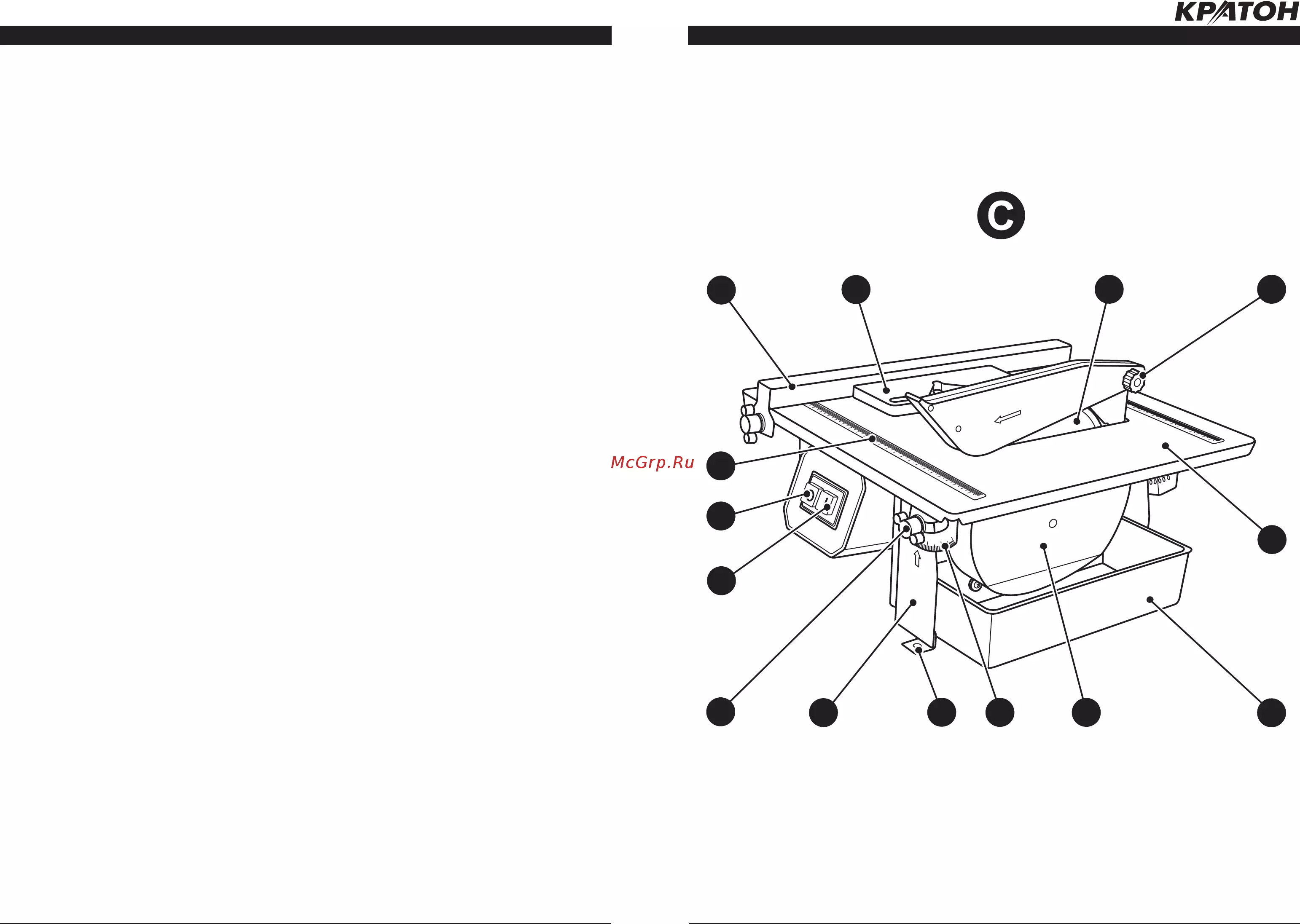

Рисунок С — общий вид станка.
11
14
15
18
2
4
19
12
21
13
16
20
17
20
www.kraton.ru
ПОДГОТОВКА К РАБОТЕ
нему со всех сторон. Закрепите станок на
верстаке через отверстия 20 (см. рис. С)
с помощью крепежных изделий. Рабочая
зона вокруг станка должна быть необхо-
димой и достаточной для обеспечения
безопасной работы, эффективного тех-
нического обслуживания и наладки.
• Подключите вилку кабеля электропи-
тания 23 к заземленной розетке элек
-
трической питающей сети (220 В, 50 Гц).
Для защиты электрооборудования стан-
ка и электропроводки от перегрузок, на
электрическом распределительном щите
подключения данной линии необходимо
применять плавкие предохранители или
автоматические выключатели на 16 А. На-
пряжение и частота тока в электрической
питающей линии должно соответствовать
техническим данным станка
• ВНИМАНИЕ! Перед проверкой работы
и пробным пуском станка проверьте на-
дежность закрепления алмазного круга,
отсутствие посторонних предметов на
рабочем столе. Шпиндель режущего узла
плиткорезного блока должен свободно,
без заклинивания и заеданий вращаться
в подшипниковых узлах.
• Для пуска станка нажмите кнопку 13
«ПУСК» (см. рис. С). Проверку работы
производите в течение 5
–10 секунд, не
более.
• Для остановки станка нажмите на кнопку
14 «СТОП»
(см. рис. С).
• При пробном пуске не должно быть ви
-
браций станка, нагрева подшипниковых
узлов, перегрева и характерного гудения
электродвигателя. Гул работающего элек
-
тродвигателя и привода станка должен
быть ровный, без постороннего металли
-
ческого шума.
Устройство и принцип работы станка

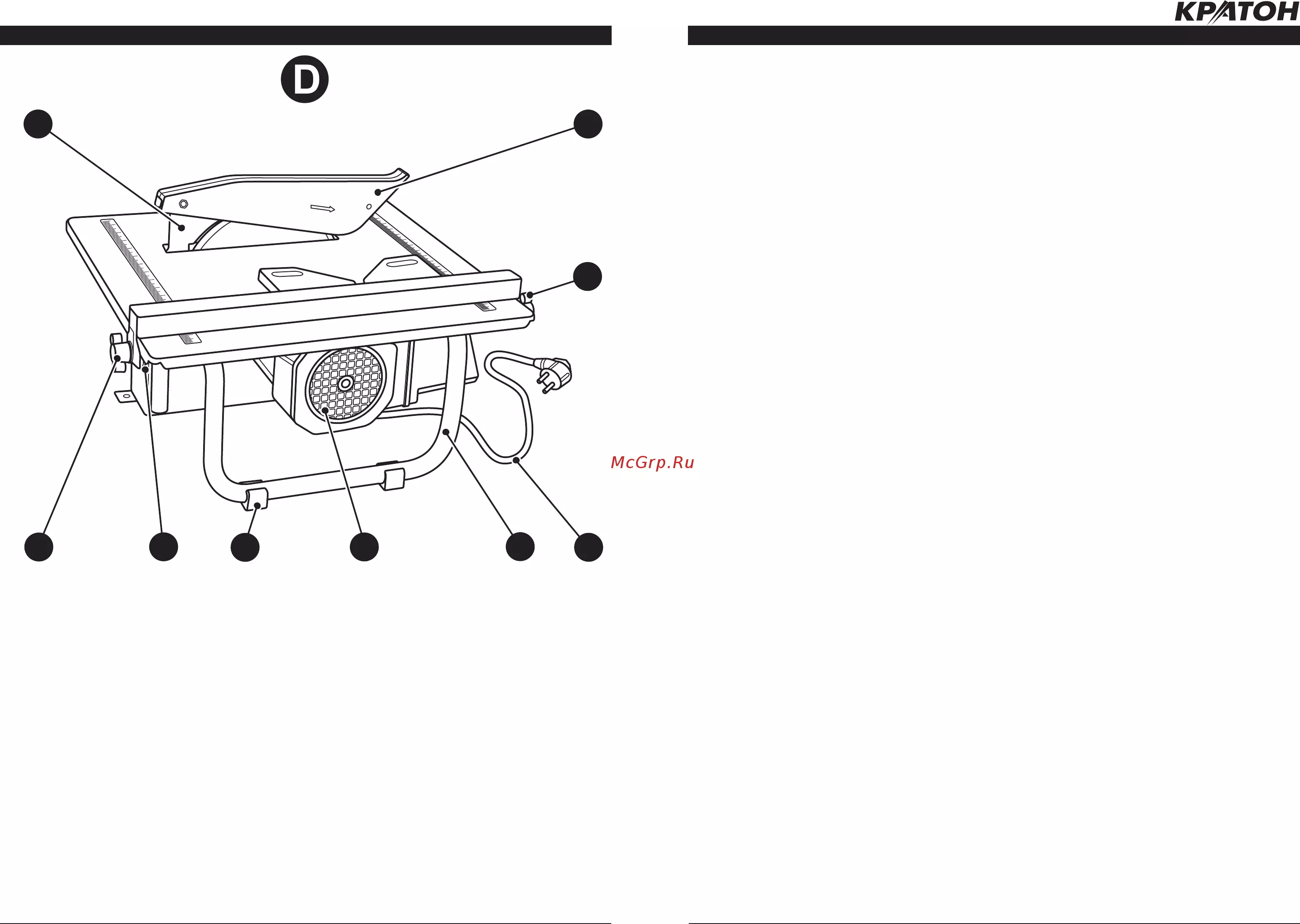

• Устройство станка показано на рисунках
C и D. Дополнительно смотри приложе
-
ние Б — схему сборки станка.
• Станок относится к типу настольных
плиткорезных станков.
• Резание плитки осуществляется путем
ее надвигания на алмазный круг.
3
