УСТРОЙСТВО СТАНКА

Устройство и принцип работы станка

• Устройство станка показано на рисунках

C, D, Е. Дополнительно смотри приложе-

ние Б — схему сборки станка.

• Станок относится к типу напольных пози-

ционных плиткорезных станков (раскрой

плитки осуществляется путем надвигания

режущего инструмента на зафиксирован

ную плитку).

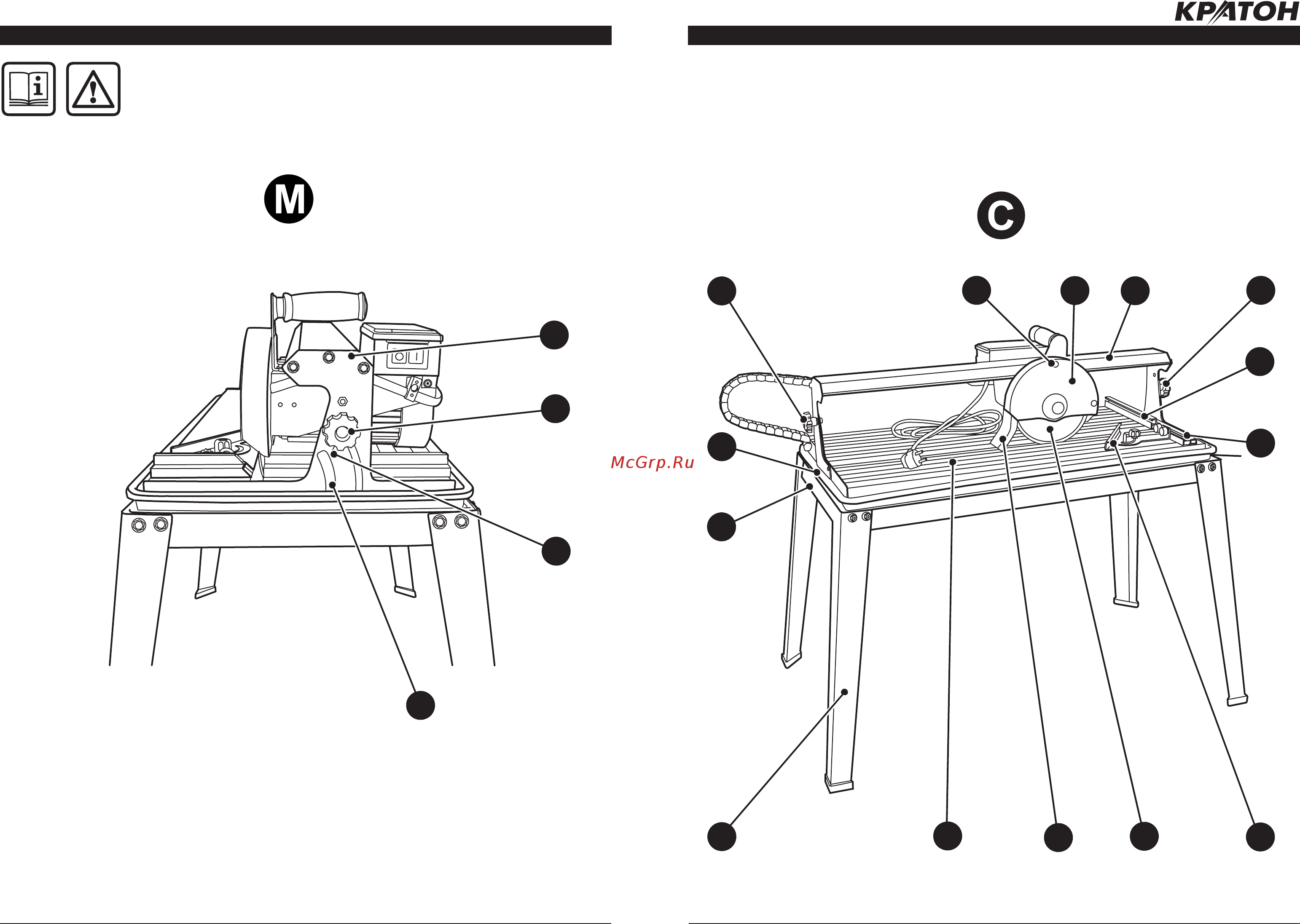

Рисунок С — общий вид станка.

www.kraton.ru

РАБОТА НА СТАНКЕ

Перед началом работы проверьте наличие и исправность

защитной крышки режущего узла, надежность закрепления

плиткорезного блока, отсутствие механических поврежде

ний алмазного круга, надежность его крепления. Работа на

неисправном станке и без защитных устройств может стать причиной

травм и увечий.

Рисунок M — настройка станка на необходимый угол реза.

3. Блок плиткорезный

16. Ручка фиксации плиткорезного блока

39. Указатель

40. Шкала
