УСТРОЙСТВО СТАНКА

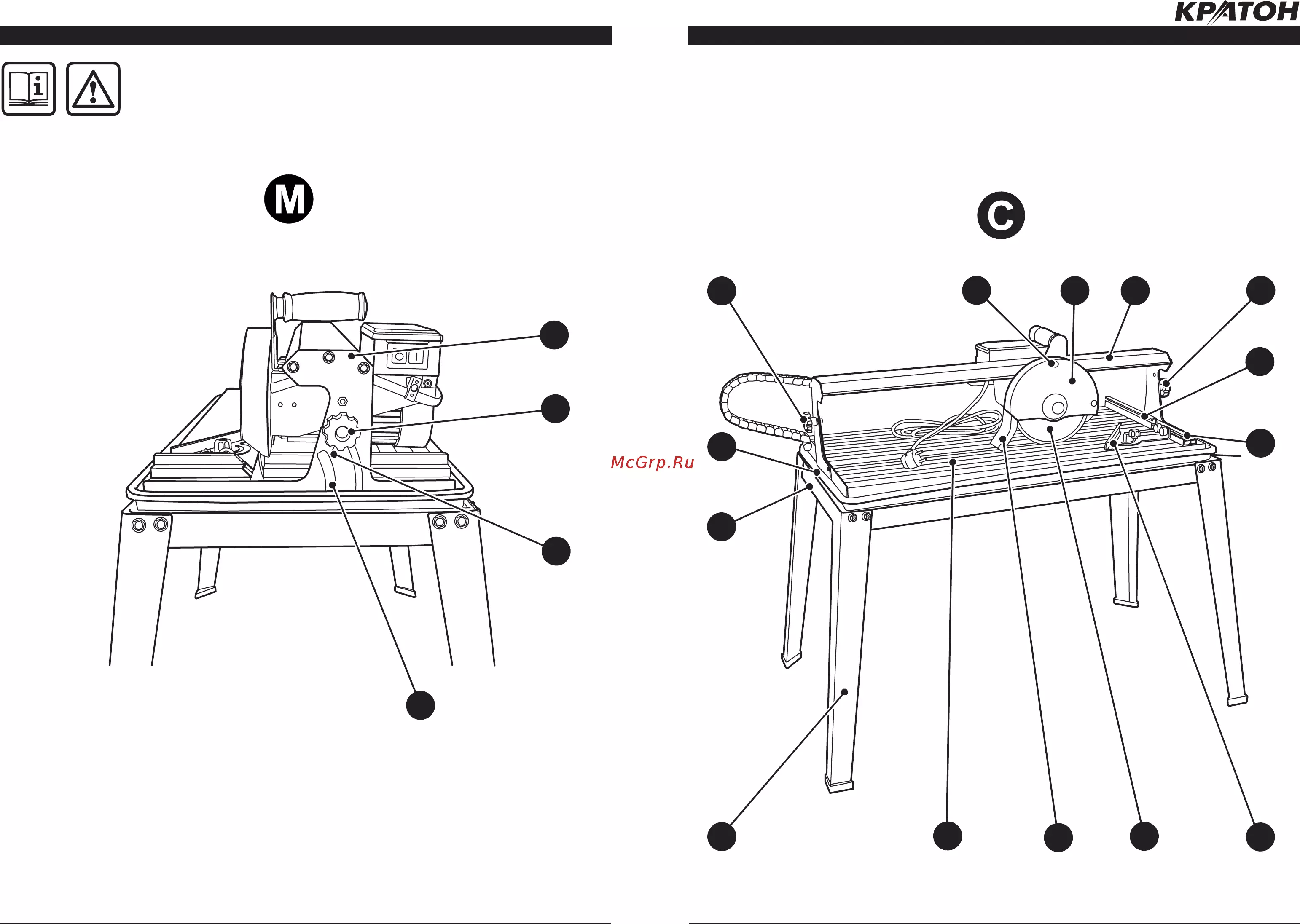

Рисунок D — узлы управления станка с тыльной стороны.
14
www.kraton.ru
22
23
26
9
25
ПОДГОТОВКА К РАБОТЕ
23
Установка и замена алмазного круга
• Для установки и замены алмазного круга
19 (см. рис. K и L) необходимо выполнить
следующие действия:
— выключите станок и отсоедините вил-
ку кабеля электропитания 26 от розетки
электросети;
— с помощью отвертки отверните винты
14 и снимите крышку 15 (см. рис. С);
— установите ключ 11 на гайку 38,
специ-
альный ключ 12 на лыску шпинделя 37;
— удерживая ключом 12 шпиндель
37, с
помощью ключа 11 отверните гайку 38;
— снимите фланец 36 и алмазный круг
19;
— установите на фланец шпинделя 37
пригодный для работы алмазный круг. За
-
мену алмазного круга 19 следует произво-
дить, когда полностью выработалось его
алмазное напыление;
— установите фланец 36 и затяните гайк
у
38;
— установите на штатное место крышку
15 и заверните винты 14. Станок готов к
пробному пуску.
Проверка работы станка и пробный
пуск
• Установите станок на предусмотренное
место, обеспечив свободный доступ к
нему со всех сторон. Рабочая зона вокруг
станка должна быть необходимой и до-
статочной для обеспечения безопасной
работы, эффективного технического об-
служивания и наладки.
• Подключите вилку кабеля электропи-
тания 26 к заземленной розетке элек
-
трической питающей сети (220 В, 50 Гц).
Для защиты электрооборудования стан-
ка и электропроводки от перегрузок, на
электрическом распределительном щите
подключения данной линии необходимо
применять плавкие предохранители или
автоматические выключатели на 16 А. На-
пряжение и частота тока в электрической
питающей линии должно соответствовать
техническим данным станка
• ВНИМАНИЕ! Перед проверкой работы
и пробным пуском станка проверьте на-
дежность закрепления алмазного круга,
отсутствие посторонних предметов на
рабочем столе. Шпиндель режущего узла
плиткорезного блока должен свободно,
без заклинивания и заеданий вращаться
в подшипниковых узлах.
• Для пуска станка нажмите кнопку 29
«ПУСК» (см. рис. Е). Проверку работы
производите в течение 5–10 секунд, не
более.
• Для остановки станка нажмите на кнопку
28 «СТОП»
(см. рис. Е).
• При пробном пуске не должно быть ви
-
браций станка, нагрева подшипниковых
узлов, перегрева и характерного гудения
электродвигателя. Гул работающего элек
-
тродвигателя и привода станка должен
быть ровный, без постороннего металли
-
ческого шума.
