УСТРОЙСТВО СТАНКА (РИС. C/D)
1. Рама
2. Поддон
4. Блок плиткорезный
5. Ножка
11. Ручка
12. Ручка
14. Скоба
15. Ограничитель
18. Угловой упо
р
19. Ручка фиксации плиткорезного блока
20. Винт
21. Крышка
22. Упор
23. Упор
24. Рабочий стол
25. Алмазный круг
26. Отбойник
27. Ручка фиксации плиткорезного блока
28. Рукоятка перемещения плиткорезного
блока
29. Указатель
30. Ограничитель
31. Шланг подачи воды в зону резания
32. Электродвигатель
33. Кнопка «СТОП»
34. Кнопка «ПУСК»
35. Кабель электропитания с вилкой для
подключения к розетке электросети

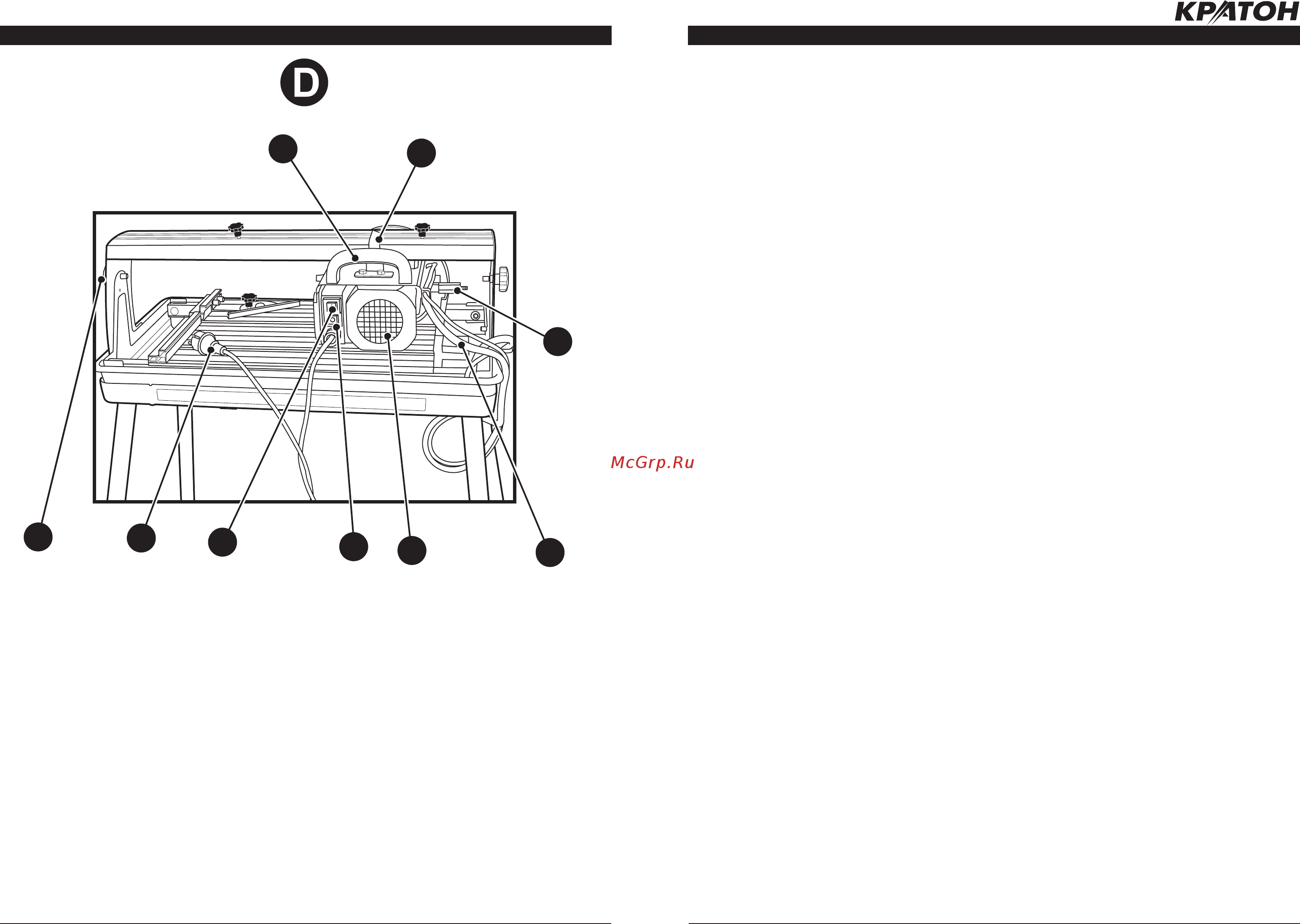

Рисунок D — узлы управления станка с тыльной стороны.
14
www.kraton.ru
27
34
28
33
35
32
29
30
31
ПОДГОТОВКА К РАБОТЕ (РИС. E — L)
23
хода плиткорезного блока 4, ориентиру-
ясь при этом по линейке 43 и указателю
29;
— режущий узел 44 плиткорезного блока
4 перемещайте по траверсе с помощью
рукоятки 28;
— затяните ручки 11.
Фиксация режущего узла плиткорез
-
ного блока на период хранения или
транспортирования
• Если Вы не используете станок, или пла-
нируете его перемещать то необходимо
выполнить следующие действия:
— за рукоятку 28 (см. рис. D)
переместите
режущий узел 44 (см. рис. J) так, чтобы
шпилька ограничителя 30 вошла в отвер
-
стие стойки плиткорезного блока 4 (см.
рис. С);
— на шпильку ограничителя 30 наверните
ручку 11 и затяните ее.
Установка и замена алмазного круга
• Для установки и замены алмазного круга
25 (см. рис. K и L) необходимо выполнить
следующие действия:
— выключите станок и отсоедините вил-
ку кабеля электропитания 35 от розетки
электросети;
— с помощью отвертки отверните винты
20 и снимите крышку 21 (см. рис. С);
— установите ключ 16 на гайку 47,
специ-
альный ключ 17 на лыску шпинделя 46;
— удерживая ключом 17 шпиндель 46, с
помощью ключа 16 отверните гайку 47;
— снимите фланец 45 и алмазный круг
45;
— установите на шпиндель 46 пригодный
для работы алмазный круг. Замену алмаз
-
ного круга 25 следует производить, когда
полностью выработалось его алмазное
напыление;
— установите фланец 45 и затяните гайку
47;
— установите на штатное место крышку
21 и заверните винты 20. Станок готов к
пробному пуску.
Проверка работы станка и пробный
пуск
• Установите станок на предусмотренное
место, обеспечив свободный доступ к
нему со всех сторон. Рабочая зона вокруг
станка должна быть необходимой и до
-
статочной для обеспечения безопасной
работы, эффективного технического об
-
служивания и наладки.
• Подключите вилку кабеля электропи-
тания 35 к заземленной розетке элек-
трической питающей сети (220 В, 50 Гц).
Для защиты электрооборудования стан
-
ка и электропроводки от перегрузок, на
электрическом распределительном щите
подключения данной линии необходимо
применять плавкие предохранители или
автоматические выключатели на 16 А. На
-
пряжение и частота тока в электрической
питающей линии должно соответствовать
техническим данным станка
• ВНИМАНИЕ! Перед проверкой работы
и пробным пуском станка проверьте на-
дежность закрепления алмазного круга,
отсутствие посторонних предметов на
рабочем столе. Шпиндель режущего узла
плиткорезного блока должен свободно,
без заклинивания и заеданий вращаться
в подшипниковых узлах.
• Для пуска станка нажмите кнопку 34
«ПУСК» (см. рис. D). Проверку работы
производите в течение 5–10 секунд, не
более.
• Для остановки станка нажмите на кнопку
33 «СТОП»
(см. рис. D).
• При пробном пуске не должно быть ви-
браций станка, нагрева подшипниковых
узлов, перегрева и характерного гудения
электродвигателя. Гул работающего элек-
тродвигателя и привода станка должен
быть ровный, без постороннего металли-
ческого шума.
