ПОДГОТОВКА К РАБОТЕ (РИС. E — L)
Рисунок G — установка и крепление поддона на раме станка
1. Рама
2. Поддон
12. Ручка
14. Скоба
17
2
12
14
1
ПОДГОТОВКА К РАБОТЕ (РИС. E — L)

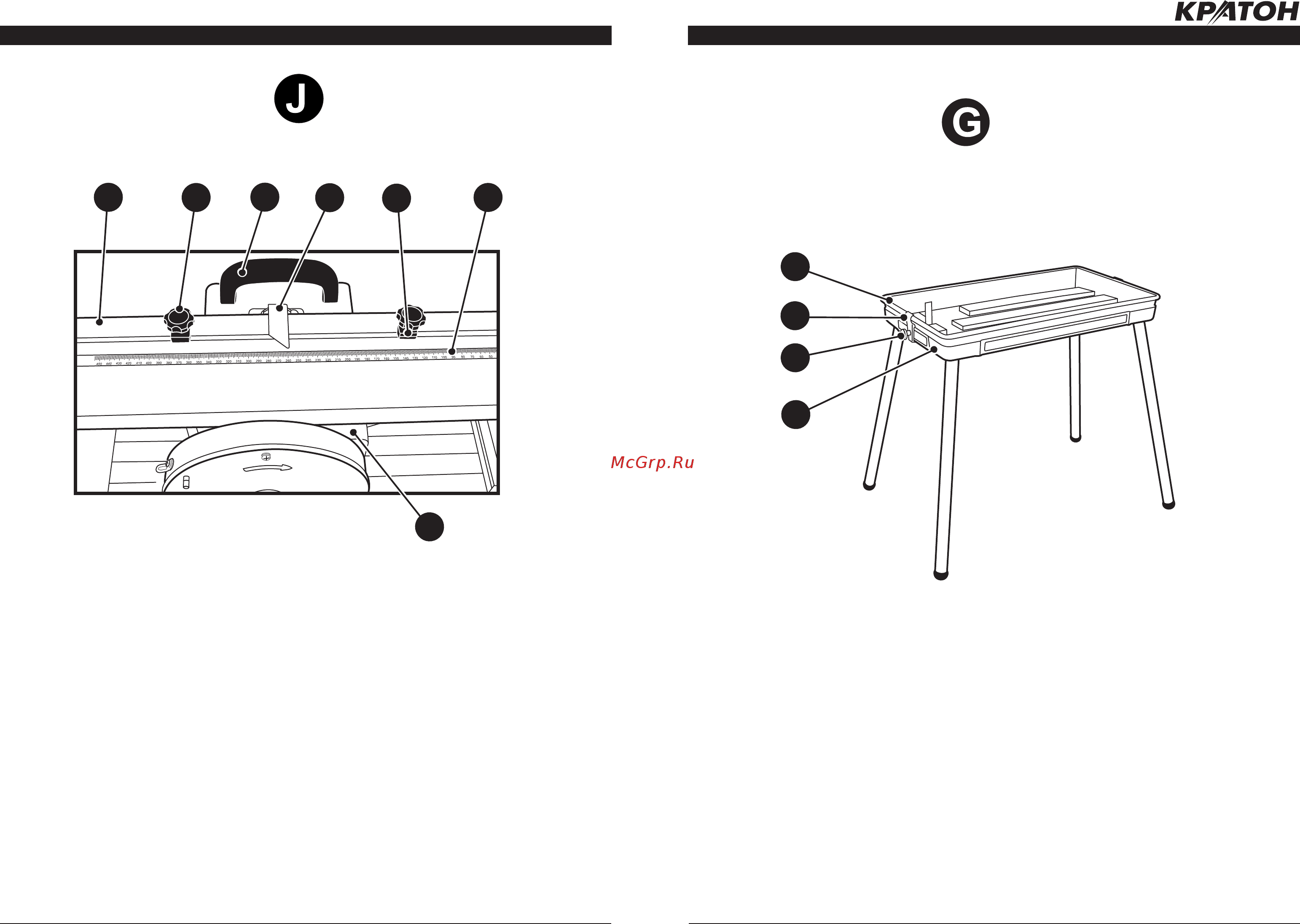

Рисунок J — регулирование длины хода режущего узла плиткорезного блока.
4. Плиткорезный блок
11. Ручка
15. Ограничитель
28. Рукоятка перемещения плиткорезного
блока
29. Указатель
43. Линейка
44. Режущий узел плиткорезного блока
20
www.kraton.ru
11
284
29
15
43
44
Содержание
31- Содержание
- Примечание алмазный круг на период транспортирования закреплен на шпинделе режущего узла плиткорезного блока
- Www kraton ru схема сборки
- Поддон 2 1 шт
- 1 ком плект
- Ограничитель 15 2 шт
- Ножка 5 4 шт
- Насос электрический 3 1 шт подключен к плит корезному блоку 4 в сборе со шлангами и кабелем электро питания
- Наименование позиция на рис а
- Шайба специальная 9 4 шт
- Коробка картонная упаковочная и упаковочные материалы
- Шайба пружинная 7 4 шт
- Комплектность рис а b
- Шайба 10 1 шт
- Количе ство примечание
- Угловой упор 18 1 шт в сборе
- Ключ шестигранный 8 1 шт
- Таблица 2 комплектность станка
- Ключ специальный для шпинделя 17 1 шт
- Спецификация к схеме сборки станка
- Ключ гаечный 16 1 шт
- Скоба 14 2 шт
- Инструкция по эксплуатации 1 экз
- Ручка 12 2 шт
- Винт специальный 13 2 шт ввернут в ручку 12
- Ручка 11 3 шт
- Винт 6 4 шт ввернут в ножку 5
- Рама 1 1 шт
- Блок плиткорезный 4 1 шт в сборе
- 28 4 29 15 43
- 40 41 18 42 23
