ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
www.kraton.ru
33
Наименование, тип, модель Плиткорез ТС-03
Напряжение электрической питающей сети
220 В±10 %
Частота тока
50 Гц
Род тока переменный, однофазны
й
Номинальная мощность 600 Вт
Частота вращения
шпинделя 3000 мин
-1
Максимальная высота пропила при 0
0
/ 45
0
25 / 17 мм
Максимальная высота длина реза
400 мм
Размер рабочего стола
500 × 385 мм
Размер алмазного круга
Ø 180 х Ø 25,4 мм
Степень защиты от попадания твердых
частиц и влаги, обеспечиваемая защитной
оболочкой
IP
54
Класс защиты от поражения электрическим
током
низковольтное оборудование I
класса
Габаритные размеры (L
× B × H) 840 × 570 × 915 мм
Масса
24 кг
Срок службы 5 лет
Таблица 1 «Основные технические данные»
Основные технические данные
• Основные технические данные станка приведены в таблице 1.
• Станок относится к типу строительно-
отделочных машин и предназначен для
резки в размер всех видов натуральной и
искусственной керамической облицовоч
-
ной, напольной и тротуарной плитки ал-
мазным кругом под различными углами
.
• Станок предназначен для работы от од-
нофазной сети переменного тока напря-
жением 220 В ± 10 % и частотой 50 Гц
.
• Станок предназначен для эксплуатации
в следующих условиях:
— температура окружающей среды от +1
°С до +35 °С;
— относительная влажность воздуха до
80 % при температуре +25 °С.
• В связи с постоянным техническим со-
вершенствованием конструкции станка
возможны некоторые отличия между при-
обретенным Вами изделием и сведения
-
ми, приведенными в настоящей инструк-
ции по эксплуатации, не влияющие на его
основные технические параметры и экс
-
плуатационную надежность.
НАЗНАЧЕНИЕ И ОБЩИЕ УКАЗАНИЯ
Содержание
31- Содержание

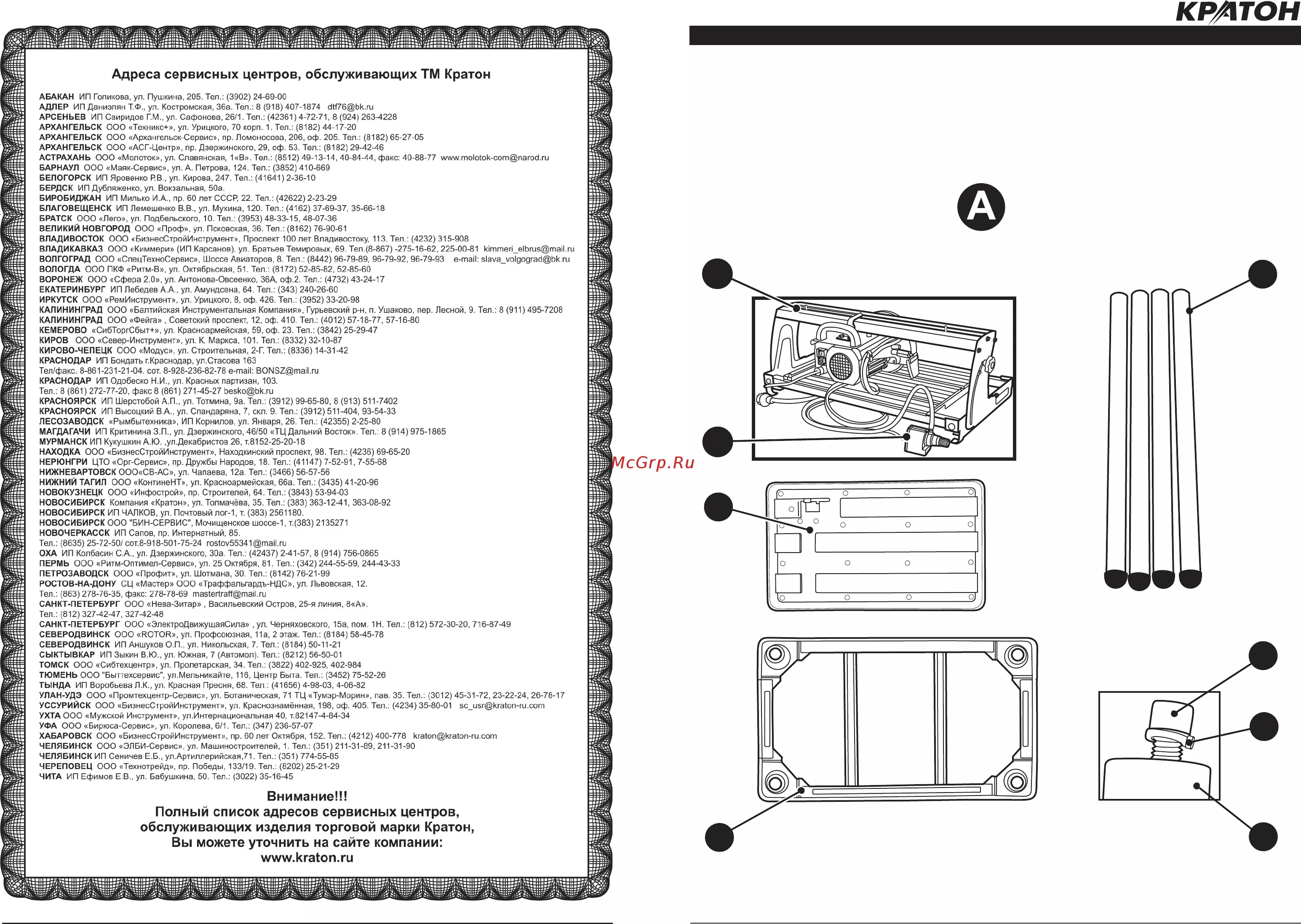

- Примечание алмазный круг на период транспортирования закреплен на шпинделе режущего узла плиткорезного блока
- Www kraton ru схема сборки
- Поддон 2 1 шт
- 1 ком плект
- Ограничитель 15 2 шт
- Ножка 5 4 шт
- Насос электрический 3 1 шт подключен к плит корезному блоку 4 в сборе со шлангами и кабелем электро питания
- Наименование позиция на рис а
- Шайба специальная 9 4 шт
- Коробка картонная упаковочная и упаковочные материалы
- Шайба пружинная 7 4 шт
- Комплектность рис а b
- Шайба 10 1 шт
- Количе ство примечание
- Угловой упор 18 1 шт в сборе
- Ключ шестигранный 8 1 шт
- Таблица 2 комплектность станка
- Ключ специальный для шпинделя 17 1 шт
- Спецификация к схеме сборки станка
- Ключ гаечный 16 1 шт
- Скоба 14 2 шт
- Инструкция по эксплуатации 1 экз
- Ручка 12 2 шт
- Винт специальный 13 2 шт ввернут в ручку 12
- Ручка 11 3 шт
- Винт 6 4 шт ввернут в ножку 5
- Рама 1 1 шт
- Блок плиткорезный 4 1 шт в сборе
- 28 4 29 15 43
- 40 41 18 42 23
