Опасность получения травмы или повреждения станка в случае
несоблюдения данного указания
Опасность поражения электрическим током
Риск возникновения пожара
ГРАФИЧЕСКИЕ СИМВОЛЫ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Прочитайте и запомните разделы инструкции, где Вы встретите приве-
денные ниже графические символы. Данные разделы инструкции информируют Вас о
действиях, которые Вы обязаны выполнить для обеспечения Вашей личной безопас
-
ности и находящихся рядом людей, а также о мерах, необходимых для надежной и
долговечной эксплуатации станка.
Станок и его упаковка подлежат вторичной переработке (рецикли-
рованию)
Беречь от загрязнений окружающую среду. Не сорить, поддержи-
вать чистоту. Упаковку и упаковочные материалы станка следует
сдавать для переработки
ВНИМАНИЕ! Не разрешается вносить какие-либо изменения в кон
-
струкцию станка без разрешения производителя. Неавторизованное
изменение конструкции станка и использование неоригинальных за
-
пасных частей может привести к травме пользователя или поломке станка.
Не подключайте станок к сети электропитания до тех пор, пока вниматель
-
но не ознакомитесь с изложенными в данной инструкции рекомендациями и не
изучите его устройство, применение, настройку, ограничения и возможные
опасности.
ПРЕДУПРЕЖДЕНИЕ ДЛЯ ПОЛЬЗОВАТЕЛЯ
29
СХЕМА СБОРКИ

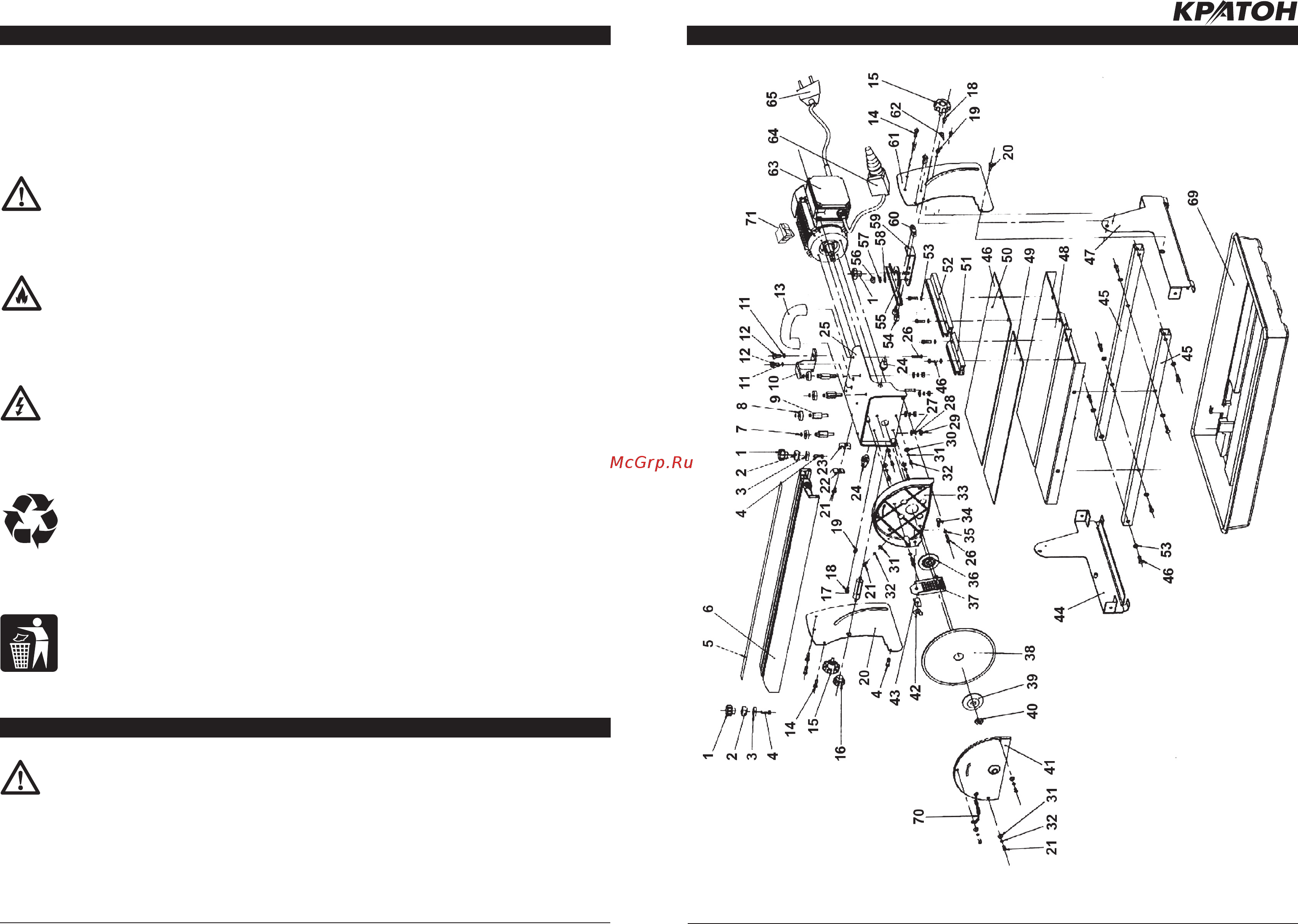

Рисунок № 1 — схема сборки станка.
Содержание
31- Содержание
- Примечание алмазный круг на период транспортирования закреплен на шпинделе режущего узла плиткорезного блока
- Www kraton ru схема сборки
- Поддон 2 1 шт
- 1 ком плект
- Ограничитель 15 2 шт
- Ножка 5 4 шт
- Насос электрический 3 1 шт подключен к плит корезному блоку 4 в сборе со шлангами и кабелем электро питания
- Наименование позиция на рис а
- Шайба специальная 9 4 шт
- Коробка картонная упаковочная и упаковочные материалы
- Шайба пружинная 7 4 шт
- Комплектность рис а b
- Шайба 10 1 шт
- Количе ство примечание
- Угловой упор 18 1 шт в сборе
- Ключ шестигранный 8 1 шт
- Таблица 2 комплектность станка
- Ключ специальный для шпинделя 17 1 шт
- Спецификация к схеме сборки станка
- Ключ гаечный 16 1 шт
- Скоба 14 2 шт
- Инструкция по эксплуатации 1 экз
- Ручка 12 2 шт
- Винт специальный 13 2 шт ввернут в ручку 12
- Ручка 11 3 шт
- Винт 6 4 шт ввернут в ножку 5
- Рама 1 1 шт
- Блок плиткорезный 4 1 шт в сборе
- 28 4 29 15 43
- 40 41 18 42 23
