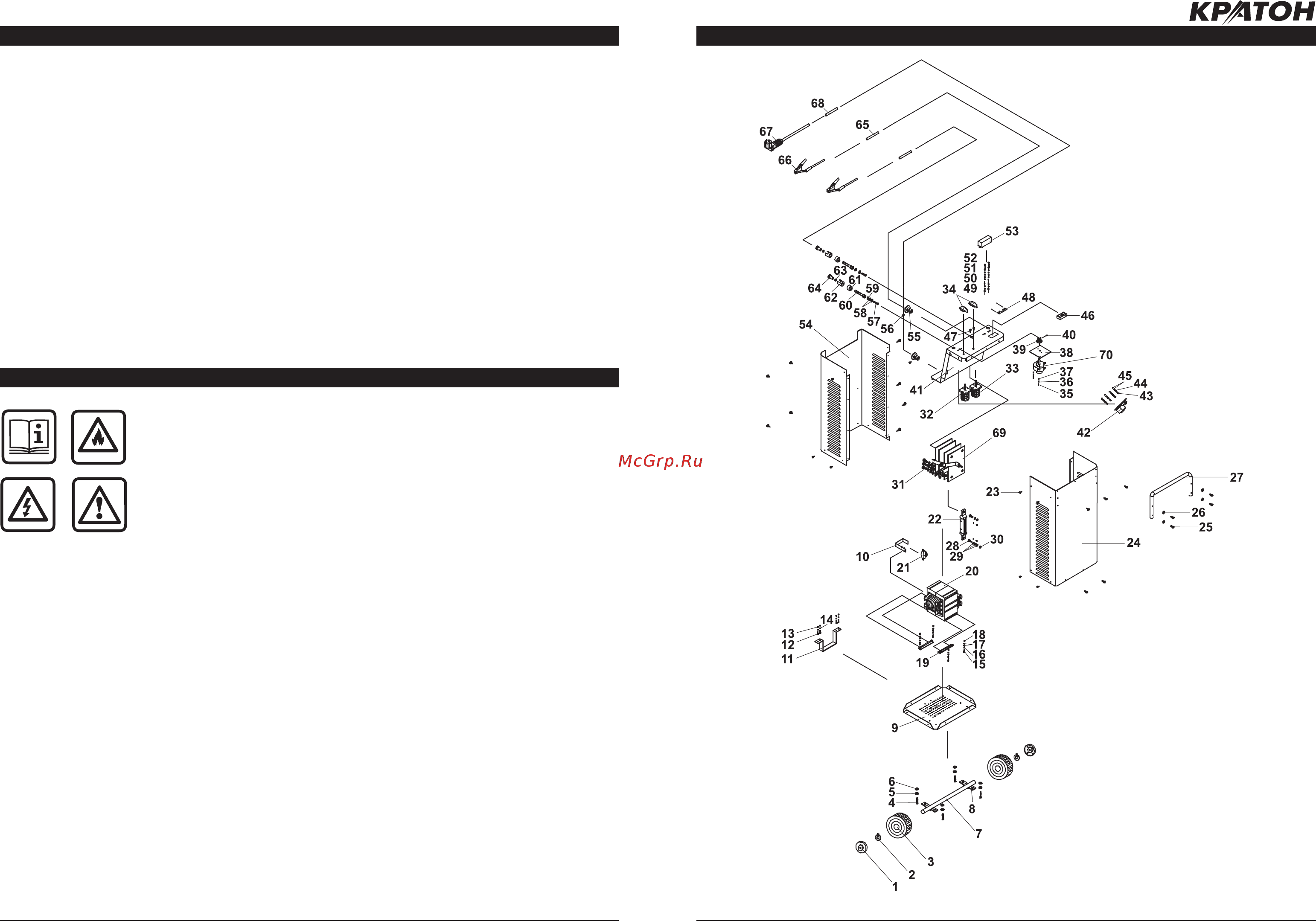

Кратон jsc-300 3 06 01 009 [8/10] Cхема сборки

www.kraton.ru

10 15

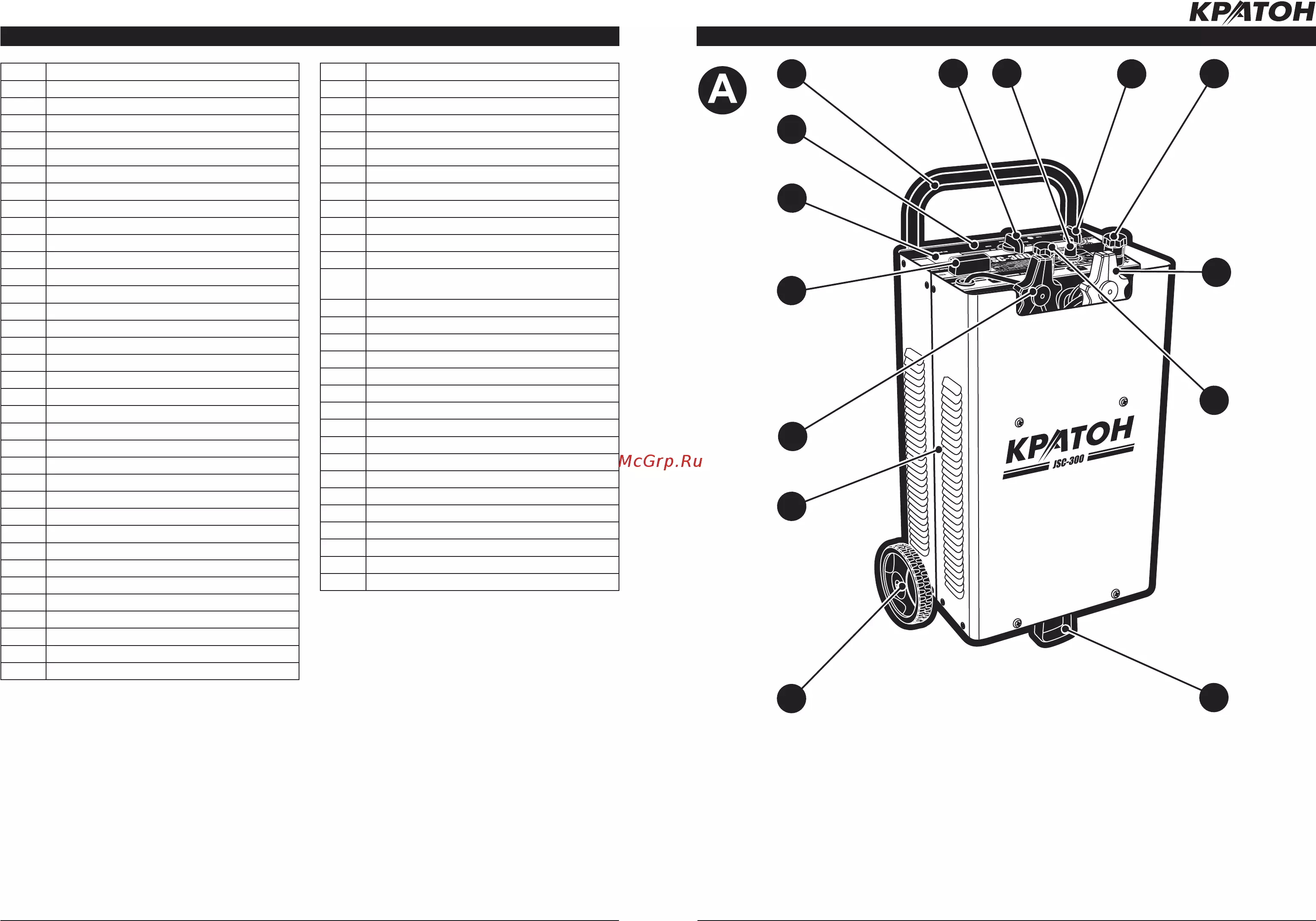

• Общий вид зарядного устройства пока-

зан на рисунке А, его подробное устрой-

ство приведено на схеме сборки.

• Электрическая часть зарядного устрой-

ства смонтирована на основании (см.

схему сборки) и закрыта обшивкой 2. Для

перемещения на небольшие расстояния

зарядное устройство снабжено колесами

1, опорой 14 и ручкой 7. Для подключения

к заземленной однофазной электриче-

ской сети зарядное устройство снабжено

кабелем электропитания с вилкой (см.

схему сборки).

• На панели управления 6 расположены:

клеммы 11 и 13, плавкий предохранитель

с крышкой 4, электронный цифровой ам-

перметр 5, переключатели 8 и 10, таймер

9. Зарядное устройство снабжено заряд-

ными кабелями 3 и 13 с зажимами для

подключения к аккумуляторной батарее.

Зарядный кабель черного цвета 3 (–) со-

единен с электрической схемой заряд-

ного устройства и закреплен в выводной

муфте панели управления 6. Зарядный

кабель красного цвета 12 (+) уложен в

нишу между панелью управления 6 и об-

шивкой 2. В зависимости от напряжения

аккумуляторной батареи конец кабеля 12

подключается к клемме 11 (12 В) или к

клемме 13 (24 В).

СОСТАВ ЗАРЯДНОГО УСТРОЙСТВА (РИС. A)

ВНИМАНИЕ! ОСТОРОЖНО! При проведении операций с акку-

муляторным электролитом будьте осторожны. При по-

падании на кожу аккумуляторный электролит вызывает

сильнейшие химические ожоги. При попадании электроли-

та на кожу быстро смойте его большим количеством воды

с содой и немедленно обратитесь к врачу. Сравните тех-

нические данные зарядного устройства с данными элек-

трической сети в том помещении, где будет проходить

его эксплуатация. Напряжение и частота тока в электрической сети должны

соответствовать техническим данным зарядного устройства. Убедитесь,

что емкость и напряжение заряжаемой аккумуляторной батареи соответ-

ствует данным на фирменной табличке зарядного устройства.

ЭКСПЛУАТАЦИЯ ЗАРЯДНОГО УСТРОЙСТВА (РИС. В)

Распаковка зарядного устройства и

подготовка рабочего места

• После транспортирования зарядного

устройства при отрицательной темпера-

туре окружающего воздуха, необходи-

мо выдержать его при температуре +25

С не менее четырех часов до первого

включения. В противном случае заряд-

ное устройство может выйти из строя при

включении, из-за влаги, сконденсировав-

шейся на его электрооборудовании.

• Откройте коробку, в которую упаковано

зарядное устройство и комплектующие

детали. Проверьте комплектность заряд-

ного устройства и отсутствие видимых

механических повреждений.

• Работу с зарядным устройством реко-

мендуется производить в помещении,

оборудованном системой приточно-вы-

тяжной вентиляции и снабженном общим

освещением.

• Для защиты электрооборудования за-

рядного устройства и электропроводки

от перегрузок, на электрическом распре-

делительном щите подключения данной

линии необходимо применять плавкие

предохранители или автоматические вы-

ключатели на 25 А. Напряжение и часто-

CХЕМА СБОРКИ
