УСТРОЙСТВО СТАНКА

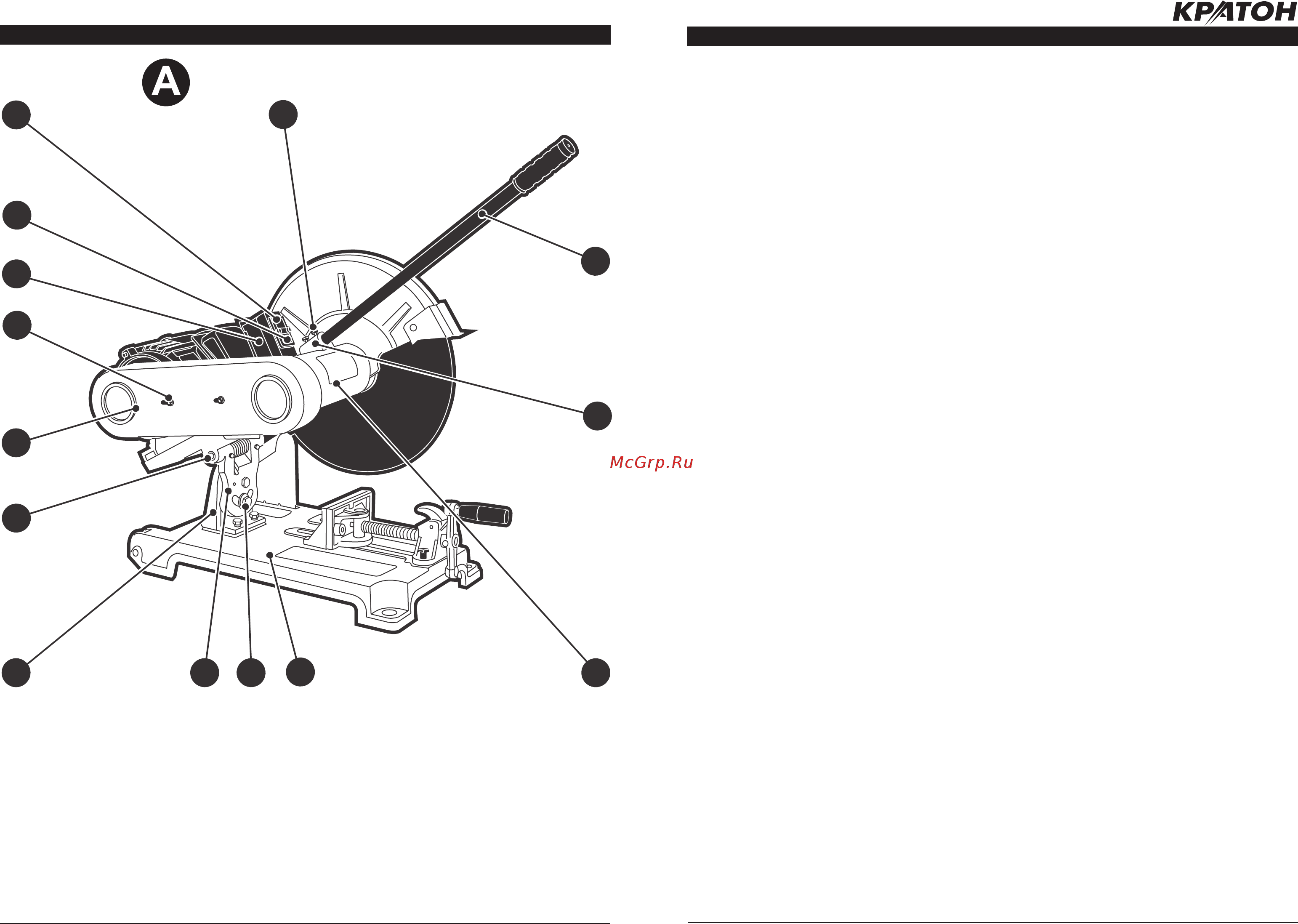

Рисунок A — общий вид станка.

ПОДГОТОВКА СТАНКА К РАБОТЕ

1. Опора

2. Шарнир

3. Защитный кожух клиноременной пере-

дачи

4. Болт (2 шт.)

5. Коробка выключателей

6. Кнопка «ПУСК»

7. Кнопка «СТОП»

8. Болт (2 шт.)

9. Силовая ручка

10. Фланец

11. Силовой приводной узел

12. Рабочий стол (станина)

13. Болт фиксирующий

14. Кронштейн

Общие указания

• После транспортирования станка при

отрицательной температуре окружающе-

го воздуха, необходимо выдержать его

при температуре +25

°С не менее двух ча-

сов до первого включения. В противном

случае станок может выйти из строя при

включении, из-за влаги, сконденсировав-

шейся на деталях электродвигателя и его

электрооборудовании.

Распаковка и подготовка рабочего ме-

ста

• Откройте фанерный ящик и извлеките

отрезной станок. Осмотрите и проверьте

комплектность станка и отсутствие види-

мых механических повреждений.

• Подготовьте рабочее место для отрезно-

го станка и стеллаж для хранения матери-

ала. Помещение, в котором производится

работа, должно быть оборудовано систе-

мой приточно-вытяжной вентиляции и

иметь общее освещение. Зону установки

отрезного станка рекомендуется снабдить

местным дополнительным освещением.

• Установите отрезной станок на ровную,

твердую и устойчивую поверхность (вер-

стак, рабочий стол и т.д.) рассчитанной на

его вес с учетом веса заготовки.

• Установите силовую ручку 9 в отверстие

фланца 10 и надежно закрепите ее с по-

мощью болтов 8 (см. рис. А).

• Работу со станком рекомендуется про-

изводить в помещении, оборудованном

системой приточно-вытяжной вентиляции

и снабженном общим освещением.

• Зона вокруг рабочего места должна быть

необходимой и достаточной для обеспе-

чения безопасной работы, эффективного

технического обслуживания и контроля

рабочего процесса.

Замена отрезного круга

• ВНИМАНИЕ! Отключите отрезной ста-

нок от электропитания. Следите, чтобы

кабель электропитания находился вне

зоны действия абразивного отрезного

круга.

• При неиспользовании силовой рукоятки

9 (см. рис. А и В) силовой приводной узел

11 автоматически переместится в верх-

нее технологическое положение.

• Ослабьте с помощью гаечного ключа,

болт 19 и откиньте крышку 17 защитного

кожуха 18, тем самым освободится до-

ступ к элементам крепления абразивного

отрезного круга 16 (см. рис. С).

• Гаечным ключом отверните крепежный

болт 29. Снимите шайбу 30 и наружный

фланец 31. Далее снимите абразивный

отрезной круг 16 с посадочной шейки

шпинделя 32 отрезного станка.

• Установите предварительно проверен-

ный, сертифицированный и годный к экс-

плуатации абразивный отрезной круг на

внутренний фланец (см. схему сборки) и

посадочную шейку шпинделя 32 отрез-

ного станка и закрепите его. Для закре-

пления абразивного отрезного круга вы-

полните приведенные выше операции в

обратной последовательности.

• Установите на штатное место крышку 17

и затяните болт 19.

Регулировка угла реза

• Ослабьте гайку 24 с помощью стандарт-

ного гаечного ключа (см. рис. D).

• Поверните угловой упор 25 в необходи-

мое положение и установите необходи-

мый угол реза. Проконтролируйте уста-

новленный угол с помощью мерительного

инструмента (угломера). Надежно затяни-

те гайку 24. Угол реза можно устанавли-

вать в пределах от 0 до 45

°.

• При наладке станка на резание под ко-

сым углом, поверните силовой приводной

узел 11 на необходимый угол, но не более

15 градусов (вправо или влево). Обяза-

тельно затяните фиксирующий болт 13

(см. рис. А). В процессе резания не до-

пускайте касания абразивным отрезным

кругом 16 поверхности рабочего стола

12.
