15
18
www.kraton.ru
УСТРОЙСТВО СТАНКА
ПОДГОТОВКА СТАНКА К РАБОТЕ
15
28
27
26
25
16
9
24
19
18
17

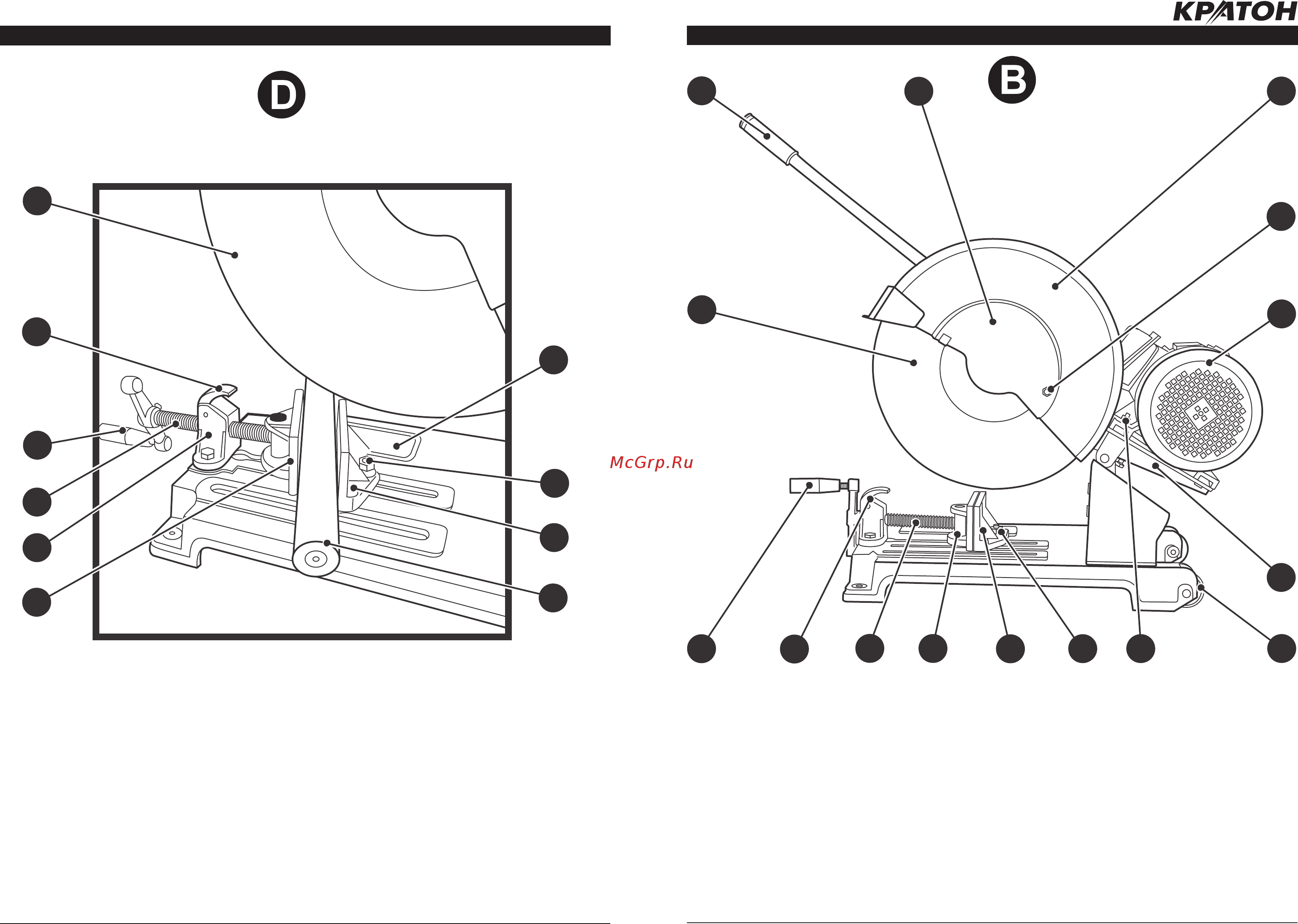

Рисунок В — общий вид станка.
9. Силовая ручка
15. Рукоятка зажимного устройства
16. Абразивный отрезной круг
17. Крышка
18. Защитный кожух абразивного отрез-
ного круга
19. Болт
20. Электродвигатель
21. Рама
22. Роликовые опоры (2 шт.)
23. Крепежные изделия
24. Гайка
25. Угловой упор зажимного устройства
26. Поворотная губка зажимного устрой-
ства
27. Ходовой винт зажимного устройства
28. Откидная собачка зажимного устрой-
ства
20
21
22
23
Рисунок D — пример закрепления круглой заготовки в зажимном устройстве (тисках)
станка для последующего резания.
33
27
15
12
24
25
26
34
28
16
12. Рабочий стол (станина)
15. Рукоятка зажимного устройства
16. Абразивный отрезной круг
24. Гайка
25. Угловой упор зажимного устройства
26. Поворотная губка зажимного устрой-
ства
27. Ходовой винт зажимного устройства
28. Откидная собачка зажимного устрой-
ства
33. Кронштейн ходового винта
34. Заготовка из круглого стального про-
ката
