УСТРОЙСТВО СТАНКА

Устройство и принцип работы станка

• Общий вид станка и отдельных узлов

показан на рисунках А и B, его подробное

устройство приведено на схеме сборки

(см. приложение Б).

• На опоре 1 рабочего стола 12 (станине)

1 смонтирован силовой приводной узел

11, который через шарнир 2 может пово-

рачиваться в вертикальной плоскости на

угол необходимый для выполнения опе-

раций резания и наладки. При наладке

станка, силовой приводной узел 11 может

быть, также повернут на угол 15 градусов

(вправо или влево). Для этого, конструк-

цией станка предусмотрен кронштейн 14

и фиксирующий болт 13. Кронштейн 14

является частью рамы 21 и связан с опо-

рой 1 с помощью шарнира.

• Детали поз. 24, 25, 26, 27, 28 и 15 обра-

зуют собой зажимное устройство (тиски)

отрезного станка. Тиски смонтированы на

рабочем столе 12.

• Защитный кожух 18 и крышка 17 явля-

ются предохранительными устройствами

и защищают пользователя от травм и

от случайного соприкосновения с абра-

зивным отрезным кругом 16. Защитный

кожух 3 является предохранительным

устройством и защищает пользователя

от травм и от случайных соприкоснове-

ний с клиноременной передачей отрез-

ного станка.

• Конструкция отрезного станка обеспе-

чивает автоматический возврат силового

приводного узла 11 в верхнее технологи-

ческое положение после окончания реза-

ния заготовки.

• Крутящий момент от электродвигателя

20 через клиноременную передачу пере-

дается на шпиндель силового приводного

узла 11. Процесс резания заготовки осу-

ществляется непосредственно вращаю-

щимся абразивным отрезным кругом 16,

смонтированным на шпинделе силово-

го приводного узла 11 отрезного станка.

Подача силового приводного узла 11,

необходимая для отрезки заготовки осу-

ществляется вручную за счет усилия ра-

ботника (пользователя) с помощью сило-

вой ручки 9.

• Силовая ручка 9 предназначена для вы-

полнения рабочих операций и перемеще-

ния станка. Роликовые опоры 22 позволя-

ют осуществлять перемещение отрезного

станка по ровной и твердой поверхности

на небольшие расстояния.

• Электропитание к отрезному станку

подводится через сетевой трехжильный

кабель электропитания. На силовом при-

водном узле 11 смонтирована коробка 5

с кнопками 6 и 7, предназначенными для

пуска и остановки электродвигателя 20

отрезного станка.

ПОДГОТОВКА СТАНКА К РАБОТЕ

ВНИМАНИЕ! При регулировке, выполнении операции по за-

мене абразивного отрезного круга отключите станок от

электропитания. При проведении подготовительных ра-

бот надевайте удобную одежду и каску, специальные за-

щитные очки, прочную обувь на нескользящей подошве и защитные противо-

шумные наушники.

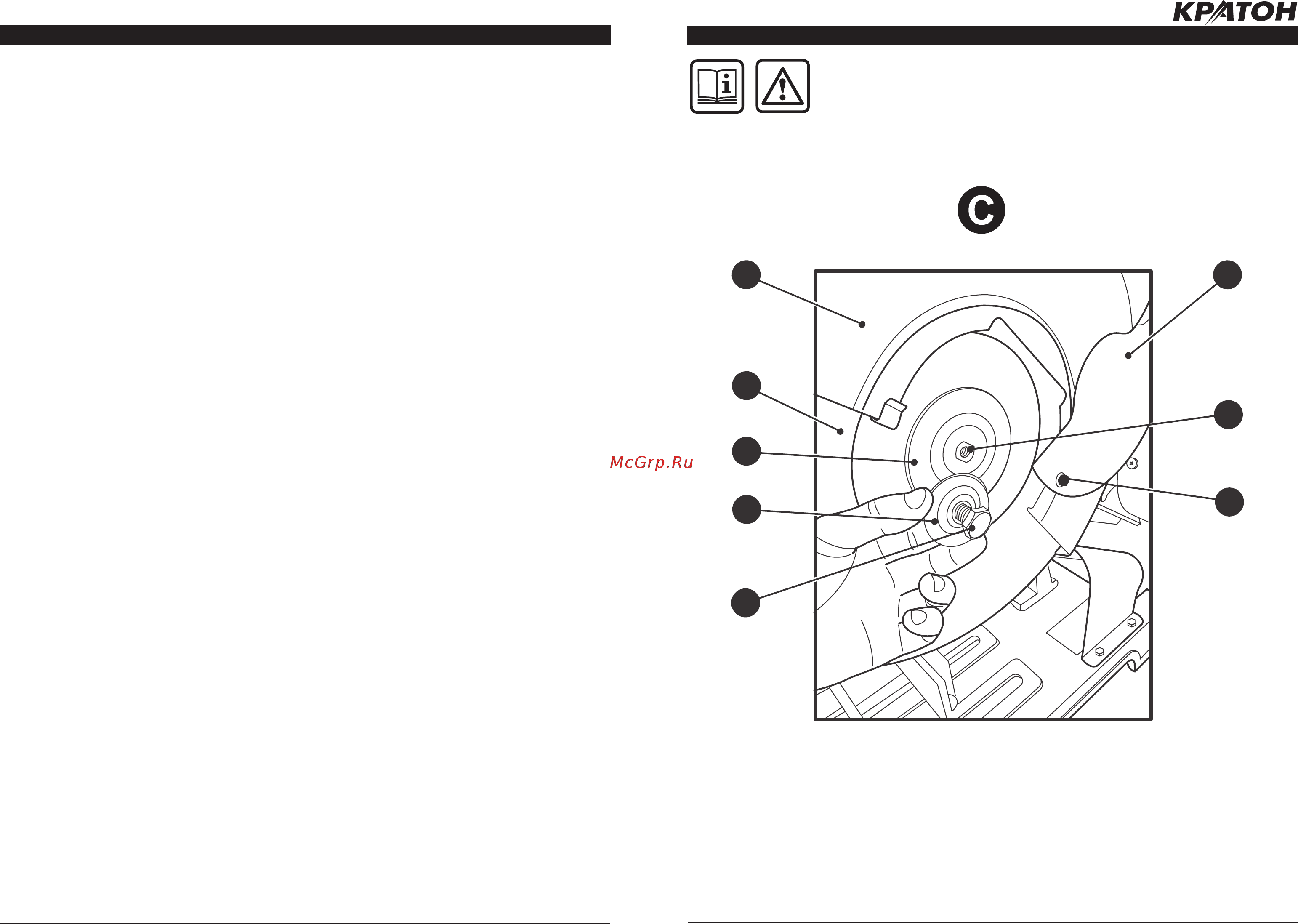

Рисунок С — замена абразивного отрезного круга.

16. Абразивный отрезной круг

17. Крышка

18. Защитный кожух

19. Болт

29. Болт

30. Шайба

31. Фланец наружный

32. Шпиндель
