УСТРОЙСТВО СТАНКА

25 26

23. Рукоятка перемещения переднего

строгального стола — регулирование

глубины строгания

24. Рейсмусовый стол

25. Кабель электропитания с вилкой

26. Переключатель режимов работ

27. Рукоятка механизма подъема пильно-

го диска

28. Ножевой вал

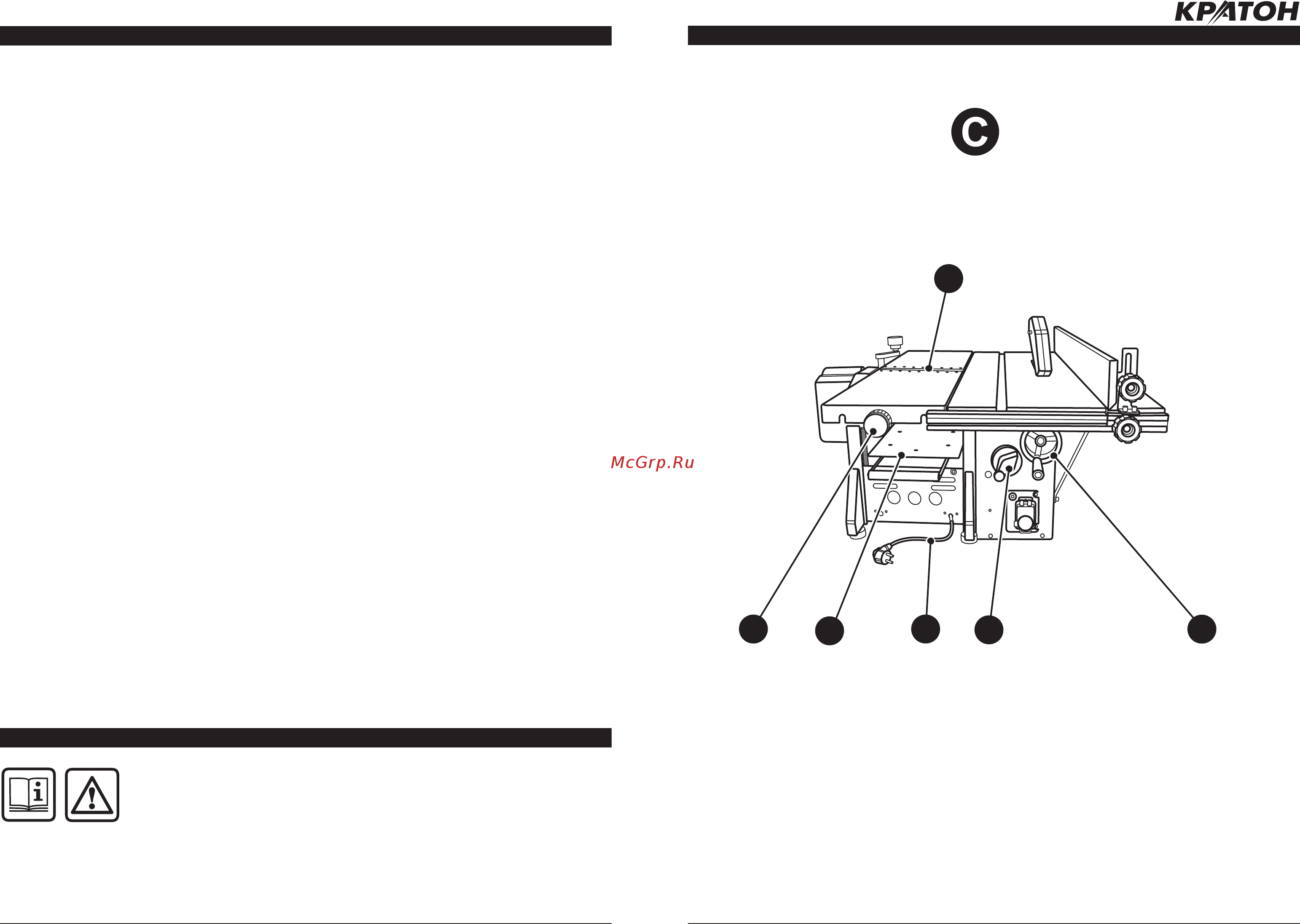

Рисунок C — общий вид станка.

www.kraton.ru

УСТАНОВКА И ЗАТОЧКА СТРОГАЛЬНЫХ НОЖЕЙ

44 крепления строгальных ножей 45 и

произведите регулировку положения пе-

реднего строгального стола 12.

Замена и заточка строгальных ножей

• Сильная вибрация станка и ножевого

вала, появление дефектов на строганных

заготовках указывают на затупленность

строгальных ножей и возможные их по-

вреждения.

• Снимите и проверьте строгальные ножи.

В случае обнаружения дефектов, трещин,

повреждений строгальных ножей замени-

те их на годные ножи.

• Для предотвращения возможного дис-

баланса ножевого вала следует произво-

дить одновременную замену всех стро-

гальных ножей.

• Плоскости и пазы ножевого вала, на

которые опираются строгальные ножи,

должны быть чистыми, без выбоин и вы-

щербин.

• Затачивать строгальные ножи данного

станка рекомендуется на универсальных

заточных станках, оснащенных шлифо-

вальным кругом и технологическими при-

способлениями для зажима.

• Для контроля геометрических параме-

тров режущей части строгальных ножей

после заточки следует применять универ-

сальные угломеры с диапазоном измере-

ний 0

–180

или угловые шаблоны.

• Заточку строгальных ножей следует

производить только по задней поверхно-

сти. Задний угол α заточки строгального

ножа зависит от твердости древесины.

Для мягких пород дерева (липа, осина,

сосна, ель) рекомендуемый задний угол

заточки должен быть α = 35

, для твердых

пород (бук, дуб, кизил) α = 45

• Режущая кромка строгального ножа по-

сле заточки должна быть прямолинейной

по всей длине, острой и не иметь завалов.

На ней не должно быть зазубрин, рисок и

трещин.

• Для снятия заусенцев после заточки

следует выполнить доводку строгальных

ножей доводочным абразивным бруском.

• Перед тем как установить на станок

ножи, их следует хорошо заточить и от-

балансировать, чтобы они имели одина-

ковую длину, ширину, толщину и массу.

Балансировку ножей производят на спе-

циальном приспособлении или на балан-

сировочных весах. Разность в весе ножей

допускается не более 0,5 %. Кроме того,

ножевой вал, на который крепят ножи, и

крепежные детали должны быть также от-

балансированы.

• При установке строгальных ножей необ-

ходимо следить за тем, чтобы они плотно

прилегали опорной и передней поверхно-

стями к плоскостям прижимных планок 44

и пазам ножевого вала 28.

• Подтягивают строгальные ножи 45 бол-

тами 42 поочередно, начиная от середи-

ны ножевого вала 28 к краям.

ПИЛЕНИЕ И УСТАНОВКА ПИЛЬНОГО ДИСКА

ВНИМАНИЕ! Перед выполнением операции пиления закройте

защитным ограждением рабочую зону ножевого вала. Перед

снятием инструмента, сборкой или наладкой, обязательно

отсоедините станок от электрической питающей сети. Ре-

гулярно проверяйте, чтобы зубья пильного диска были заточены и не имели

дефектов. Во избежание травм все действия с пильным диском выполняйте

в защитных перчатках.
