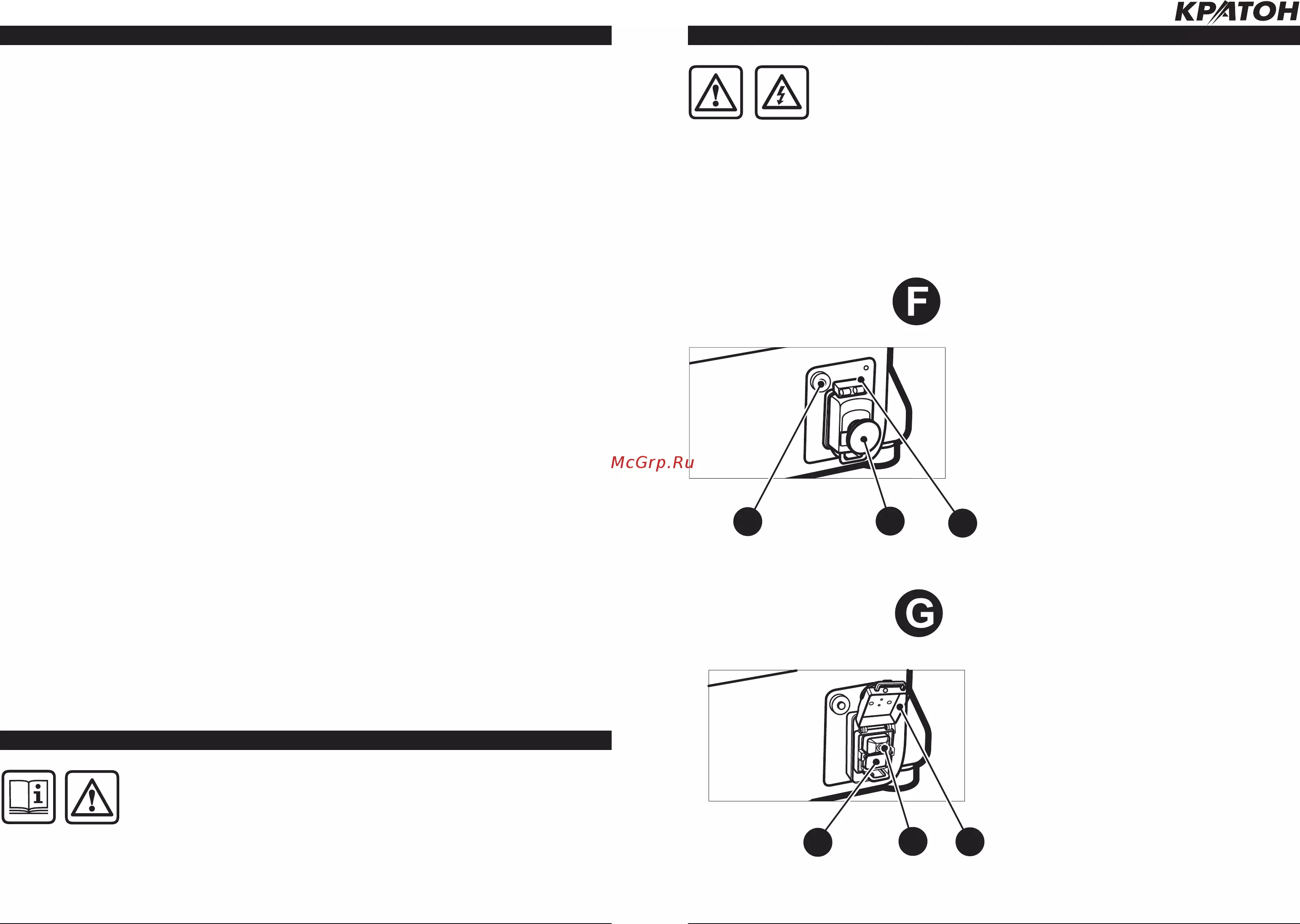

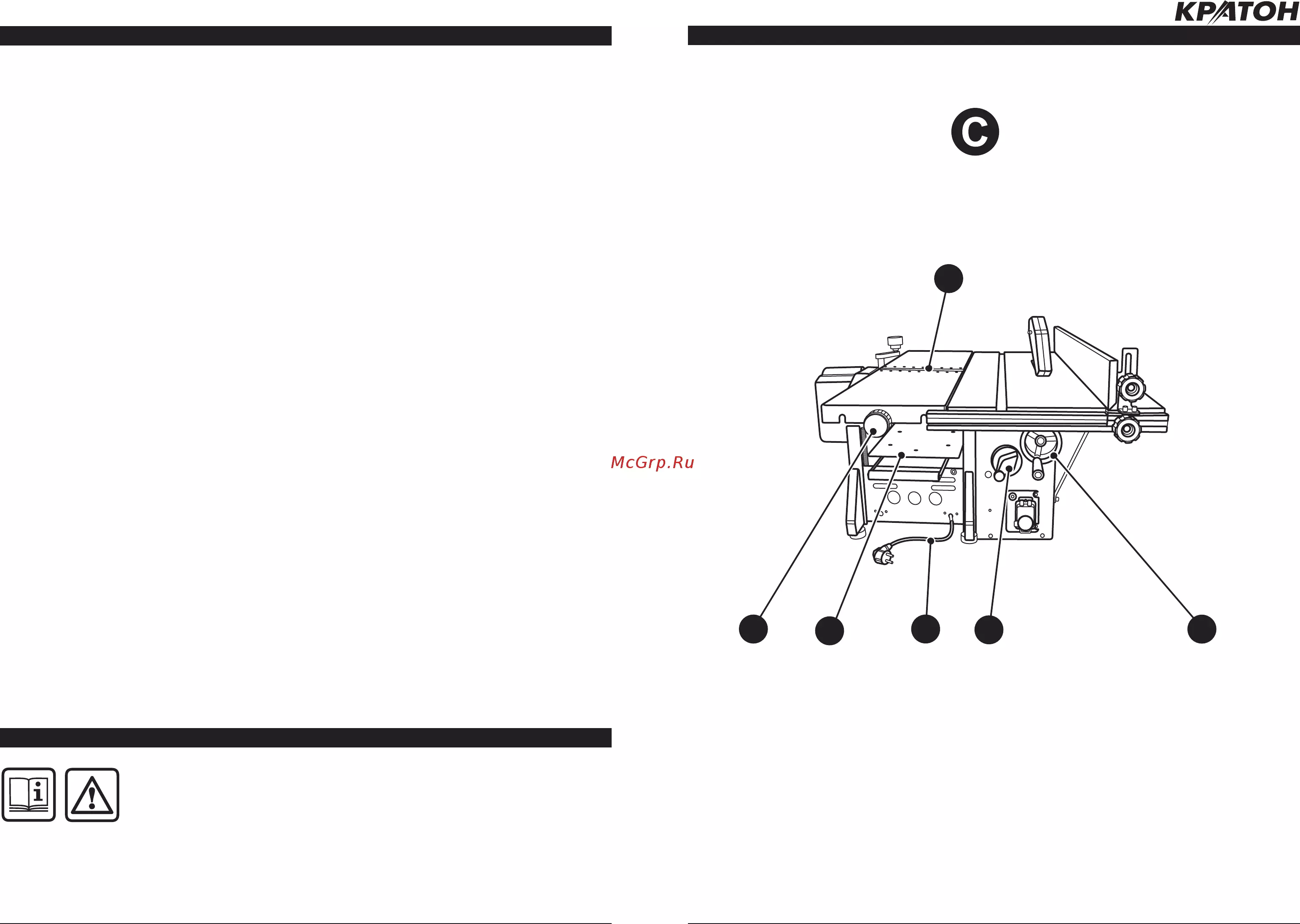

УСТРОЙСТВО СТАНКА
29. Линейка
30. Патрубок
31. Направляю-
щая балка
32. Линейка
30
31
29
5
5. Стол строгальный
задний
33. Патрубок
33
32

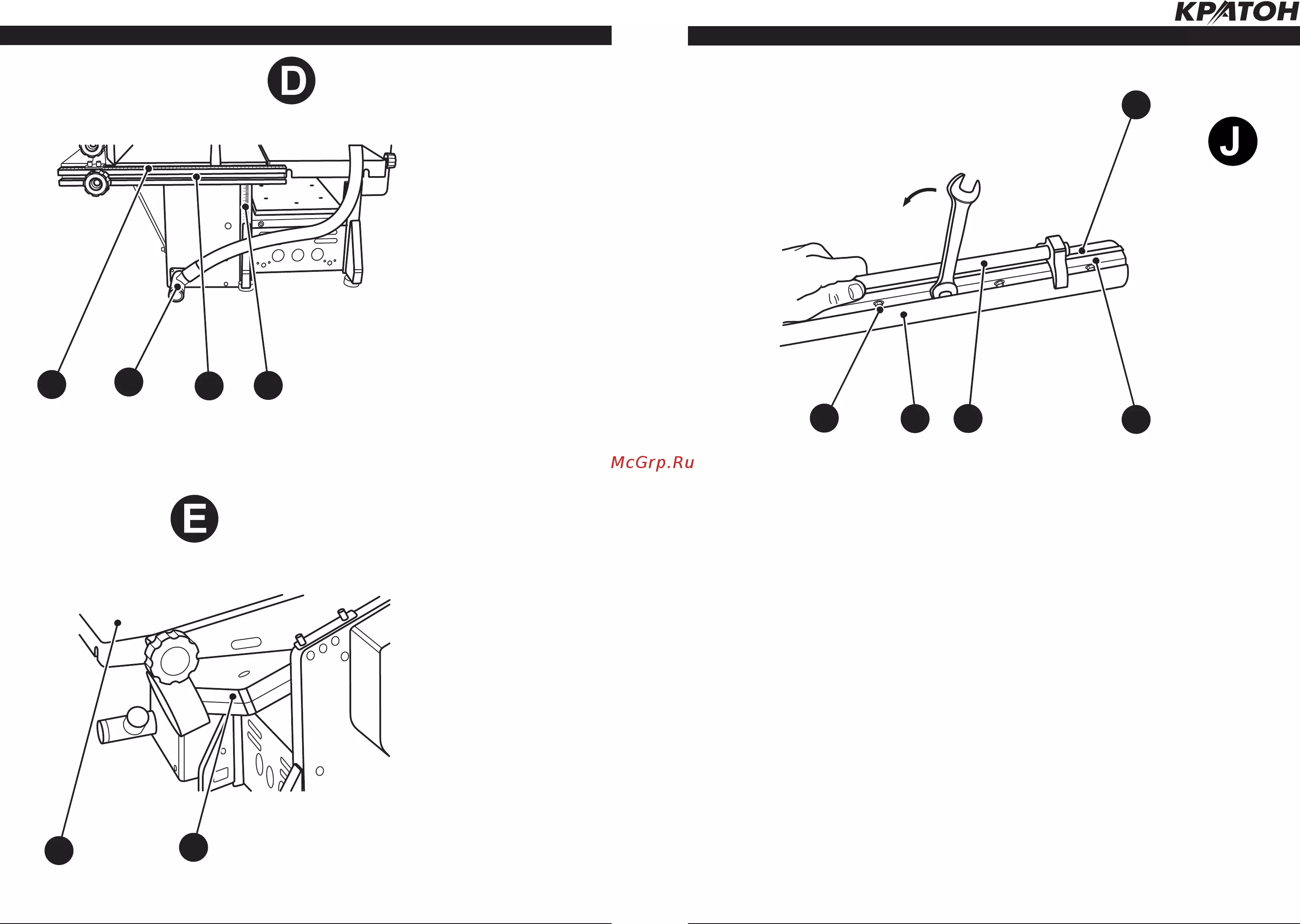

Рисунок D — установка направляющей линейки.
Рисунок E — установка патрубка для отвода стружки.
27
42
28
43
44
28. Вал ножевой
42. Болт
43. Приспособление для установки стро-
гальных ножей
44. Планка прижимная
45. Строгальный нож
Установка и регулировка строгальных
ножей.
• Для установки или замены строгальных
ножей 45 необходимо максимально уве-
личить зазор между передним и задним
строгальными столами 12 и 5. Для этого
вращайте рукоятку 23, тем самым откро-
ется доступ к строгальным ножам 45, за-
крепленным на ножевом валу 28 (см. рис.
J).
• Ослабьте болты 42 прижимной планки
44 крепления строгальных ножей 45 на
ножевом валу 28. Снимите строгальные
ножи 45 и проверьте их на отсутствие тре-
щин и повреждений. Установите на место
заточенные строгальные ножи 45.
• При помощи приспособления для уста-
новки строгальных ножей 43 выставите и
отрегулируйте поочередно все строгаль-
ные ножи 45. После регулировки режущие
кромки строгальных ножей 45 должны
быть параллельны образующей ножевого
вала 28 и выступать над ней на высоту
не более 1,5 мм.
• Строгальные ножи 45 на ножевом валу
28 должны быть установлены с мини-
мальной разницей радиусов вращения их
режущих кромок. Разность радиусов не
должна быть более 0,1 мм.
• Затяните болты 42 прижимной планки
45
УСТАНОВКА И ЗАТОЧКА СТРОГАЛЬНЫХ НОЖЕЙ
Рисунок J — установка строгальных ножей.
