Длина удлинительного

кабеля, м

Электрическое напряже-

ние, В

Поперечное сечение

жилы проводов удлини-

тельного кабеля, мм

до 10

220 В±10 %

1,5

до 20 2,5

Таблица «Длина удлинительного электрического кабеля и размеры поперечного сече-

ния проводов»

ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ЭЛЕКТРОПИТАНИЯ

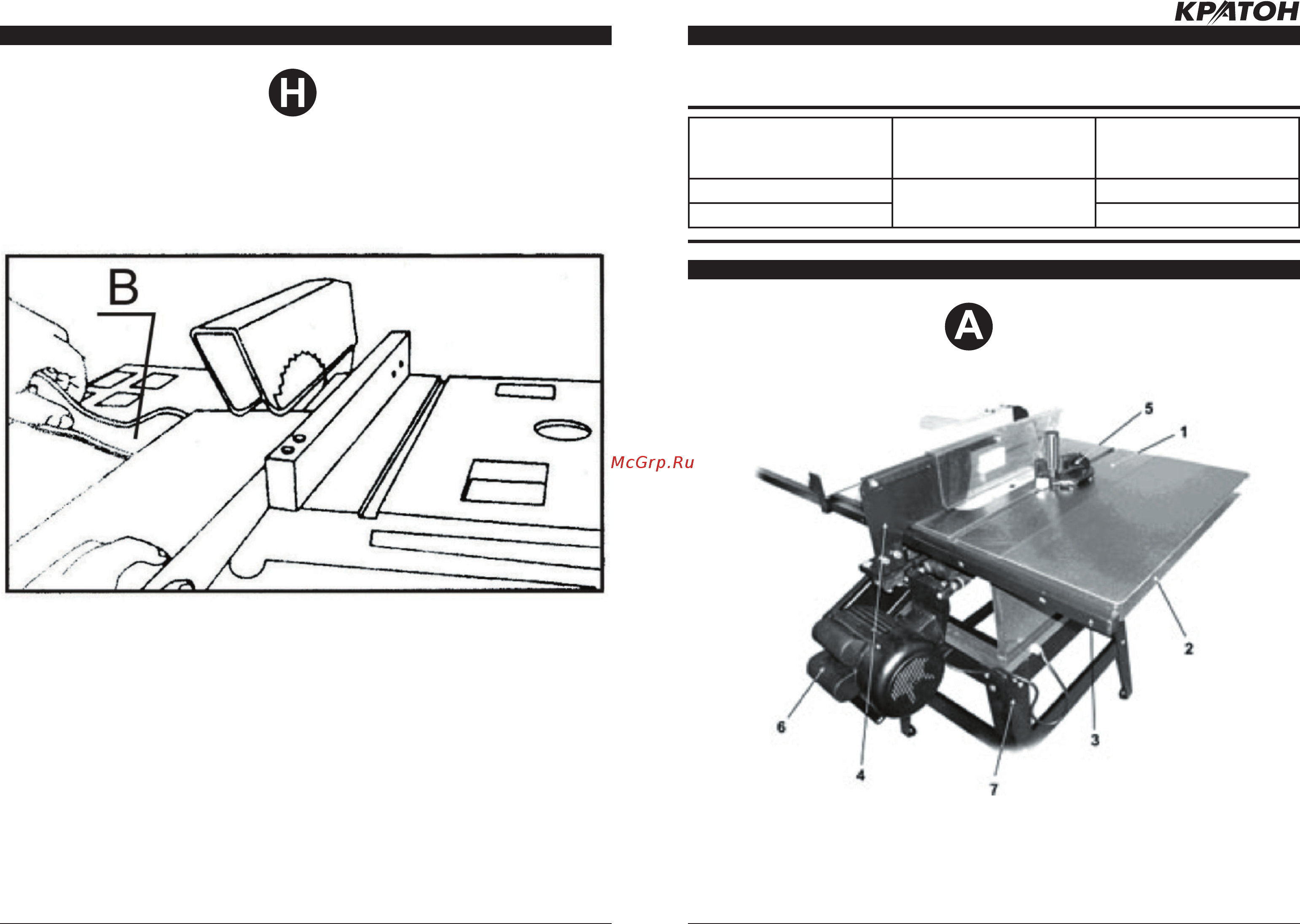

УСТРОЙСТВО СТАНКА (РИС. А )

1. Основной стол

2. Вспомогательный стол

3. Направляющая параллельного упора

4. Расклинивающий нож

5. Подвижный угловой упор

6. Электродвигатель

7. Основание

www.kraton.ru

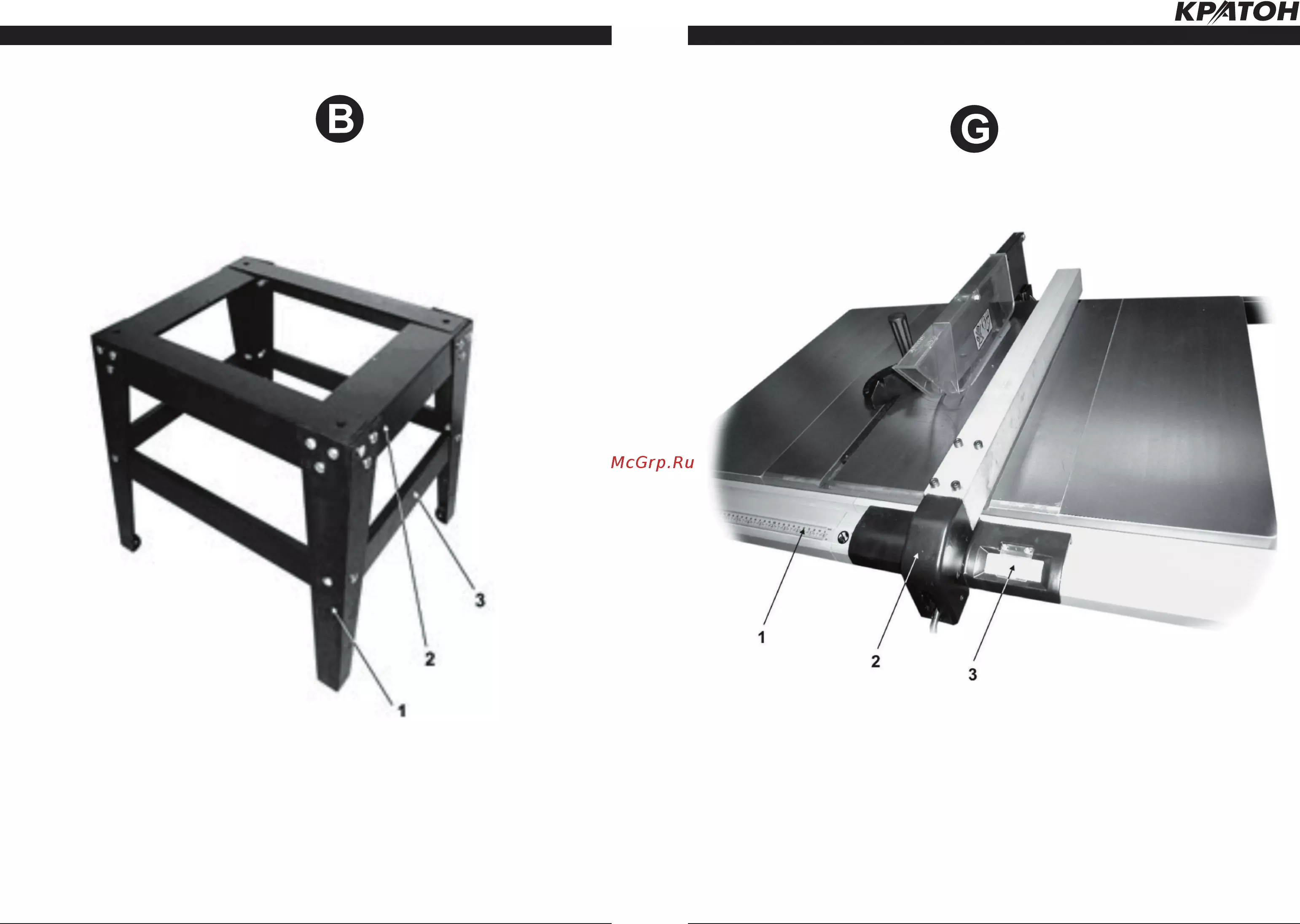

ЭКСПЛУАТАЦИЯ СТАНКА (РИС. E/F/G/H)

Толкатель

• В тех случаях, когда расстояние между пильным диском и параллельным упором со-

ставляет менее 120 мм необходимо применять толкатель В (см. рис. H).

Всасывание опилок

• Вдыхание пыли некоторых пород древесины (бук, дуб, ясень) вредно для здоровья.

Если станок работает в закрытом помещении, он должен быть подсоединен к соот-

ветствующему устройству отсоса стружек и пыли через выходное отверстие 3 (см. рис.

С).
